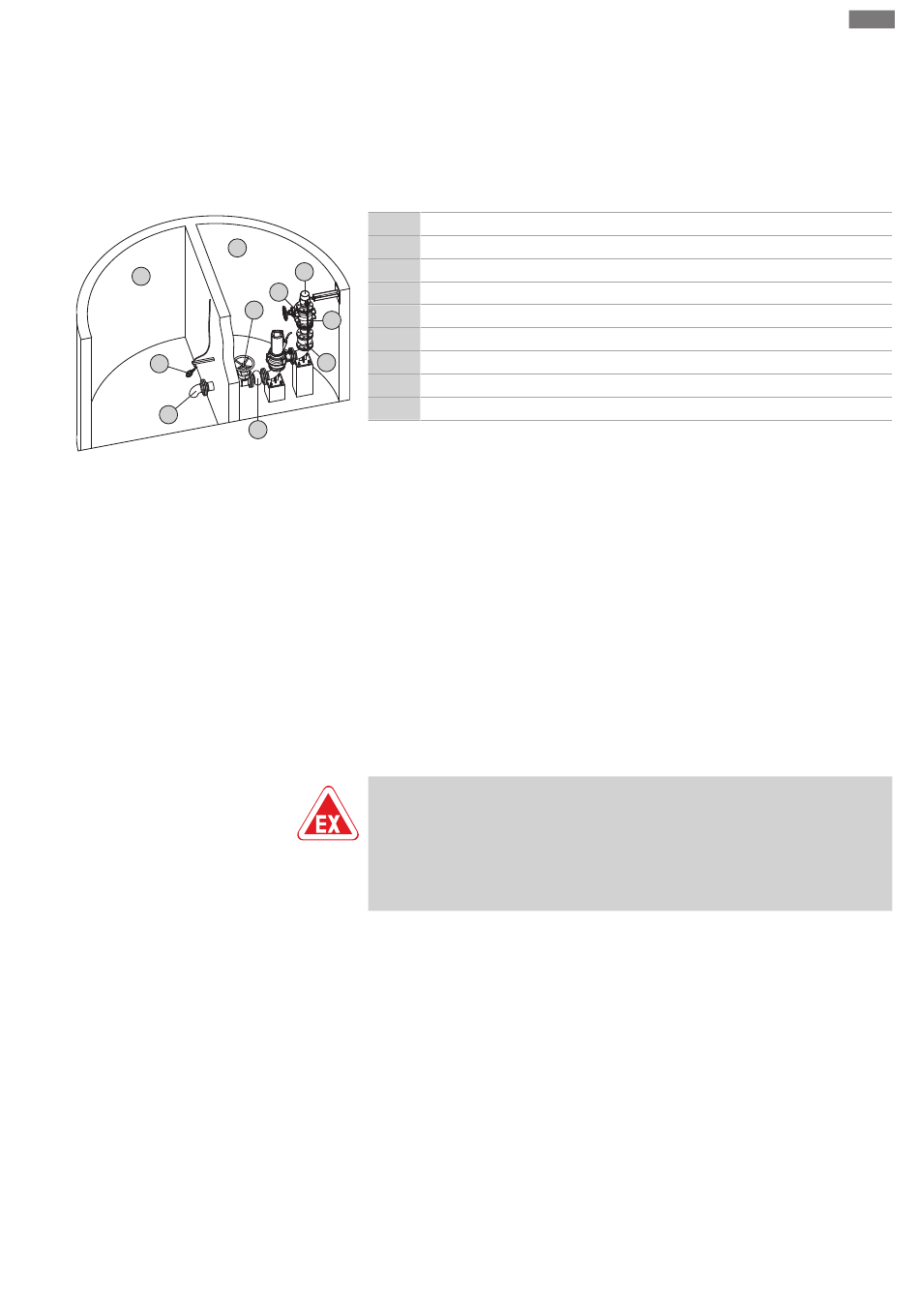

Fig. 7: Kuru kurulum
6.4.6 Seviye kumandası
6.4.7 Kuru çalışma koruması
Montaj ve kullanma kılavuzu Wilo-Rexa PRO
Montaj ve elektrik bağlantısı
▪ Pompa kendinden emişli değildir, yani akışkanın kendiliğinden veya ön basınçla girmesi
gerekir. Toplama odasındaki min. seviye, hidrolik gövdesinin üst kenarıyla aynı
yükseklikte olmalıdır!
▪ Maks. ortam ısısı: 40 °C (104 °F)
DİKKAT! Kuru kurulumda, daldırılmamış (S1, S2-30, S3 %25) işletim tipine
uyulmalıdır! İşletim tipinin daldırılmamış olduğu belirtilmezse, kuru kurulum
yapılamaz!
1
2
1
3
2
4
5
5
3
6
4
7
8
9
4
‡
Makine odası/kurulum yeri montaj için hazırlanmıştır.
‡
Boru hattı sistemi usulüne uygun şekilde kurulmuştur ve kendinden destekli
durumdadır.
1. Kaldırma aracını, askı gözü ile pompanın bağlama noktasına sabitleyin.
2. Pompayı kaldırın ve makine odasında konumlandırın.DİKKAT! Pompanın
konumlandırılması sırasında, elektrik besleme hatları hafifçe gergin tutulmalıdır!
3. Pompayı usulüne uygun şekilde temele sabitleyin.
4. Pompayı boru hattı sistemine bağlayın. DUYURU! Bağlantının gerilimsiz ve
titreşimsiz olmasına dikkat edilmelidir. Gerekli olması halinde esnek bağlantı
parçaları (kompanzatörler) kullanılmalıdır.
5. Yük bağlama aparatlarını pompadan çözün.
6. Güç kaynağı kablolarının bir elektrik uzmanı tarafından makine odasına
döşenmesini sağlayın.
▶ Pompa monte edildiğinde, elektrik teknisyeni elektrik bağlantısını gerçekleştirebilir.
TEHLİKE
Hatalı montaj nedeniyle patlama tehlikesi!
Seviye kumandası patlama tehlikesi olan bir yerde bulunuyorsa, sinyal vericinin
bağlantısı bir patlama koruması ayırma rölesi veya bir Zener bariyeri üzerinden
gerçekleştirilir. Hatalı bağlantı nedeniyle patlama tehlikesi oluşur! Bağlantının bir
elektrik uzmanı tarafından yapılmasını sağlayın.
Bir seviye kumandası ile güncel dolum seviyeleri tespit edilir ve pompa, dolum
seviyelerine bağlı olarak otomatik olarak açılır ve kapatılır. Burada dolum seviyesi, farklı
sensör türleri (şamandıra şalterleri, basınç ve ultrason ölçümleri veya elektrotlar)
aracılığıyla tespit edilir. Bir seviye kumandası kullanıldığında, aşağıdaki hususları dikkate
alın:
▪ Şamandıra şalterleri serbest hareket edebilmelidir!
▪ İzin verilen minimum su seviyesinin altında kalınmamalıdır!
▪ Maksimum kumanda sıklığı aşılmamalıdır!
▪ Çok dalgalanan dolum seviyelerinde, iki ölçüm noktası ile bir seviye kumandası önerilir.
Bununla birlikte daha büyük kumanda farkları elde edilebilir.
Kuru çalışma koruması, pompanın akışkansız çalıştırılmasını ve havanın hidroliğe nüfuz
etmesini önlemelidir. Bunun için izin verilen minimum dolum seviyesi bir sinyal
vericisinin yardımıyla belirlenebilir. Belirtilen limit değerine ulaşıldığında, pompa, ilgili
sinyal ile devre dışı bırakılmalıdır. Kuru çalışma koruması, mevcut seviye kumandaları ek
bir ölçüm noktasına genişletilebilir ve tek bir kapatma cihazı olarak çalışabilir. Sistem
emniyetine bağlı olarak pompanın yeniden açılması otomatik veya manuel olarak
Basınç hattı
Basınç hattı kesme sürgüsü
Çek valf
Kompansatör
Giriş kesme sürgüsü
Giriş hattı
Toplama odası seviye tespiti
Toplama odası
Makine dairesi
