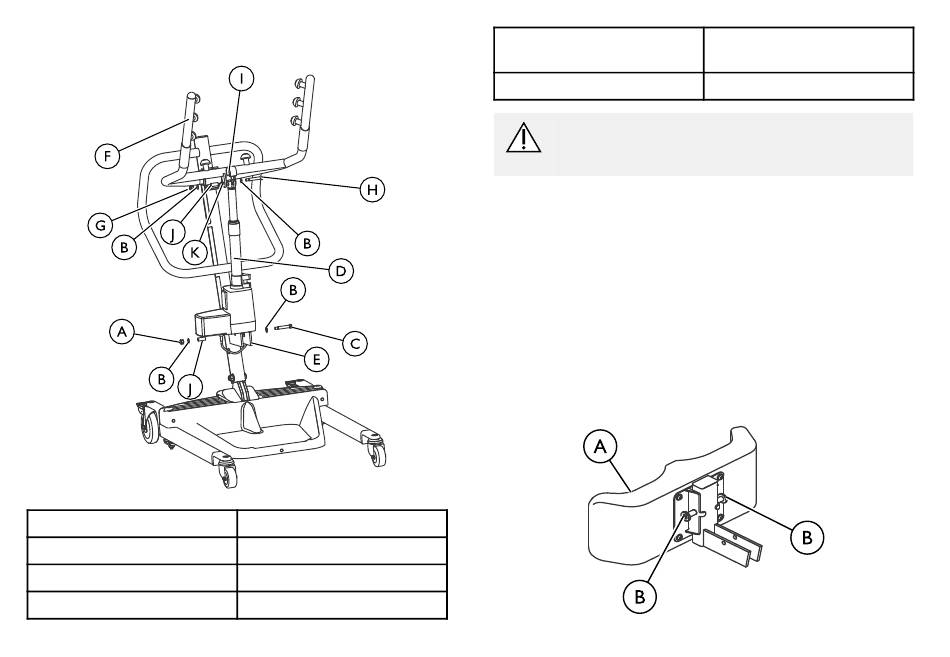

8.7 Sostituzione dell'attuatore elettrico
A Dado inferiore
B Rondella
C Bullone a colletto
D Attuatore elettrico
210
G Dado superiore
H Bullone
I Staffa
J Boccola
E Staffa di fissaggio dell'albero
F Braccio di sollevamento
ATTENZIONE!
– NON stringere eccessivamente gli elementi di
montaggio. Questo danneggia le staffe di fissaggio.
1. Rimuovere il dado inferiore, le rondelle, il bullone a colletto e la
boccola che bloccano l'attuatore elettrico alla staffa di fissaggio
dell'albero.
2. Appoggiare il braccio di sollevamento sulla spalla e rimuovere il
dado superiore, il bullone, la staffa, la boccola e le rondelle dalla
staffa di fissaggio del braccio di sollevamento.
3. Rimuovere l'attuatore elettrico.
4. Eseguire i PASSAGGI 1–3 per montare il nuovo attuatore
elettrico.
8.8 Regolazione dell'altezza del cuscinetto per
le ginocchia
K Staffa di fissaggio del braccio
di sollevamento
