432 | Eesti

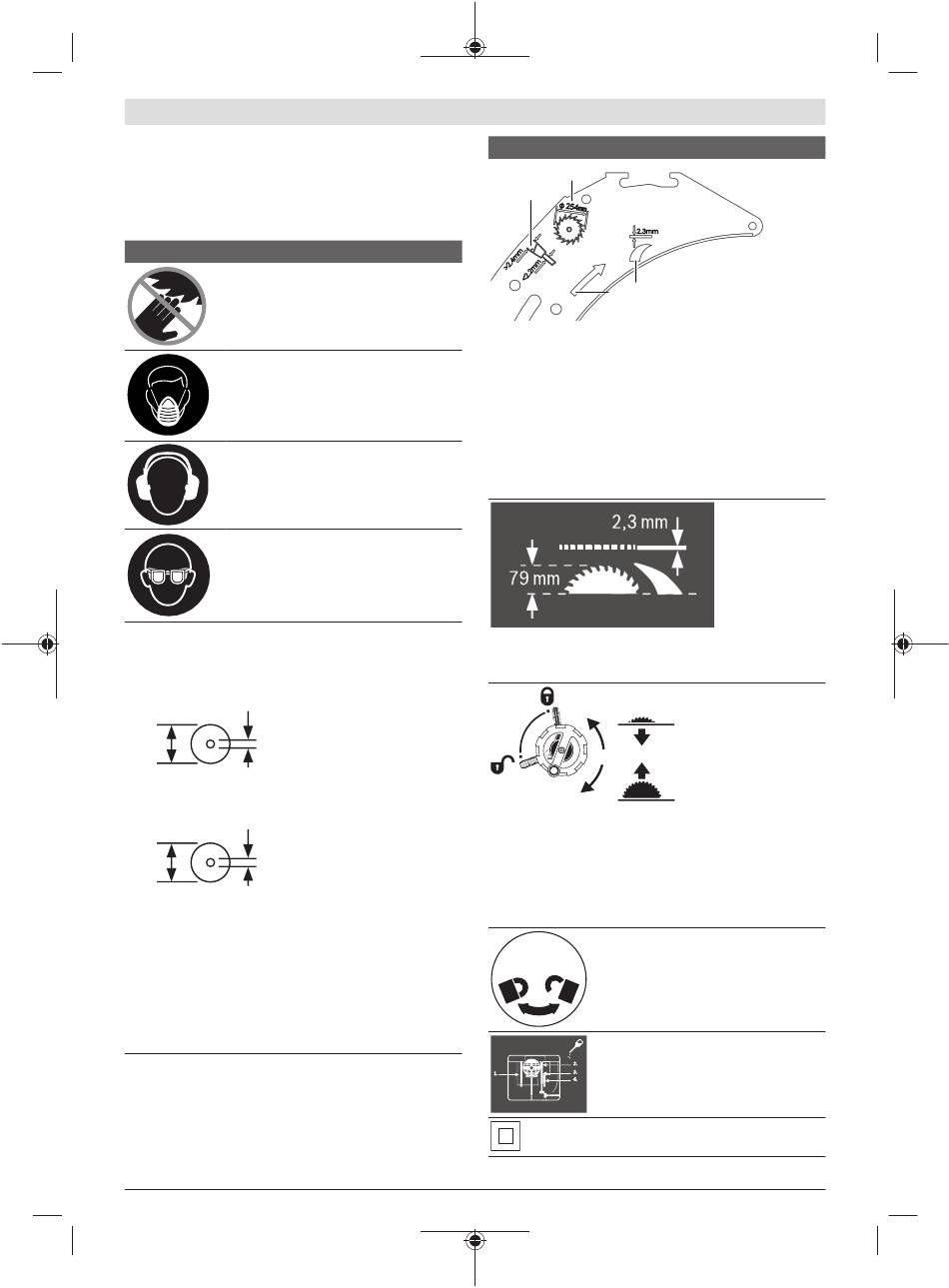

Sümbolid
Järgnevad sümbolid võivad olla teie elektrilise tööriista
kasutamisel olulised. Pidage sümbolid ja nende tähendus
meeles. Sümbolite õige tõlgendus aitab teil elektrilist
tööriista käsitseda paremini ja ohutumalt.
Sümbolid ja nende tähendus
Kui elektriline tööriist töötab, ärge
viige oma käsi saagimispiirkonda.
Saekettaga kokkupuute korral võite end
vigastada.
Kandke tolmukaitsemaski.
Kandke kuulmiskaitsevahendeid. Müra
võib kahjustada kuulmist.
Kandke kaitseprille.
3 601 M30 402
3 601 M30 432
3 601 M30 462
3 601 M30 472
ø 30 mm
ø 254
mm
3 601 M30 442
3 601 M30 4B2
ø 25.4 mm
ø 254
mm
Pöörake tähelepanu saeketta mõõtmetele. Siseava
läbimõõt peab tööriista spindliga lõtkuta sobima. Kui on
vaja kasutada kahandusdetaile, siis veenduge, et
kahandusdetaili mõõtmed sobiksid saeketta paksuse ja
siseava läbimõõduga ning tööriista spindli läbimõõduga.
Võimaluse korral kasutage saekettaga kaasas olevaid
kahandusdetaile.
Saeketta läbimõõt peab vastama sümbolil toodud
väärtusele.
1 609 92A 5B8 | (15.07.2019)
Sümbolid ja nende tähendus
a
d
c b
a Saeketta läbimõõt võib olla maksimaalselt 254 mm.
b Eralduskiilu paksus on 2,3 mm.
c Hammaste lõikesuund (saekettal oleva noole suund) peab
vastama eralduskiilul oleva noole suunale.
d Saeketta vahetamisel jälgige, et lõikelaius ei oleks
väiksem kui 2,4 mm ja saeketta paksus ei oleks suurem kui
2,2 mm. Vastasel juhul võib eralduskiil toorikusse kinni
jääda.
Eralduskiilu paksus on 2,3 mm.
Tooriku maksimaalne võimalik kõrgus on 79 mm.
vasak pool:
näitab lukustushoova asendit saeketta fikseerimiseks ja
vertikaalse kaldenurga seadmiseks (kallutatav saeketas).
parem pool:
näitab vända pööramissuunda saeketta langetamiseks
(transpordiasend) ja tõstmiseks (tööasend).
Rihvelkruvi keeramissuund nurgajuhiku
liugkelgul fikseerimiseks/vabastamiseks.
Vajaduse korral õlitage elektrilist tööriista
näidatud kohtadest.
Kaitseklassiga II elektrilised tööriistad on
tugevdatud või topelt isoleeritud.
