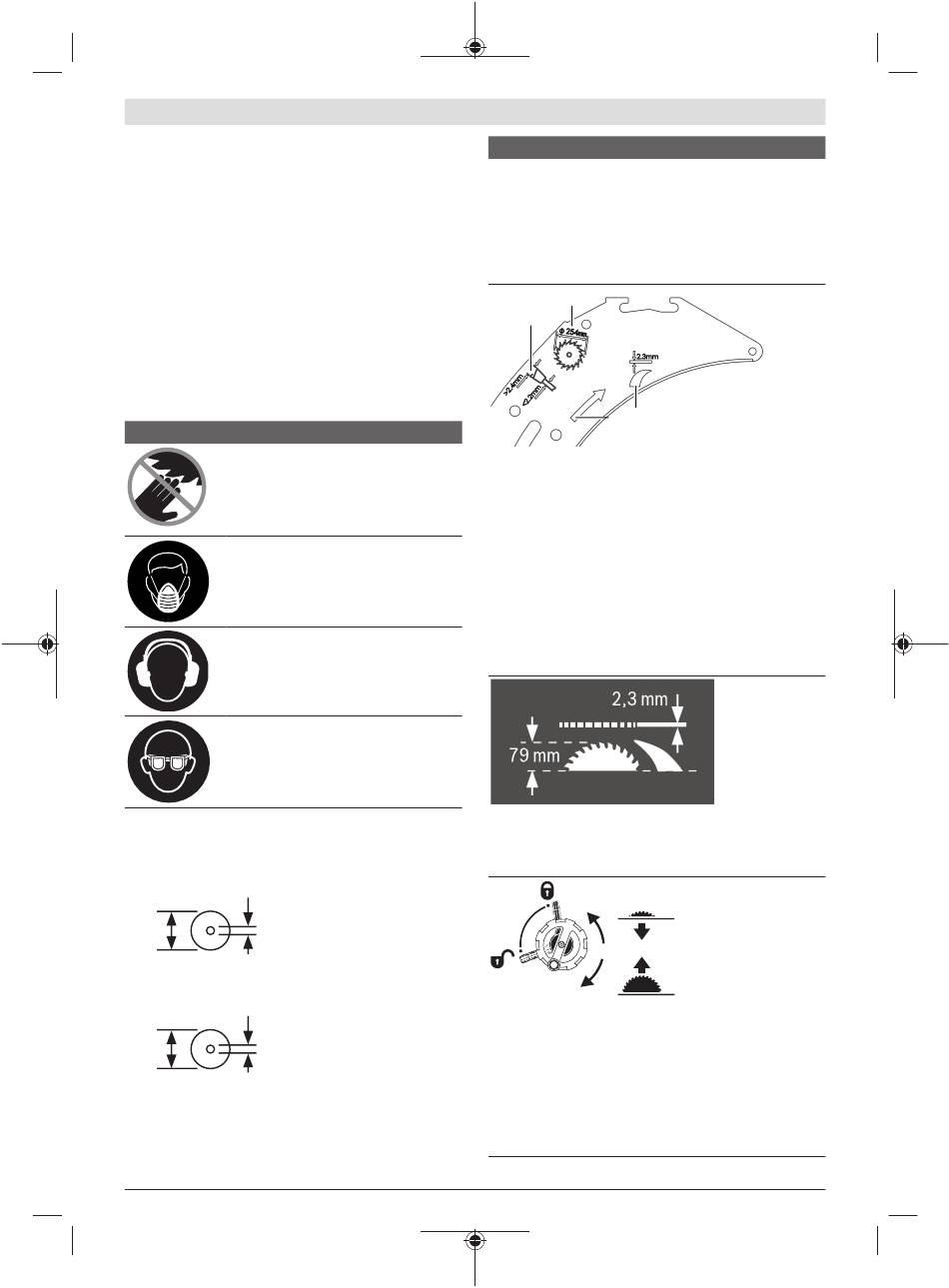

190 | Ελληνικά
Να χρησιμοποιείτε μόνο πριονόδισκους που
u
προτείνονται από τον κατασκευαστή αυτού του
ηλεκτρικού εργαλείου και είναι κατάλληλοι για το
υλικό που θέλετε να επεξεργαστείτε.
Οδηγείτε το επεξεργαζόμενο κομμάτι μόνο πάνω στον
u
περιστρεφόμενο πριονόδισκο. Διαφορετικά, όταν ο
πριονόδισκος μαγκώσει στο επεξεργαζόμενο κομμάτι,
υπάρχει κίνδυνος κλοτσήματος.
Σύμβολα
Τα σύμβολα που ακολουθούν μπορεί να έχουν σημασία για το
χειρισμό του ηλεκτρικού εργαλείου σας. Παρακαλούμε
αποτυπώστε στη μνήμη σας τα σύμβολα και τη σημασία τους. Η
σωστή ερμηνεία των συμβόλων συμβάλλει στον καλύτερο και
ασφαλέστερο χειρισμό του ηλεκτρικού σας εργαλείου.
Σύμβολα και η σημασία τους
Μη βάζετε τα χέρια σας στην περιοχή
πριονίσματος, όταν το ηλεκτρικό
εργαλείο βρίσκεται σε λειτουργία.
Κίνδυνος τραυματισμού σε περίπτωση
επαφής με τον πριονόδισκο.
Φοράτε μάσκα προστασίας από τη
σκόνη.
Φοράτε ωτασπίδες. Η επίδραση του
θορύβου μπορεί να οδηγήσει σε απώλεια
της ακοής.
Φοράτε προστατευτικά γυαλιά.
3 601 M30 402
3 601 M30 432
3 601 M30 462
3 601 M30 472
ø 30 mm
ø 254
mm
3 601 M30 442
3 601 M30 4B2
ø 25.4 mm
ø 254
mm
Προσέχετε στις διαστάσεις του πριονόδισκου. Η διάμετρος
της τρύπας πρέπει να ταιριάζει χωρίς ανοχή (κενό) στον άξονα
εργαλείου. Σε περίπτωση που η χρήση συστολών είναι
απαραίτητη, προσέξτε, ώστε οι διαστάσεις της συστολής να
1 609 92A 5B8 | (15.07.2019)
Σύμβολα και η σημασία τους
ταιριάζουν με το πάχος του βασικού στελέχους και με τη
διάμετρο της οπής του πριονόδισκου καθώς και με τη
διάμετρο του άξονα του εργαλείου. Χρησιμοποιείτε κατά το
δυνατόν τις συμπαραδιδόμενες μαζί με τον πριονόδισκο
συστολές.
Η διάμετρος του πριονόδισκου πρέπει να αντιστοιχεί στην
ένδειξη πάνω στο σύμβολο.
a
d
c b
α Η διάμετρος του πριονόδισκου επιτρέπεται να ανέρχεται το
πολύ στα 254 mm.
β Το πάχος της σφήνας διακένου ανέρχεται στα 2,3 mm.
γ Η κατεύθυνση κοπής των δοντιών (κατεύθυνση του βέλους
πάνω στον πριονόδισκο) πρέπει να ταυτίζεται με την
κατεύθυνση του βέλους πάνω στη σφήνα διακένου.
δ Προσέξτε κατά την αλλαγή του πριονόδισκου, να μην είναι
το πλάτος κοπής μικρότερο από 2,4 mm και το πάχος του
βασικού στελέχους μεγαλύτερο από 2,2 mm. Διαφορετικά
υπάρχει κίνδυνος, να μαγκώσει η σφήνα διακένου στο
επεξεργαζόμενο κομμάτι.
Το πάχος της σφήνας διακένου ανέρχεται στα 2,3 mm.
Το μέγιστο δυνατό ύψος επεξεργαζόμενου κομματιού
ανέρχεται στα 79 mm.
Αριστερή πλευρά:
Δείχνει τη θέση του μοχλού ασφάλισης για το σφίξιμο του
πριονόδισκου και κατά τη ρύθμιση της κάθετης φαλτσογωνιάς
(πριονόδισκος στρεφόμενος).
Δεξιά πλευρά:
Δείχνει τη φορά περιστροφής του στροφάλου για το βύθισμα
(θέση μεταφοράς) και την ανύψωση (θέση εργασίας) του
πριονόδισκου.
