I. LAUFRADGABELN

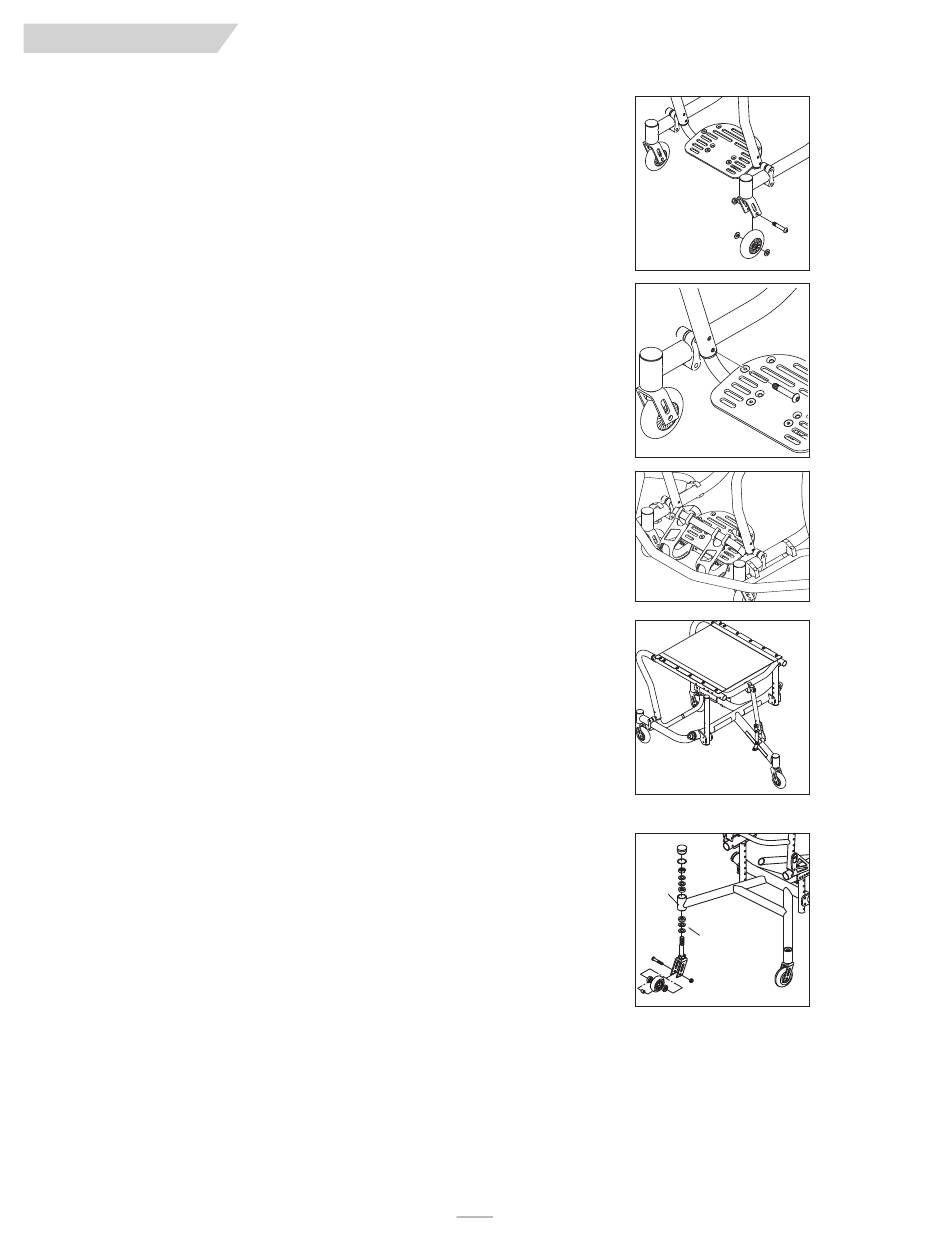

Ersetzen des Laufrads
a. Lockern Sie den Bolzen, und entfernen Sie das Laufrad und die beiden Unterlegscheiben.
b. Setzen Sie das neue Rad in die Gabel ein.
c. Bringen Sie auf jeder Seite des Laufrads vorsichtig wieder eine Unterlegscheibe an.
d. Bolzen einsetzen. Sicher festziehen.
J. FUSSSTÜTZE
ACHTUNG : Verwenden Sie zur Justierung der Fußplatte ein Drehmoment von 100 in./lbs.
1. Höhenjustierung der Fußplatte
a. Entfernen Sie den Bolzen von der Fußplatte, und schieben Sie die Fußplatte im
Rohr nach oben oder unten in die gewünschte Position.
b. Den Bolzen wieder sicher festziehen.
2. Winkeljustierung der Fußplatte
a. Öffnen Sie die Senkschrauben.
b. Stellen Sie die Fußplatte auf den gewünschten Winkel, und ziehen Sie die
Schrauben wieder fest.
K. ERWEITERUNG DER FLÜGELSTANGE
Justierung der Flügelstange
a. Lockern Sie die Bolzen an den Klammern der Flügelstange.
b. Ziehen oder schieben Sie die Flügelstange in die gewünschte Position.
c. Ziehen Sie die Bolzen an den Klammern wieder fest.
L. KIPPSCHUTZROHRE (OPTIONAL)
Sunrise empfiehlt Kippschutzrohre für alle Rollstühle.
Laufrad-Höheneinstellung für die einfach und doppelt integrierten

Kippschutzrohre.

Die Höhe der Kippschutzrohre kann durch Neu-Positionierung der Distanzhalter innerhalb des
Laufradlagers justiert werden.
Jedes Laufradlager besitzt vier 1/8 Zoll Distanzhalter (1).
a. Um die Laufräder abzusenken, entfernen Sie die entsprechenden Distanzhalter, und bringen
Sie sie unten am Laufradlager an (2).
b. Um die Laufräder anzuheben, entfernen Sie die entsprechenden Distanzhalter, und bringen
Sie sie oben am Laufradlager an. Achten Sie bei der doppelten Integration darauf, dass beide
Laufräder gleich hoch stehen.
c. Zusätzliche Höhe kann gewonnen werden, indem das zweite Montageloch der Laufradgabel
verwendet wird.
