102 AVENTICS | DDL, DDL-E | 1987765499–BDL–001–AC
Preregolazioni
S1
0-F
ON
OFF
1 2 3 4 5 6 7 8
S2
Per la lunghezza dei dati vedere la tabella 6
Per il baudrate vedere la tabella 7
I selettori S2.2 e da S2.5 a S2.7 non hanno una funzione.
Devono essere impostati su OFF.

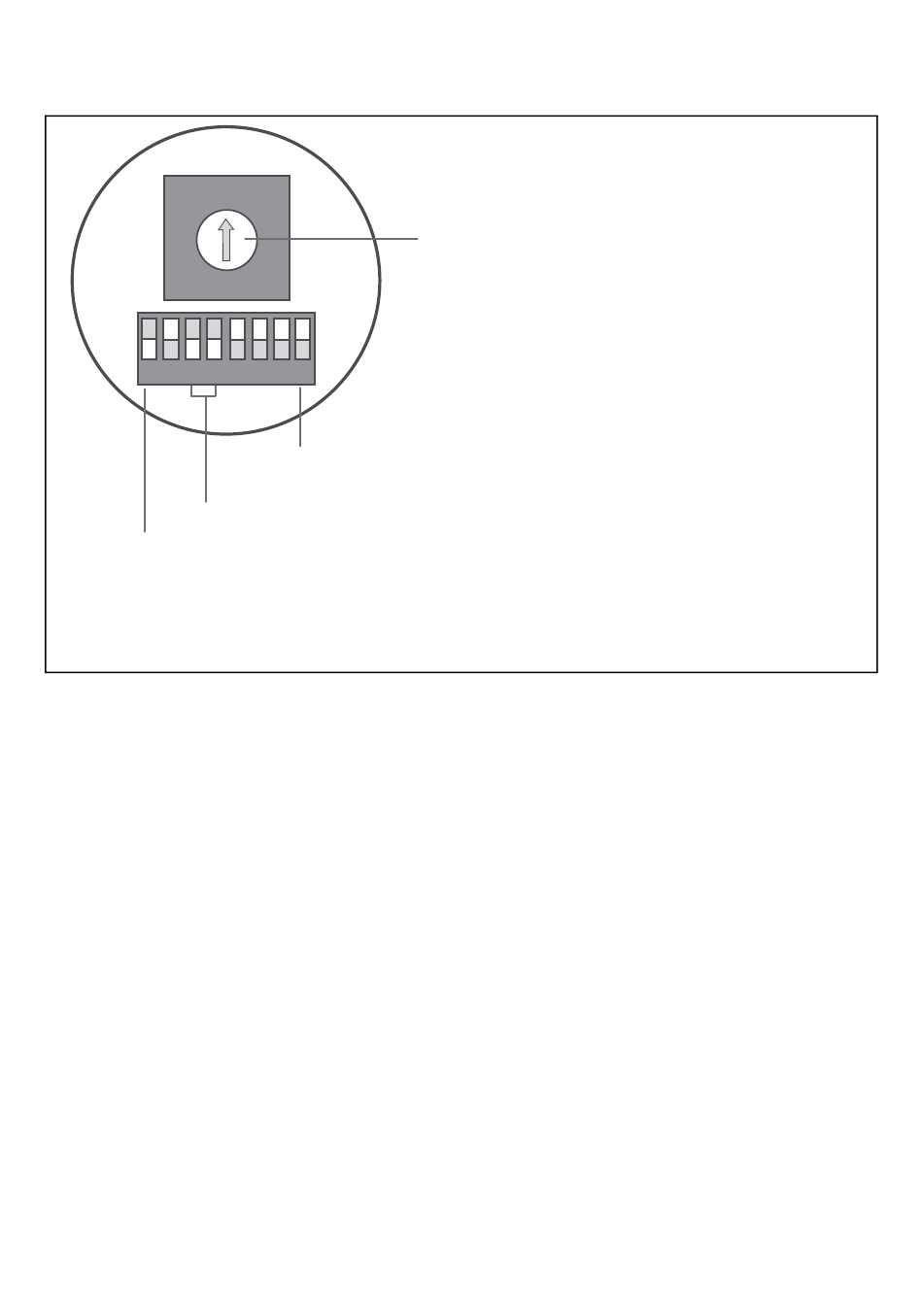

Fig. 3: Selettori S1 e S2
Ambito dell'indirizzo
Vedere figura 3
Indrizzo 0
ADR
Per l'indirizzo vedere la tabella 5.1.1
ON
OFF
CON
Per la chiusura della linea DDL v. cap. 5.1.2

5.1.1 Indirizzamento del modulo

Allo slave deve venire assegnato un indirizzo univoco
nella linea DDL. Esso deve situarsi nell'ambito di indirizzo
1–14 (decimale), che corrisponde all'ambito 1–E
(esadecimale) sul selettore S1 a 16 interruttori.
Perché il master possa monitorare i partecipanti DDL
collegati, gli indirizzi devono essere stati assegnati in
ordine consecutivo, ossia non deve esservi alcuna
posizione vuota. Non sono consentite nemmeno doppie
occupazioni. La posizione dei moduli nella linea DDL non
riveste alcun ruolo.
L'indirizzo 0 riveste un significato particolare. Deve venire
assegnato soltanto se gli indirizzi 1–14 non vengono
utilizzati. Ciò significa che solo un modulo di ogni tipo può
venire collegato al master (1 convertitore E/P, 1 sistema
valvole, 1 modulo di input ed 1 modulo di output).
