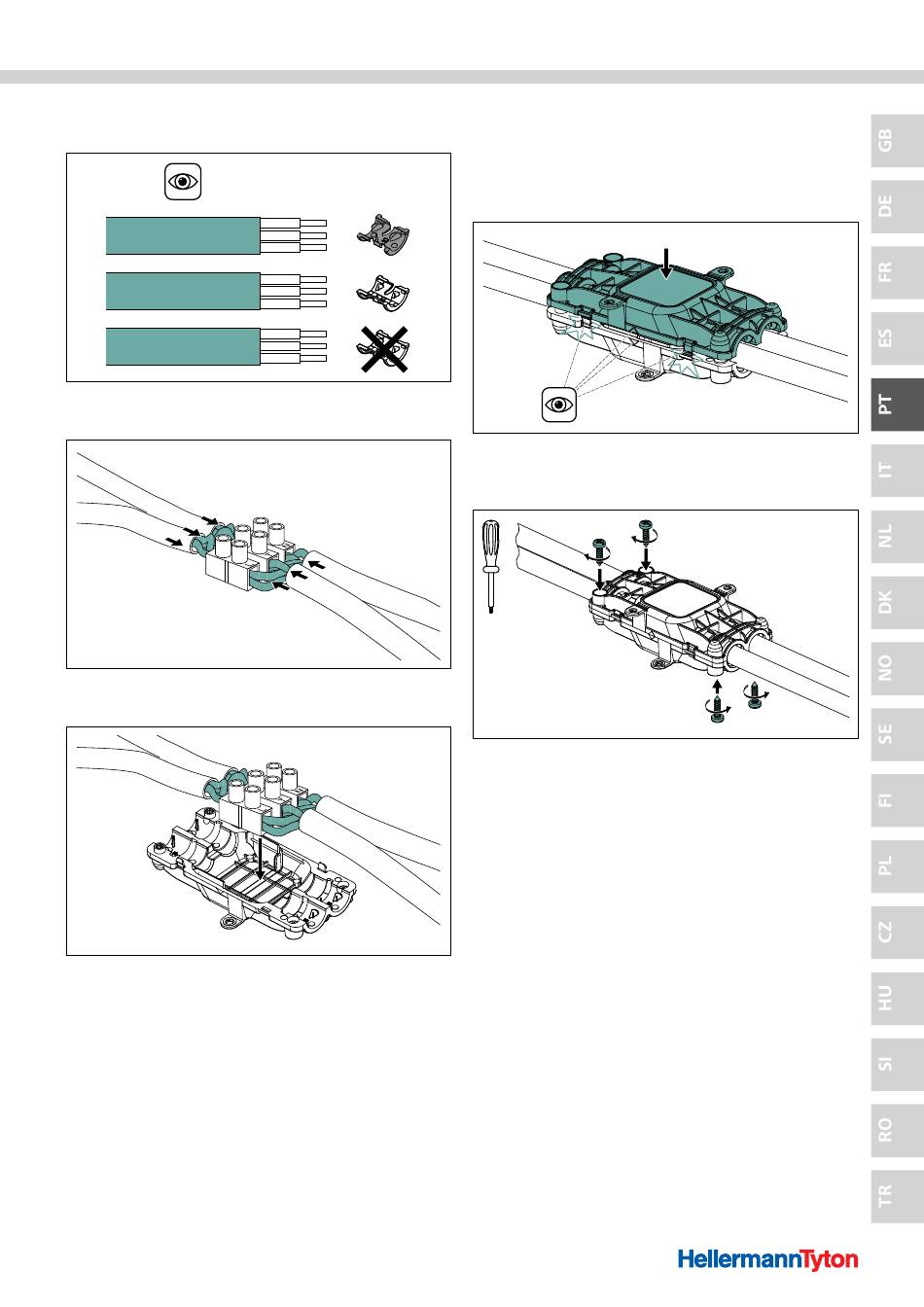

f Selecione os adaptadores para o respetivo diâmetro do
cabo.
< Ø10,5 mm
< Ø13,0 mm
> Ø13,0 mm
Selecionar o adaptador.
4 Ligar os fi os com o conector roscado.
Ligar os fi os.
5 Colocar a ligação de cabo na parte inferior.
Colocar a ligação de cabo.
6 Colocar a parte superior na parte inferior.
f Preste atenção para que as setas tenham a posição
correta.
f Preste atenção para que os ganchos de encaixe
encaixem.
Montar a parte superior e inferior.
7 Aparafusar a parte superior e inferior com os quatro
parafusos.
Aparafusar a parte superior e inferior.
; O produto está montado com sucesso.
Manual de montagem • Relilight • 09-2016
Montagem
