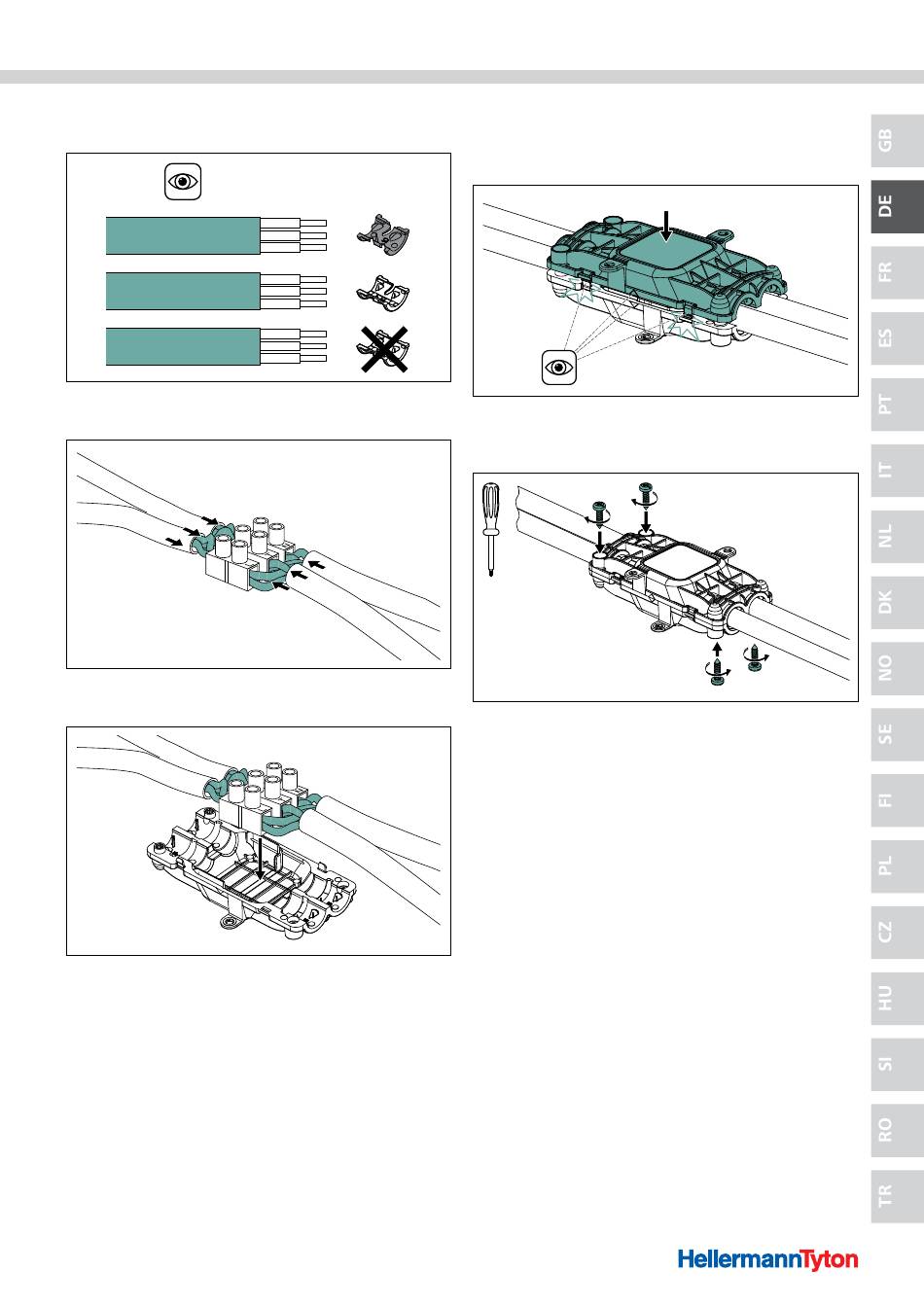

f Wählen Sie die Adapter für den entsprechenden
Kabeldurchmesser aus.
< Ø10,5 mm
< Ø13,0 mm
> Ø13,0 mm
Adapter auswählen.
4 Adern mit dem Schraubverbinder verbinden.
Adern verbinden.
5 Kabelverbindung in Unterschale einsetzen.
Kabelverbindung einsetzen.
6 Oberschale auf Unterschale setzen.
f Achten Sie auf die korrekte Position der Pfeile.
f Achten Sie darauf, dass die Rasthaken einrasten.
Ober- und Unterschale zusammensetzen.
7 Ober- und Unterschale mit den vier Schrauben
zusammenschrauben.
Ober- und Unterschale zusammenschrauben.
; Das Produkt ist erfolgreich montiert.
