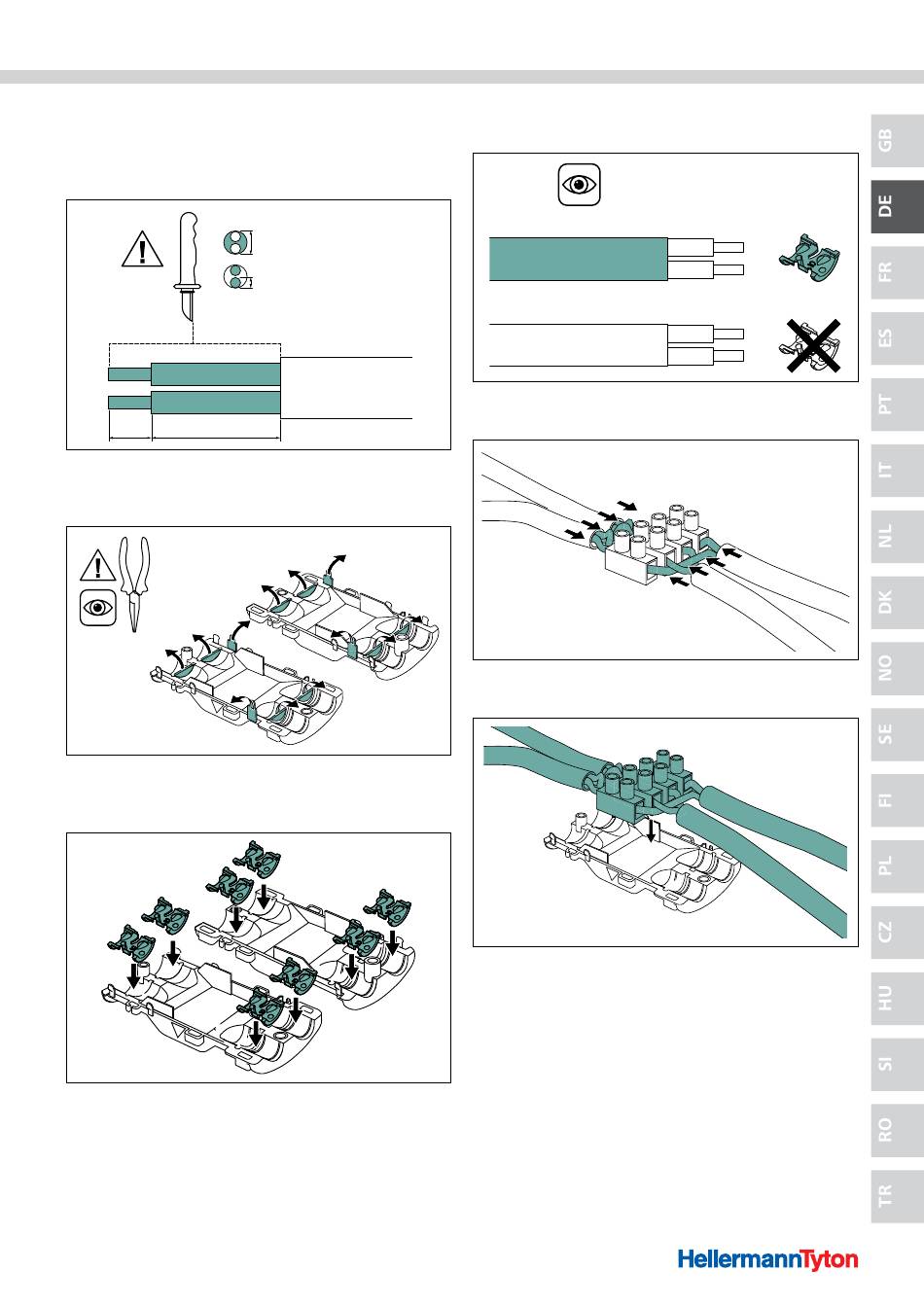

5 .7 Relilight V 41,5 P1 montieren
Gehen Sie wie folgt vor:
1 Kabel gemäß Abbildung abisolieren und die Adern
ausrichten.
8 mm 30 mm
Kabelisolierung entfernen.
2 Nicht benötigte Einführungsstege aus Ober- und
Unterschale herausbrechen.
Einführungsstege herausbrechen.
3 Adapter in die Kabelgarnitur einsetzen, je nach
Kabeldurchmesser.
Adapter einsetzen.
6,5 - 12,0 mm
4 x 0,5 - 4 x 1,5 mm²
f Wählen Sie die Adapter für den entsprechenden
Kabeldurchmesser aus.
< Ø9,5 mm
> Ø9,5 mm
Adapter auswählen.
4 Adern mit dem Schraubverbinder verbinden.
Adern verbinden.
5 Kabelverbindung in Unterschale einsetzen.
Kabelverbindung einsetzen.
Montageanleitung • Relilight • 09-2016
Montage
33
