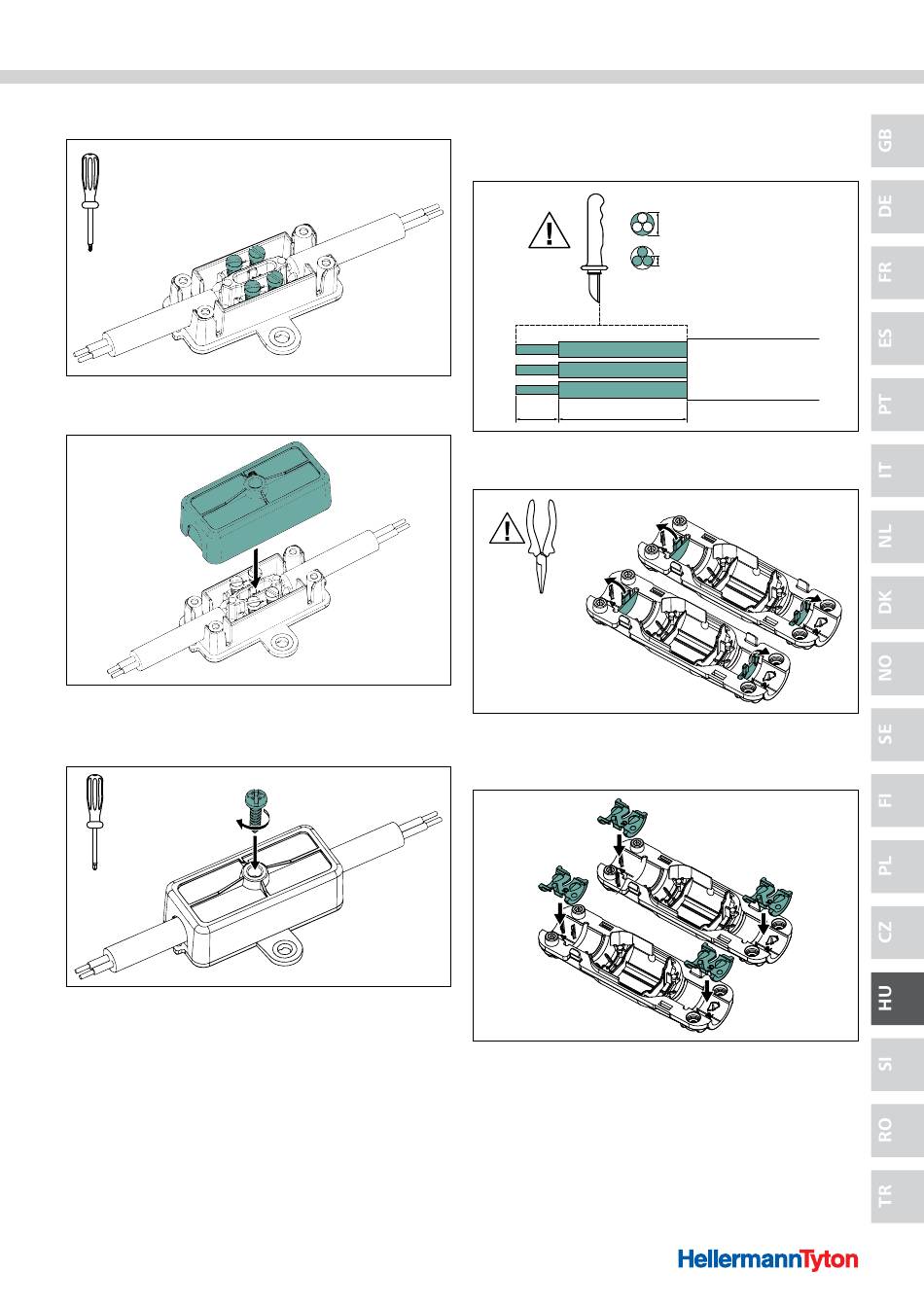

4 Az erek összekötése csavarhúzó segítségével.
Erek összekapcsolása.
5 Felső rész aljzatra helyezése.
Kábelgarnitúra összeállítása.
6 A felső részt csavar segítségével kösse össze az aljzattal.
f Kábelgarnitúra falra szerelése (opcionális).
Zseléedény zárása.
; A termék sikeresen felszerelve.
5 .2 Relilight V 32,5 I2 szerelése
Az alábbiak szerint járjon el:
1 Kábel csupaszolása az ábra szerint és az erek beigazítása.
8 mm 30 mm
Kábel csupaszolása.
2 A felső rész és az aljzat távtartójának kitörése.
Távtartó kitörése.
3 A kábel átmérőjétől függően – adapter behelyezése a
kábelgarnitúrába.
Adapter behelyezése.
Szerelési útmutató • Relilight • 09-2016
Szerelés
6,5 - 12,0 mm
3 x 0,5 - 3 x 2,5 mm²
241
