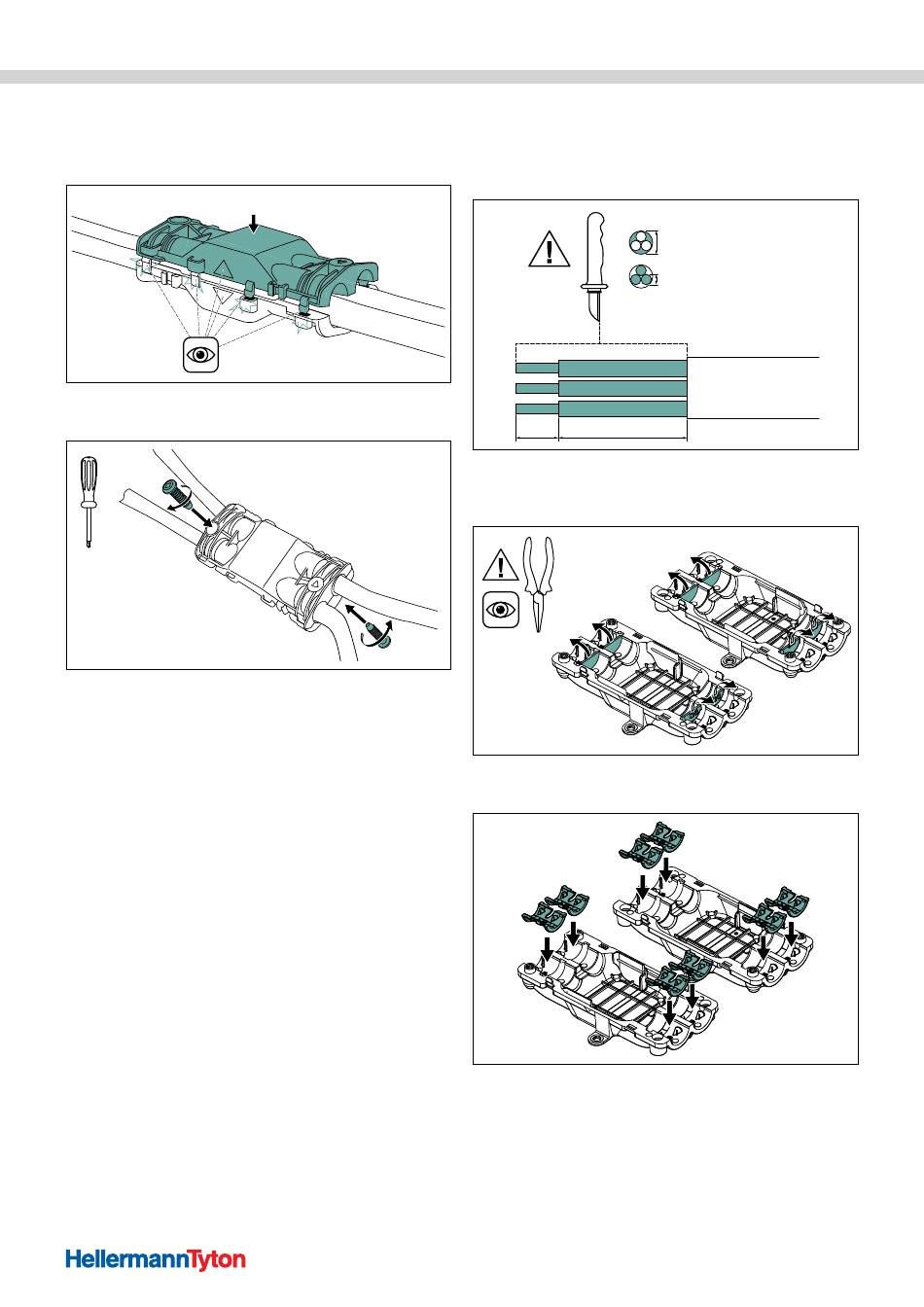

Montáž
6 Nasaďte vrchní pouzdro na spodní pouzdro.
f Dbejte na správnou polohu šipek.
f Dbejte, aby spojovací jazýčky zaskočily.
Sestavení vrchního a spodního pouzdra.
7 Sešroubujte vrchní a spodní pouzdro dvěma šrouby.
Sešroubování vrchního a spodního pouzdra.
; Produkt je úspěšně namontovaný.
232
Návod k montáži • Relilight • 09-2016
5 .8 Montáž Relilight V 34 P2
Postupujte takto:
1 Kabel podle obrázku odizolujte a vyrovnejte jednotlivé
vodiče.
8 mm 30 mm
Odstranění izolace kabelu.
2 Vylomte distanční prvky a nepotřebná vstupní žebra ze
spodní a vrchní části pouzdra.
Vylomení distančních prvků a vstupních žeber.
3 Podle průměru kabelu vložte do kabelové spojky adaptér.
Vložení adaptéru.
7,5 - 16,0 mm
3 x 1,0 - 3 x 4,0 mm²
