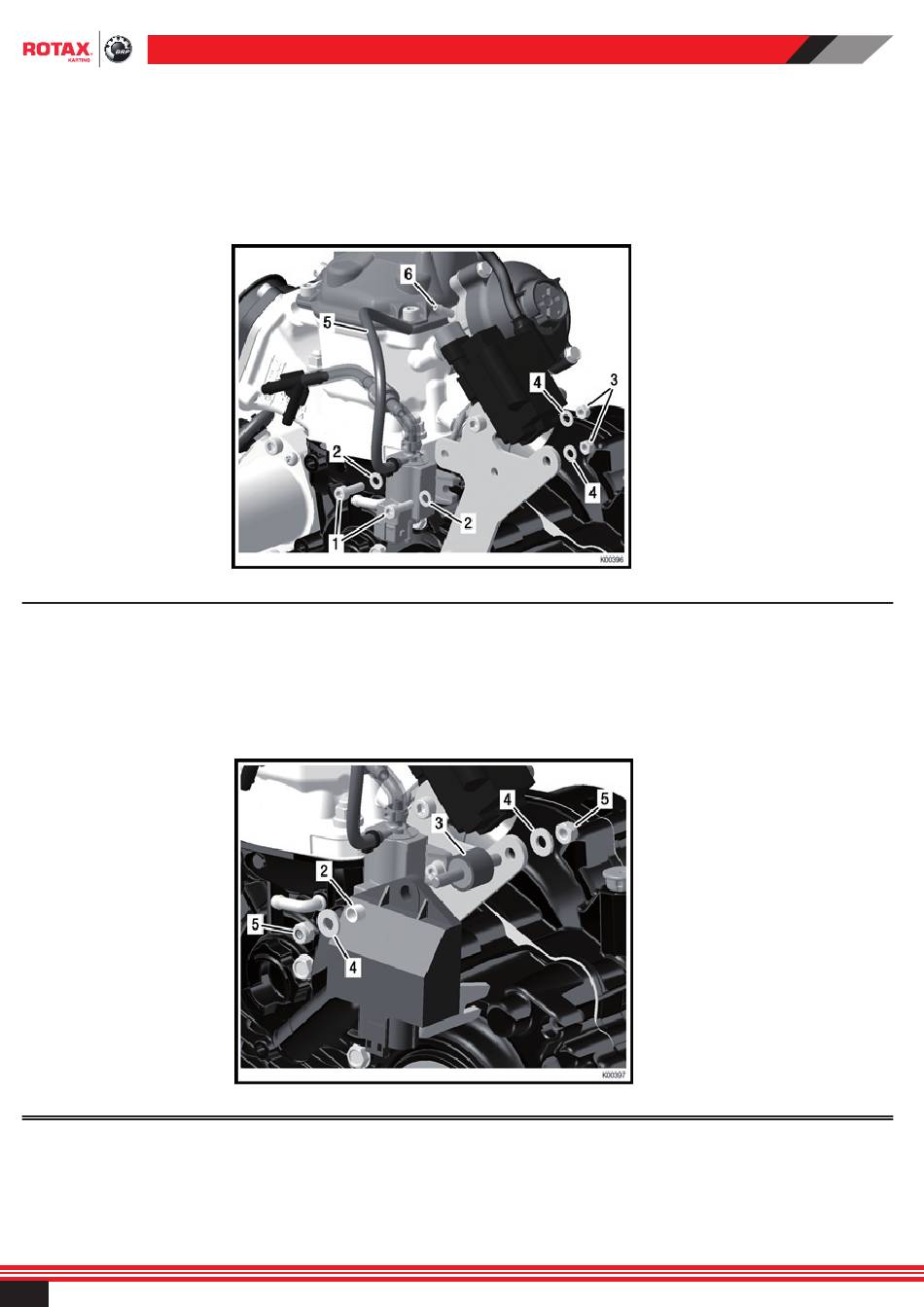

2.1.3. Installation et raccordement du boîtier de contrôle de valve
Voir Fig. 4.
Le boîtier de contrôle de valve est fourni assemblé.
Installer le boîtier de contrôle de valve avec les 2 vis M5 (rep. 1) et les rondelles (rep. 2) sur l'avant de la
Î
plaque de fixation puis les 2 écrous M5 (rep. 3) avec les rondelles (rep. 4) sur l'arrière de la plaque de fixation.
Insérer le tuyau de commande de la soupape d'échappement (tuyau noir, rep. 5) sur l'orifice de la soupape
Î
(rep. 6).
2.1.4. Installation de l'unité électronique de contrôle (ECU)
Voir Fig. 5.
Installer l'unité électronique de contrôle avec le Silentbloc (rep. 3), les rondelles (rep. 4) et les écrous (rep. 5)
Î
sur la plaque de fixation. Vérifier que l'entretoise (rep. 2) est fixée avec l'unité électronique de contrôle.
‹ Remarque : La position de l'unité électronique de contrôle doit assurer que les branchements de la bobine d'allu-
mage et de l'unité électronique de contrôle sont alignés.
8
04/2015
Fig. 4
Fig. 5
OM_DD2_EVO_00
