18/03/2019
Injection & Allumage Electronique

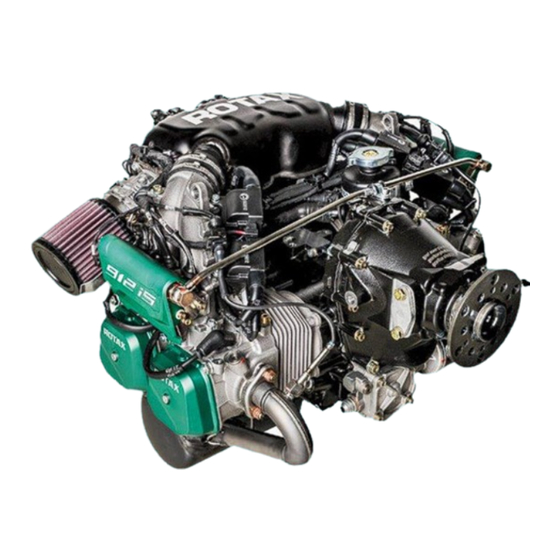

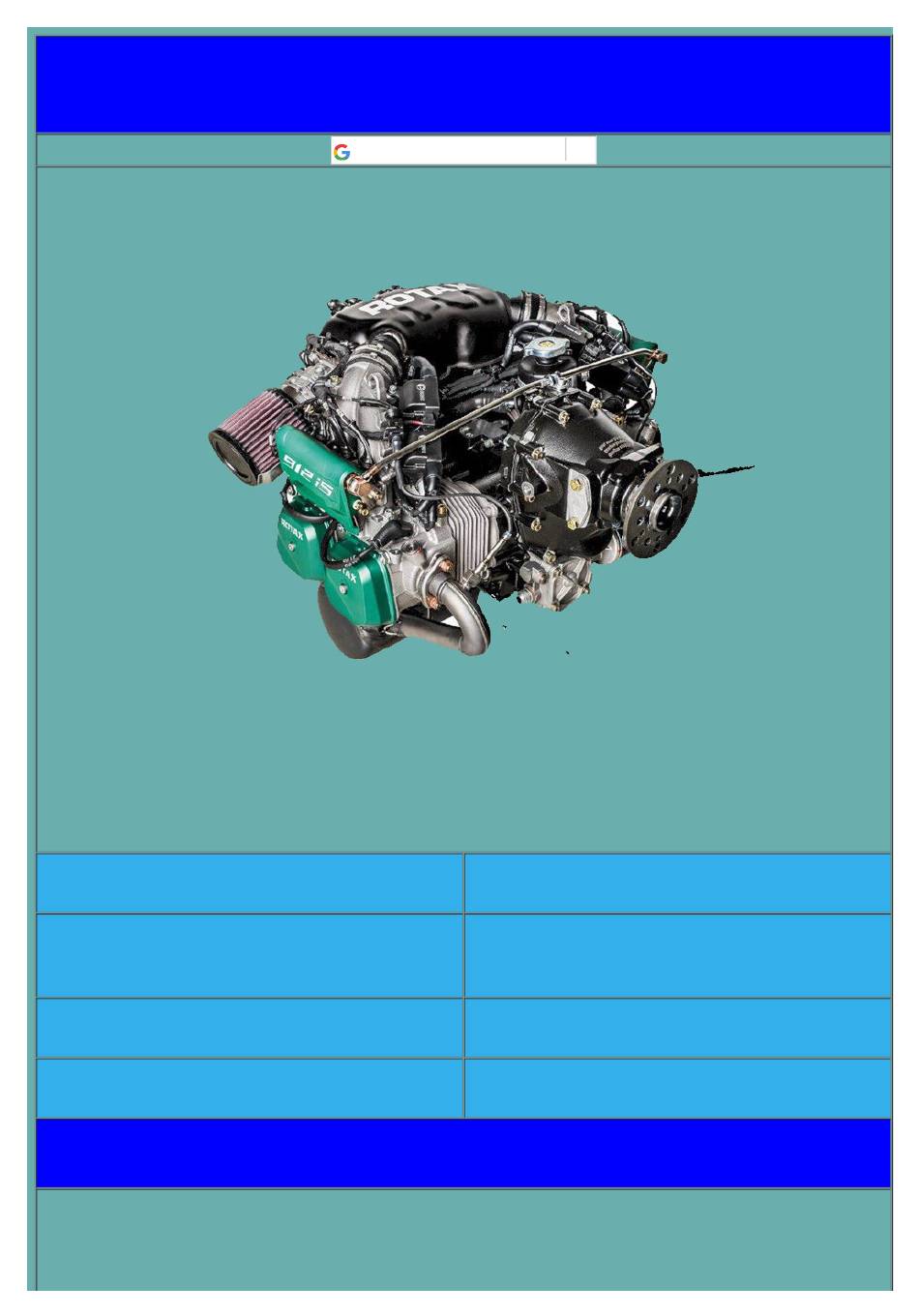

Le carburateur a disparu de nos automobiles depuis plusieurs années. Rotax a sorti la version injection de son 912, le 912
iS et dernièrement le 912 iS Sport. Pour les moteurs Rotax 912 des solutions existent permettant d'ajouter l'injection a
l'intérieure de nos capots.
Avec les carburateurs il est impossible d'obtenir un dosage air-essence complètement satisfaisant pour toutes les plages
d'utilisation en tenant compte de la température et de la pression atmosphérique. En plus le Rotax à un carburateur pour
deux cylindres ce qui ne permet pas d'obtenir une carburation propre a chaque cylindre.
L'injection permet que tous les cylindres reçoivent exactement la même quantité de carburant parfaitement dosée en
fonction des besoins du moteur (un injecteur par cylindre).
Le calculateur règle l'injection en fonction des paramètres transmis par les différents capteurs (t°, facteur de charge,
pression d'admission, position des papillons commandés par la manette de gaz, pression atmosphérique (altitude), T° de
l'eau, ...)
LAD Injection
Remplacement de votre 912 par un
912iS
Rotax 912 iS
Amélioration circuit électrique (A)
www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm
Injection Rotax 912 LAD / Daniel Joly
Sélectionner une langue
LAD Injection
- Rotax 912
Kit Injection MCR (4en1)
Injection MCR Edgeperformance
Kit Injection Lad Occasion
Liaison Affichage EFIS EFIS MGL
(complet)
1/51

Publicité

Table des Matières
loading

Sommaire des Matières pour Rotax 912

  • Page 1 ▼ Le carburateur a disparu de nos automobiles depuis plusieurs années. Rotax a sorti la version injection de son 912, le 912 iS et dernièrement le 912 iS Sport. Pour les moteurs Rotax 912 des solutions existent permettant d'ajouter l'injection a l'intérieure de nos capots.
  • Page 2 18/03/2019 Injection Rotax 912 LAD / Daniel Joly Le spécialiste en préparation moteur Christian Dieux propose un ensemble de transformation composé d'un faisceau (fils automobile de classe 5) avec sondes et capteurs, d'une pompe à carburant, de rampes d'injection et d'un jeu de boîtiers papillon assemblés (1 par coté a la place des 2 carburateurs), de visserie, d'accessoires www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm...
  • Page 3 18/03/2019 Injection Rotax 912 LAD / Daniel Joly et d'une notice de montage. La société LAD est spécialisée dans la préparation Moteur depuis 1982. Les principaux organes sont d'origine automobile : le calculateur est repris de la compétition auto ; les injecteurs sont de marque Bosch, Magneti...
  • Page 4 18/03/2019 Injection Rotax 912 LAD / Daniel Joly Remplacement du filtre a essence chaque 300 heures (réduit a 150 heures pour les régions ou le carburant est de mauvaises qualité - Exemple : Afrique) Remplacement pompe a essence chaque 1000 heures Les avantages liés à...
  • Page 5 Contact Nous pouvons également effectuer l'installation pour vous dans nos hangars Le kit Rotax 912 "LAD" existe pour version 80 ou 100 Hp. Option kit : 2° pompe a carburant 160 € H.T. Attention pour pouvoir installer le kit injection il faut impérativement un retour carburant vers le ou les deux réservoirs.
  • Page 6: Essai Vol Moteur Injection Air Contact

    λ< 1 représente un mélange riche, λ > 1 représente un mélange pauvre. La valeur idéal en croisière pour un Rotax 912 est comprise entre λ=0,92 et 0,93 Si de la 100LL se trouve dans le réservoir Il est possible, pour un temps court, d'utiliser le moteur sans la sonde lambda.
  • Page 7: Schéma De Principe

    18/03/2019 Injection Rotax 912 LAD / Daniel Joly Si vous désirez plus de renseignements ou tout simplement voir le montage, c'est installé sur mon Atec contacter zéphyr, vous pouvez me Plaquette présentation Le Montage Nous avons choisi de livrer les éléments les plus sensibles de ce kit (Rampes d'injection, Boîtiers...
  • Page 8 En cas de basculement sur la pompe de secours il est impératif de diagnostiquer la cause du problème avant de remettre la machine en vol. Un afficheur des paramètres moteur spécialement développé pour les moteurs 912 équipés du kit injection LAD TB300 www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm...
  • Page 9 18/03/2019 Injection Rotax 912 LAD / Daniel Joly L'afficheur des paramètres moteur Cet afficheur couplé a notre calculateur de gestion moteur permet l'affichage des paramètres suivants : Régime de rotation tours-minutes Consommation en litres/heure Jauge a carburant en 0,01 litre...
  • Page 10 18/03/2019 Injection Rotax 912 LAD / Daniel Joly Afficheur couleur + connecteur : 530 € TTC. & Câble: 36 € TTC Affichage pression essence : 180 € (Kit comprenant la sonde (capteur) , support, faisceau et programmation du boitier) On peut également y ajouter un contrôle de la température de l'huile Documentation (pdf) www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm...
  • Page 11 18/03/2019 Injection Rotax 912 LAD / Daniel Joly Dimension pdf www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 11/51...
  • Page 12 18/03/2019 Injection Rotax 912 LAD / Daniel Joly Video TB 300 www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 12/51...
  • Page 13 18/03/2019 Injection Rotax 912 LAD / Daniel Joly www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 13/51...
  • Page 14 18/03/2019 Injection Rotax 912 LAD / Daniel Joly www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 14/51...
  • Page 15 18/03/2019 Injection Rotax 912 LAD / Daniel Joly www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 15/51...
  • Page 16 18/03/2019 Injection Rotax 912 LAD / Daniel Joly www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 16/51...
  • Page 17 18/03/2019 Injection Rotax 912 LAD / Daniel Joly Kit Sagape : illustré ci dessus 360 € HT - 435 TTC Système automatique de gestion des anomalies de pression d'essence Le fonctionnement : le calculateur par l'intermédiaire du capteur de pression d'essence surveille en temps réel le pression dans le circuit de carburant.
  • Page 18: Installation Sur Atec Zephyr

    18/03/2019 Injection Rotax 912 LAD / Daniel Joly En cas de basculement automatique sur la pompe de secours il est impératif de diagnostiquer la cause du problème avant de remettre la machine en vol. Installation sur Atec Zephyr www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 18/51...
  • Page 19 18/03/2019 Injection Rotax 912 LAD / Daniel Joly www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 19/51...
  • Page 20: Installation Sur Zenair Ch 601 Xl

    18/03/2019 Injection Rotax 912 LAD / Daniel Joly Installation sur Zenair CH 601 XL www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 20/51...
  • Page 21 18/03/2019 Injection Rotax 912 LAD / Daniel Joly www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 21/51...
  • Page 22: Installation Sur Vl3

    18/03/2019 Injection Rotax 912 LAD / Daniel Joly Installation sur VL3 www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 22/51...
  • Page 23 18/03/2019 Injection Rotax 912 LAD / Daniel Joly Réservoir Tampon : Alu, diamètre 100 mm H 150 mm, contenance 1,1 L, poids 450 Gr La solution pour le circuit de carburant ! www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 23/51...
  • Page 24 18/03/2019 Injection Rotax 912 LAD / Daniel Joly Ce kit est destiné aux machines (essentiellement ailes hautes) possédant plusieurs réservoirs et pour lequelles il n'est pas possible d'avoir un retour carburant sur chaque réservoir. Le carburant s'écoule par gravité depuis les réservoirs d'ailes jusqu'au réservoir tampon. Les circuits d'alimentation et de retour du système d'injection sont connectés au réservoir tampon.
  • Page 25: Robinet Essence Spécifique Injection

    18/03/2019 Injection Rotax 912 LAD / Daniel Joly Robinet essence spécifique injection (retour au deux réservoirs) Ce type de robinet de carburant est conçu pour une installation dans les avions avec deux réservoirs qui vanne 3/6 voies utilisent un moteur Rotax 912 injection. ( Un levier de commande agit simultanément sur deux vannes séparées, qui commandent l'alimentation en...
  • Page 26 18/03/2019 Injection Rotax 912 LAD / Daniel Joly www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 26/51...
  • Page 27: Installation Sur Atec Faeta

    18/03/2019 Injection Rotax 912 LAD / Daniel Joly FS2020 est un Sélecteur Duplex de carburant 3 voies et permet de commuter deux lignes simultanément, cela signifie que le carburant de retour de l'injecteur moteurs peut être retourné au même réservoir à partir duquel il a été établi.
  • Page 28 18/03/2019 Injection Rotax 912 LAD / Daniel Joly www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 28/51...
  • Page 29 18/03/2019 Injection Rotax 912 LAD / Daniel Joly Attention de bien installer les rampes d'injections,une gauche et une droite, voir figures ci dessus et ci-dessous. Autrement difficulté de fermeture du capot La seule difficulté « mécanique » est le démontage de l’écrou du volant alternateur, à l’arrière du moteur afin de monter la roue dentée qui sert à...
  • Page 30 18/03/2019 Injection Rotax 912 LAD / Daniel Joly www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 30/51...
  • Page 31 18/03/2019 Injection Rotax 912 LAD / Daniel Joly www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 31/51...
  • Page 32 18/03/2019 Injection Rotax 912 LAD / Daniel Joly Montage sur un CT-SW Flight Design www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 32/51...
  • Page 33 912 ULS. Bien que Rotax soit réputé pour sa fiabilité, je cherchais à réduire les risques de pannes en éliminant notamment: le risque lié à la pompe mécanique (risque réel auquel j'étais d'autant plus sensible que deux de mes amis pilotes furent récemment confrontés à...
  • Page 34 18/03/2019 Injection Rotax 912 LAD / Daniel Joly le risque de panne lié à la présence de condensation d'eau dans le fond du réservoir, a été très sérieusement diminué, car l'essence tourne à grande vitesse dans le circuit (un plus, qui ne faisait pas partie du risque initial) quelques grammes de gagnés (cerise sur le gâteau, toujours bon à...
  • Page 35 18/03/2019 Injection Rotax 912 LAD / Daniel Joly www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 35/51...
  • Page 36 18/03/2019 Injection Rotax 912 LAD / Daniel Joly Rans Coyote S6S Une incroyable diminution de la consommation ! ULM : Rans Coyote S6S Moteur : Rotax 912S (100 chevaux) Nombre d'heures : 1450 Heures de vol depuis l'injection : 345...
  • Page 37 18/03/2019 Injection Rotax 912 LAD / Daniel Joly www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 37/51...
  • Page 38 18/03/2019 Injection Rotax 912 LAD / Daniel Joly Super Guépard SG10A ULM : Super Guépard SG10A Moteur : Rotax ULSFR 4T 100 cv Heures de vol : 930 Heures de vol depuis l'injection : 190 (02-2015) Motivation : Ce sont les caractéristiques liées à l'injection, que tout le monde connaît.
  • Page 39 Elle concerne ceux qui, désirant - pour des raisons diverses - rester clients chez Rotax, ne peuvent pas investir dans le Rotax 912 injection, ou qui ont des machines sur lesquelles l'installation de ce moteur n'est pas envisageable.
  • Page 40: Montage Sur Mcr (Pot 4 En 1) Kit Spécial

    18/03/2019 Injection Rotax 912 LAD / Daniel Joly 2 petits problèmes ont été identifiés rapidement, tous les 2 résolus par Christian par téléphone ou sur place : Proximité de l'antenne transpondeur qui a généré des ratés d'injection : résolu en positionnant l'antenne à l'arrière des sièges , prévu d'origine , d'ailleurs !
  • Page 41 18/03/2019 Injection Rotax 912 LAD / Daniel Joly www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 41/51...
  • Page 42 18/03/2019 Injection Rotax 912 LAD / Daniel Joly www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 42/51...
  • Page 43 18/03/2019 Injection Rotax 912 LAD / Daniel Joly www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 43/51...
  • Page 44: Performance De L'injection En Altitude

    18/03/2019 Injection Rotax 912 LAD / Daniel Joly FL 65, 5200 t/mn, PA 21.8, 14.5 l/h, VP 252 km/h FL 65, 5500 t/mn, PA 23,3 (pleine ouverture), 16 l/h, VP 271 km/h. C'est le régime max continu obtenu à pleine ouverture au FL 65, qui montre que le pas de l'hélice est bien adapté.
  • Page 45 18/03/2019 Injection Rotax 912 LAD / Daniel Joly Performance en Altitude avec l'injection LAD (à titre indicatif) FL T/mn PA km/h remarques Puissance 65 5200 22 14.5 65 5500 23.4 P Max régime max continu obtenu à pleine ouverture au FL 65 / hélice pas variable 95 5200 20 95 4500 17.5...
  • Page 46: Exemples D'installations

    18/03/2019 Injection Rotax 912 LAD / Daniel Joly Témoignage et test vidéo en vol de l'injection LAD dans un Sinus 0:00 / 7:00 Exemples d'installations www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 46/51...
  • Page 47 18/03/2019 Injection Rotax 912 LAD / Daniel Joly www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 47/51...
  • Page 48 18/03/2019 Injection Rotax 912 LAD / Daniel Joly Autogire www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 48/51...
  • Page 49: Calculateur D'acquisition À Distance Rdac Pour Efis Mgl

    Pour EFIS MGL Avionics (XTtreme, VOYAGER G2, ODYSSEY G2, iEFIS) Le RDAC_CAN connecte le bus CAN de l'EFIS au bus CAN du contrôleur ECU du moteur. Cette version est destinée aux moteurs ROTAX 912 équipés du kit injection LAD AERO. Les informations suivantes sont lues sur l'ECU : Température Eau...
  • Page 50 Sans tenir compte de la modification des instruments de contrôle, de l'échappement, des durites, des radiateurs, filtre à air, bâti, Si on considéré une économie de carburant de 20% (annoncé par Rotax), une consommation de 15 l/h de votre 912 et un prix moyen de la SP95 à...
  • Page 51 18/03/2019 Injection Rotax 912 LAD / Daniel Joly Contact www.aero-hesbaye.eu/dossiers/Inj912/inj912.htm 51/51...
