7. Installation et raccordement du circuit carburant
7.1. Installation et raccordement de la pompe à carburant

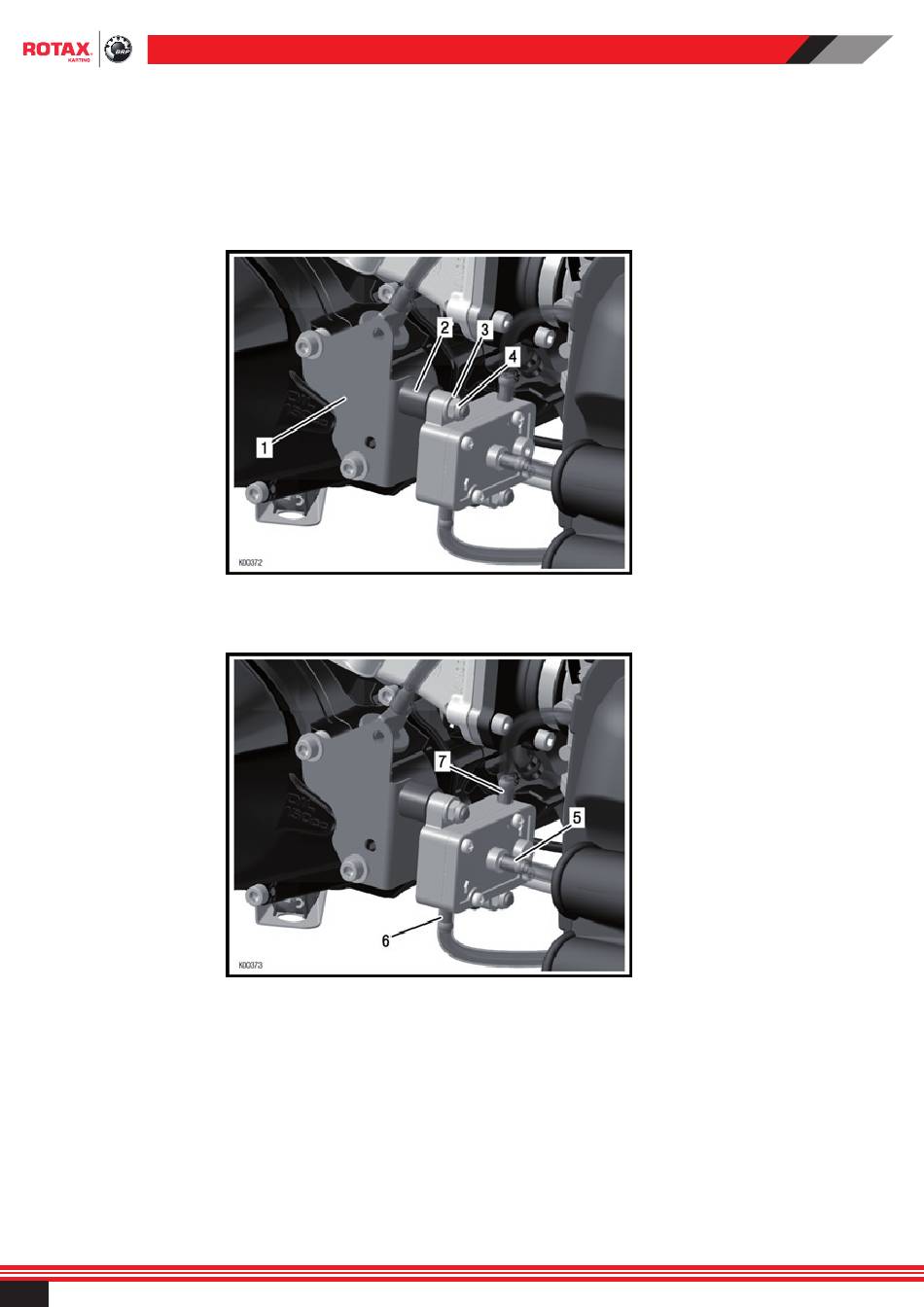

Installer la pompe à carburant avec les 2 silentblocs (rep. 2), les écrous Nylstop (rep. 4) et les rondelles (rep.
Î
3) sur la plaque de fixation (rep. 1).
Installer la plaque de fixation avec la pompe à carburant sur le couvercle de la boîte de vitesse à l'aide des 2
Î
vis M6.
Couper en 2 parties de 29 cm (11,41 in) la durite d'essence fourni et raccordez une partie sur le raccord de la
Î
commande de dépression (rep. 5) et l'autre partie sur le refoulement de la pompe (rep. 7) (flèche sur le corps
de pompe à essence).
Retirer le bouchon de l'orifice sur le carter moteur.
Î
Raccorder la commande de dépression (rep. 1, fig. 18) de la pompe à essence par l'intermédiaire de la pièce
Î
en Y (rep. 3, fig. 18) avec le boîtier contrôle valve.
Connecter une durit entre la pièce en Y (rep. 3, fig. 18) et le manchon sur le carter du moteur (rep. 2, fig. 18).
Î
‹ Observer le sens de la flèche, en raccordant le boîtier de contrôle valve. La flèche doit pointer vers la pompe à
carburant, voir figure 18.
16
04/2015
Fig. 16
Fig. 17
