Après alignement du moteur, serrer les 4 vis CHC 8 x 25 à 28 Nm (248 lbf.in.) pour fixer le support supérieur
Î
du moteur sur le moteur. Fixer et serrer avec 4 vis CHC M8 x 30 à 22 Nm (195 lbf.in.) le support moteur infé-
rieur à la bride supérieure. Voir Fig. 12
‹ Remarque : Coller les vis CHC avec de la LOCTITE 243 bleue.
‹ Remarque : La longueur minimale de la vis dans le carter doit être entre 16 et 20 mm.
Glisser le limiteur de couple, la rondelle de butée et la bague de serrage sur l'arbre creux et serrer les sur
Î
l'arbre arrière. Voir Fig. 10

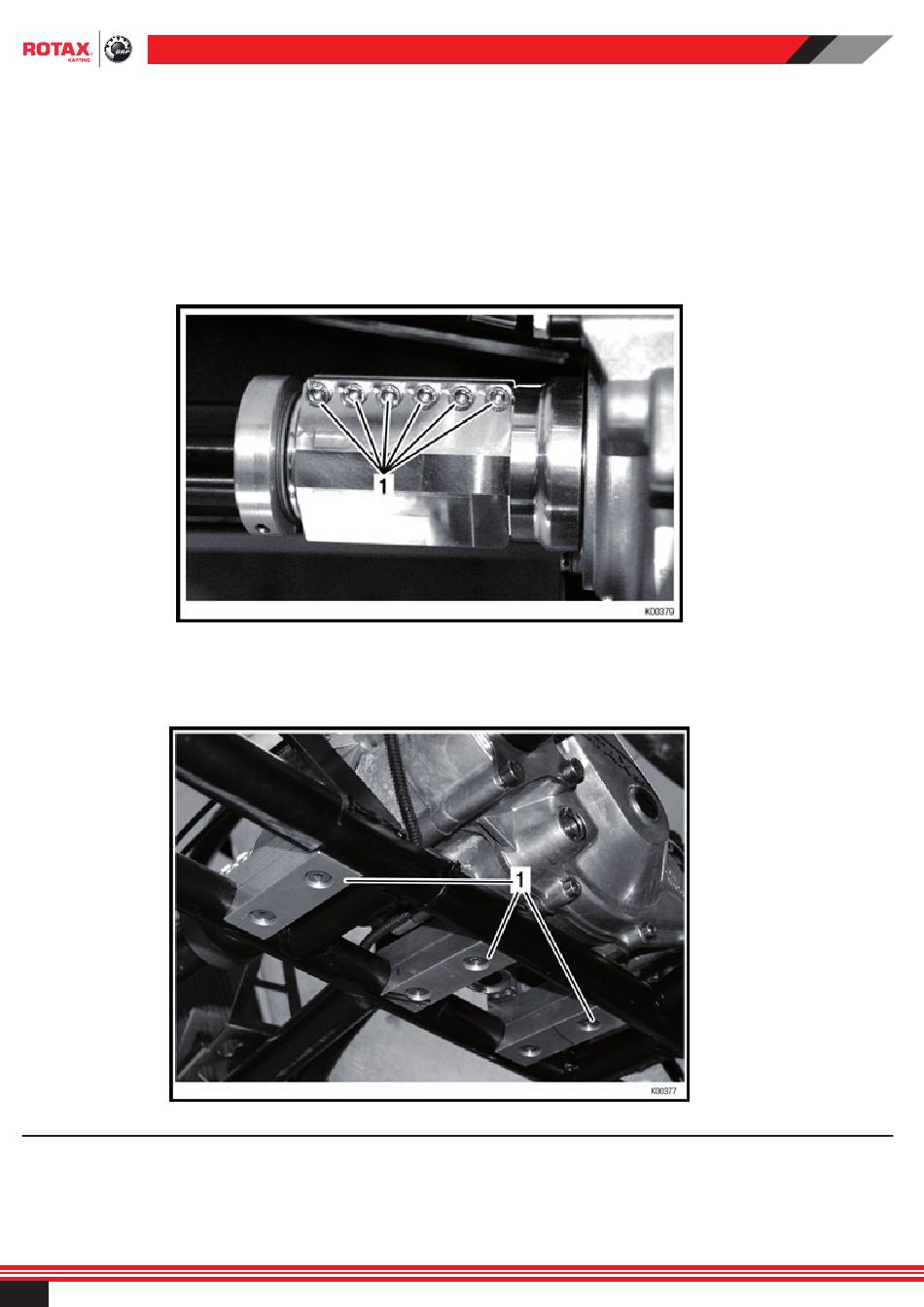

Serrer les 6 vis CHC (rep. 1, fig. 11) sur le limiteur de couple à 10 Nm (88 lbf.in.).
Î
‹ Remarque : L'alignement du moteur n'est pas nécessaire, cela se fait automatiquement par les deux supports.
▲ Attention : Pendant le fonctionnement du kart, Méfiez-vous de tout contact du corps ou des vêtements
avec les pièces mobiles de kart (arbre arrière, freins, roues...). Risque de blessure.
12
04/2015
Fig. 11
Fig. 12
OM_DD2_EVO_00
