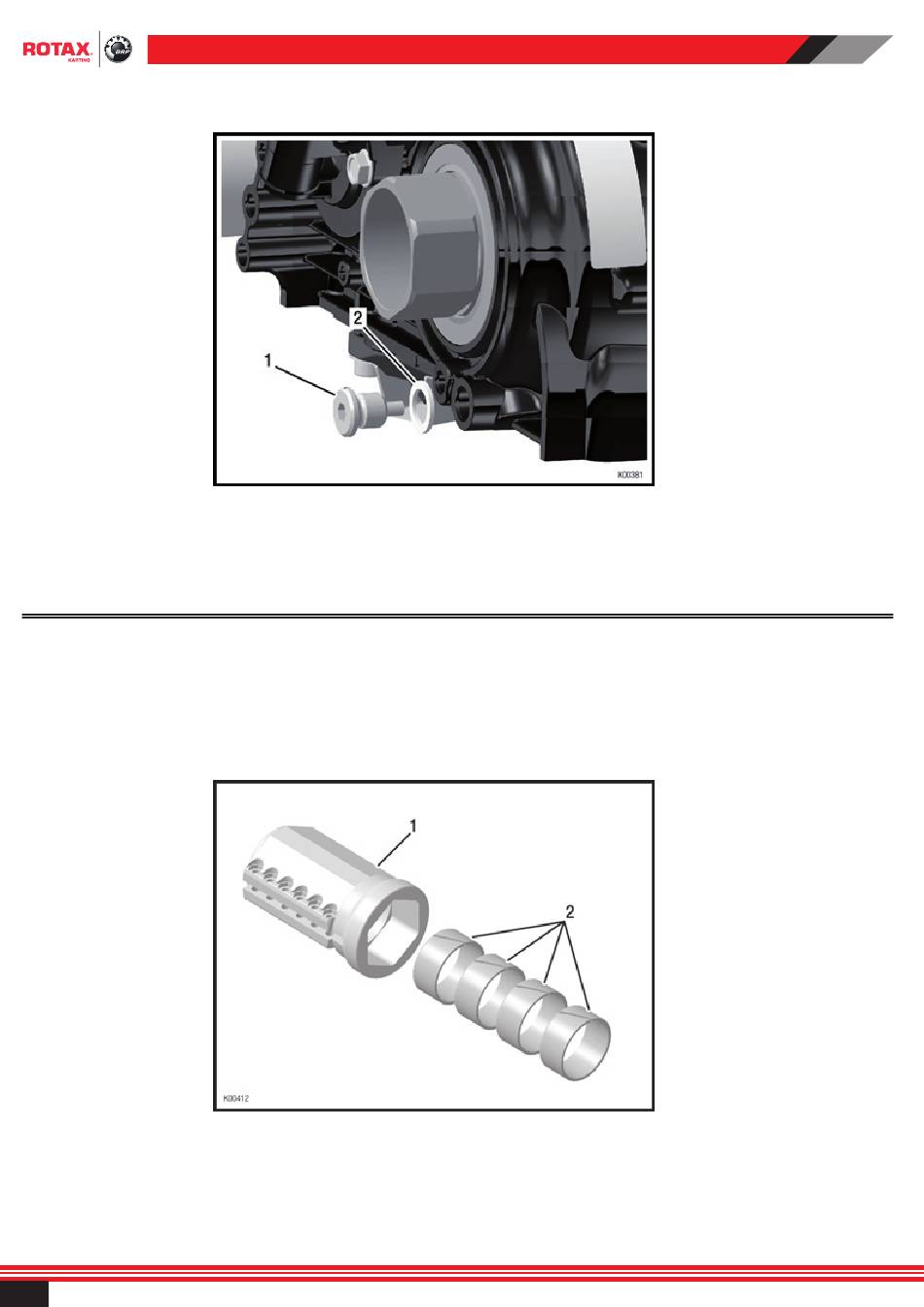

‹ Remarque : Pour vidanger l'huile du carter retirer le bouchon magnétique (rep. 1, Fig. 8) et le joint d'étanchéité
(rep. 2, Fig. 8). Nettoyer le bouchon magnétique avant installation, utiliser toujours un joint d'étanchéité neuf.
‹ Remarque : Serrer le bouchon magnétique (rep. 1) à 20 Nm (177 lbf.in.).
▲ Attention : Ne pas faire fonctionner le moteur sans huile pour engrenages. Cela conduira à la case du
moteur.
4. Installation du limiteur de couple et du moteur sur l'arbre arrière
‹ Remarque : Le limiteur de couple est le lien entre le moteur et l'arbre arrière du kart. Dans le cas ou l'arbre ar-
rière est bloqué suite à une rupture, le limiteur de couple glisse durant le pic de charge pour protéger le moteur.
Mettre de l'huile sur le diamètre intérieur des coussinets (rep. 2, fig. 9) à l'intérieur du limiteur de couple (rep.
Î
1, fig. 9), utiliser de l'huile moteur SAE 15W-40.
10
04/2015
Fig. 8
Fig. 9
