10. Installation du silencieux d'aspiration d'air avec filtre intégré

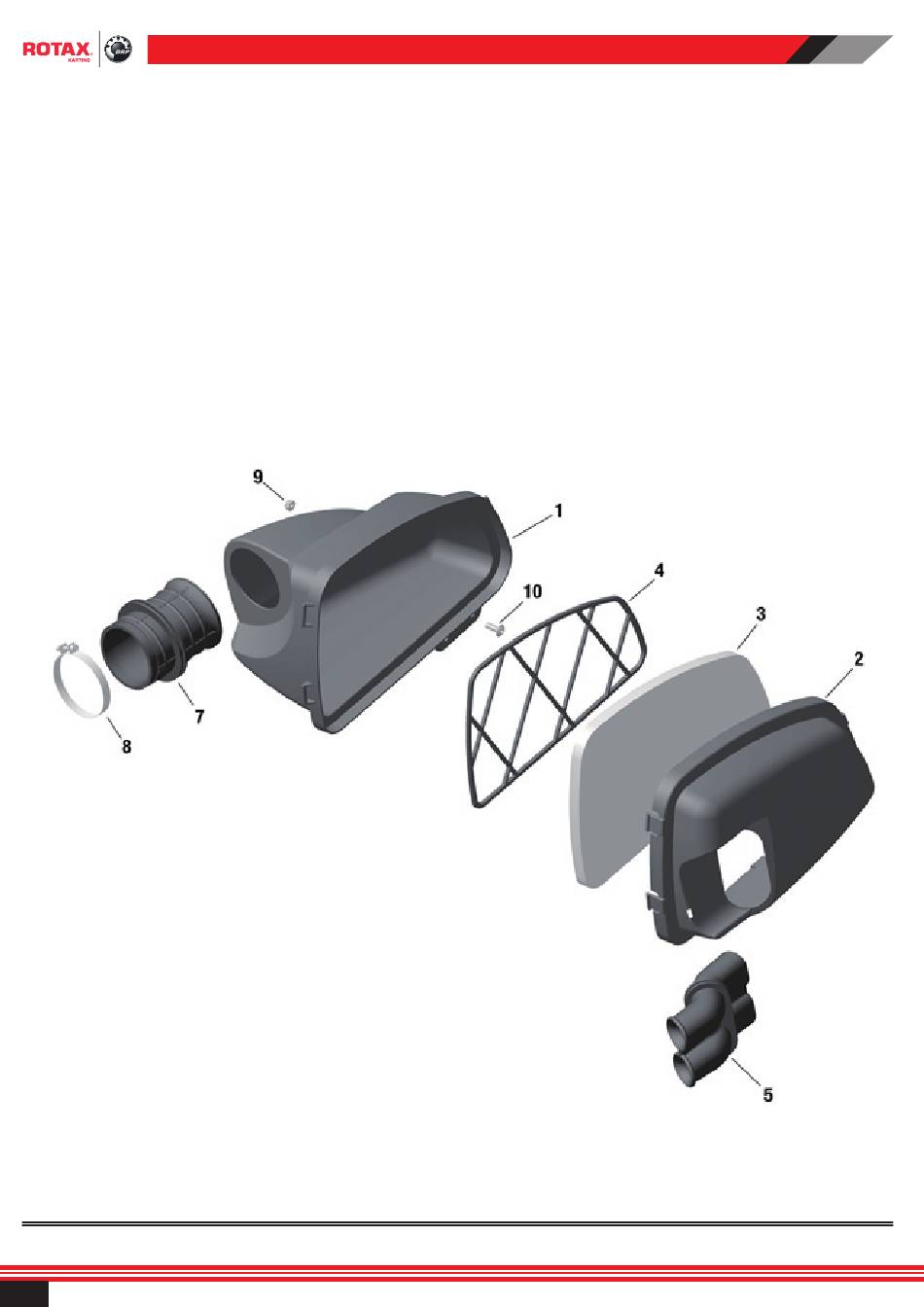

Voir Fig. 23.
Installer la pièce en caoutchouc (rep. 5) en position verticale dans la partie inférieure de la demi-coque du
Î
silencieux d'admission (rep. 2).
Installer le manchon (rep. 7) dans la demi-coque du silencieux d'admission (rep. 1) en mettant la flèche vers
Î
le carburateur.
Installer l'élément filtrant PMFR392.018 (rep. 3) avec son support PMFR392.019 (rep. 4).
Î
Assembler le filtre et le silencieux d'admission comme illustré dans la figure suivante. Vérifier que l'ensemble
Î
est correctement verrouillé.
Fixer le silencieux d'admission sur le carburateur avec le collier (rep. 8).
Î
‹ Remarque : Le manchon (rep. 7) est asymétrique et peut être tournée pour trouver la meilleure position possible
entre le carburateur et le silencieux d'admission.
Fixer le silencieux d'admission sur le châssis à l'aide de la vis CHC M6 (rep. 10).
Î
22
04/2015
K00366 / Fig. 23
