ADVERTENCIA
Peligro de lesiones debido a un elevado peso
Los dispositivos pesan mucho. A causa de ello, existe peligro de daños físicos
y accidentes.
• Utilice para el transporte y para el montaje los equipos de elevación
adecuados.
 ¡Nota!
Confirme en el Certificado de Montaje y Puesta en servicio que el
montaje y la puesta en servicio se han ejecutado de forma profesional.
Esto constituye un requisito de garantía obligatorio.
– Encargue la primera puesta en servicio y el mantenimiento anual
solo a personal especializado o al servicio posventa de Reflex.
6.1 Requisitos para el montaje
6.1.1 Comprobación del estado de suministro
El dispositivo se comprueba y embala cuidadosamente antes del envío. Sin
embargo, no pueden excluirse daños durante el transporte.
Proceda según sigue:
1. Compruebe la entrega tras la entrada de la mercancía.
• Si está completa.
• Si presenta daños debidos al transporte.
2. Documente los daños.
3. Póngase en contacto con el transportista para reclamar los daños.
6.2 Preparativos
Estado del equipo suministrado:
• Compruebe que todas las uniones atornilladas del equipo estén bien
apretadas. Reapriete los tornillos si fuera necesario.
Preparativos para el montaje del equipo:
• Prohibido el acceso a personas no autorizadas.
• Espacio protegido contra las heladas y bien ventilado.
– Temperatura ambiente 5 °C a 40 °C.
– Proteja el equipo de influencias meteorológicas directas.
• Suelo liso, con capacidad portante.
– Garantice una capacidad portante suficiente del suelo al llenar el
recipiente.
• Opción de llenado y evacuación.
– Ponga a disposición una conexión de llenado DN 15 según DIN EN
1717.
– Ponga a disposición una mezcla de agua fría opcional.
– Prepare una salida para el agua de vaciado.
• Conexión eléctrica,  5 "Datos técnicos",  52.
• Utilice solo equipos de transporte y elevación autorizados.
– Los puntos de tope del recipiente sirven exclusivamente como ayudas
para el montaje durante la instalación.

¡Nota!
Durante el dimensionado no se consideraron fuerzas de aceleración
transversales ni longitudinales. En caso de que puedan producirse
cargas de este tipo, deberá aportarse una prueba por separado y
acordarse.
6.3 Ejecución
ATENCIÓN
Daños a causa de un montaje inadecuado
Debido a las conexiones de tuberías o aparatos de la instalación pueden
generarse cargas adicionales del equipo.
• Las tuberías deben conectarse libres de fuerzas y pares y tenderse sin
oscilaciones.
• En caso necesario, facilite un apoyo para las tuberías o aparatos.
• En caso de preguntas, póngase en contacto con Reflex After Sales &
Service.
Para el montaje lleve a cabo los siguientes trabajos:
1. Posicione el dispositivo.
2. Establezca las conexiones del lado del agua a la instalación.
3. Establezca las interfaces según el esquema de bornes.

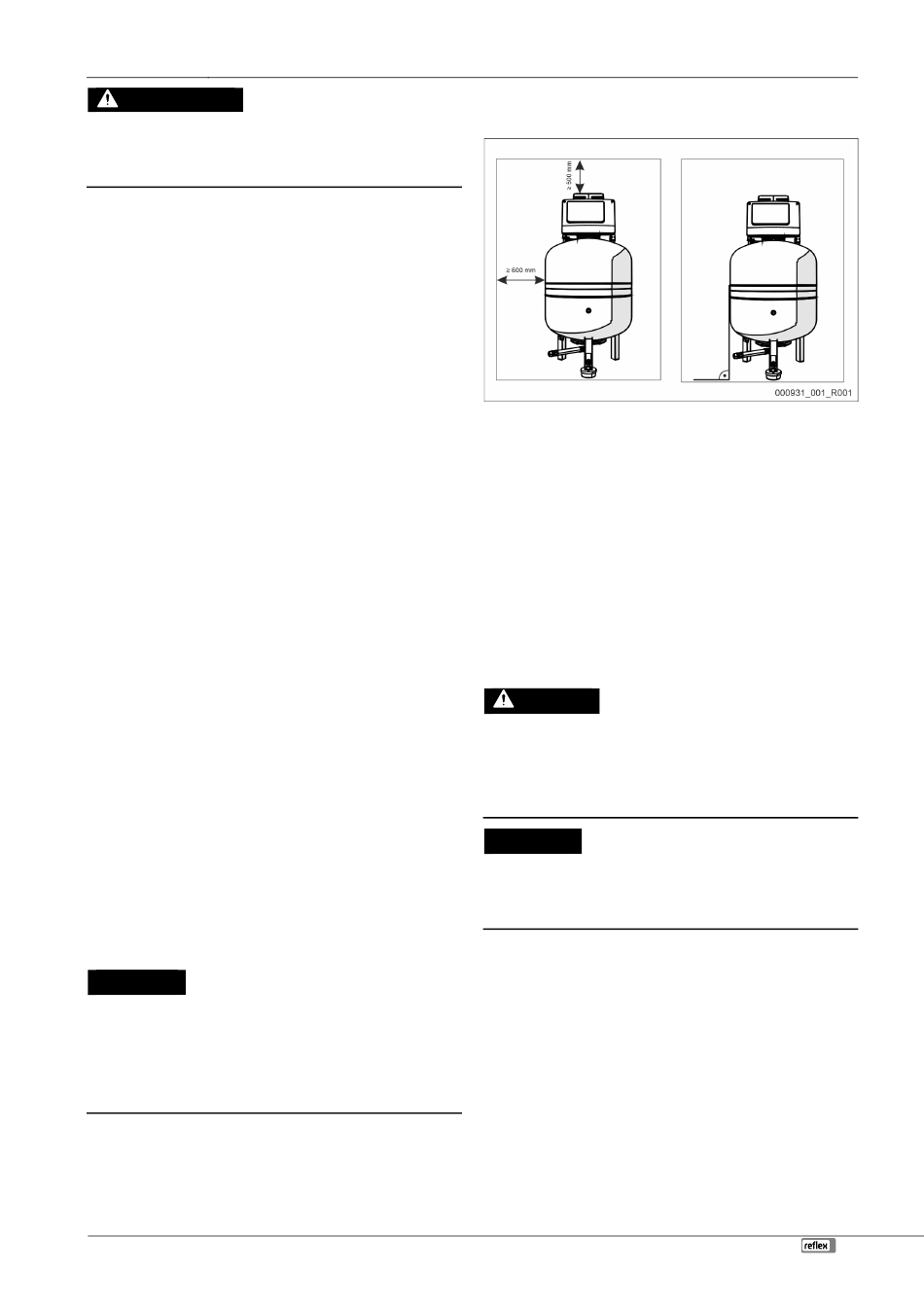

6.3.1 Instalación del recipiente
Al instalar el recipiente tenga en cuenta las siguientes indicaciones:
• Todas las aberturas de bridas son aberturas para la inspección y el
mantenimiento.
– Coloque el recipiente de manera que las distancias al muro y al techo
sean suficientes.
– En caso de que no sea posible una inspección visual suficiente,
deberán utilizarse medios auxiliares técnicos (espejo, cámara
endoscópica...).
• Coloque el recipiente sobre una superficie fija.
• Asegúrese de que se halle en una posición en ángulo recto y vertical.
• Asegúrese de que la medición del nivel de llenado «LIS» funciona
correctamente.
– No conecte el recipiente de forma fija en el suelo.
 ¡Nota!
La celda de medición de pesaje no es resistente a los golpes de presión
y no debe pintarse.
6.3.2 Conexión al sistema de la instalación
CUIDADO
Peligro de tropezar y sufrir caídas
Rebotes a causa de tropiezos o caídas debidos a líneas de cables o tuberías
durante el montaje.
Utilice el equipamiento de protección personal (casco de protección, ropa de
protección, guantes de protección, zapatos de seguridad).
• Procure que los cables y las tuberías entre la unidad de control y los
recipientes se tiendan de forma técnicamente correcta.
ATENCIÓN
Daños de las líneas de cables y tuberías
En caso de que se tiendan líneas de cables y tuberías de forma incorrecta
entre los recipientes y la unidad de control, estos pueden dañarse.
• Tienda las líneas de cables y tuberías de forma técnicamente correcta
sobre el suelo.
 ¡Nota!
Todas las conexiones de los recipientes deben equiparse en el lado del
agua con una válvula de caperuzón y un dispositivo de vaciado (incluido
en el volumen de suministro).
