 Υπόδειξη!
Κάθε σύνδεση δοχείου πρέπει να εξοπλίζεται στην πλευρά της
υδραυλικής εγκατάστασης με μια βαλβίδα με καπάκι ασφαλείας και μια
διάταξη εκκένωσης (περιλαμβάνονται στον παραδοτέο εξοπλισμό).

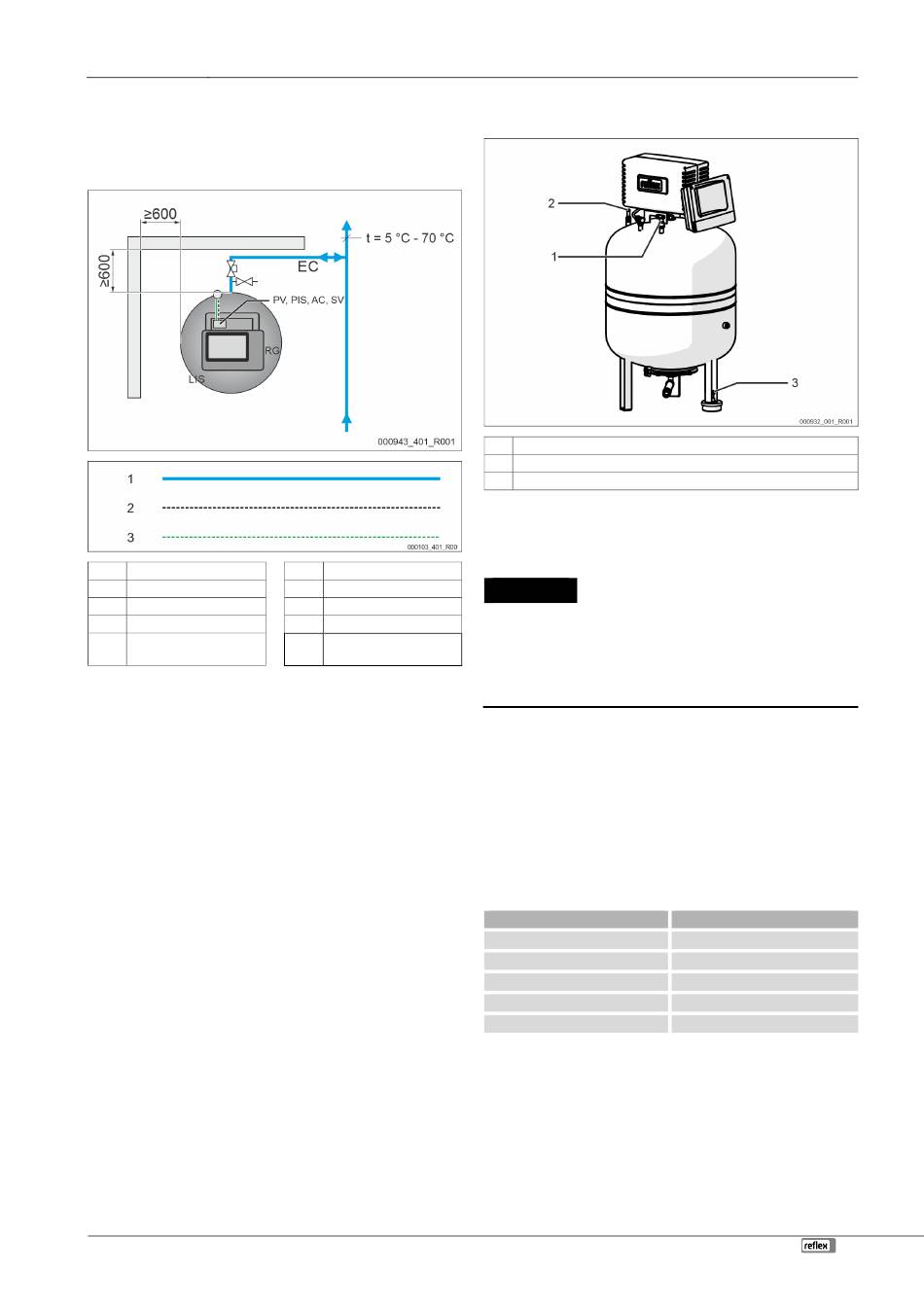

6.3.2.1 Σύνδεση παροχής νερού
1 Υδραγωγός
2 Αγωγός πεπιεσμένου αέρα
3 Ηλεκτρική γραμμή
RG Βασικό δοχείο
LIS Μέτρηση στάθμης
πλήρωσης
Προκειμένου να διασφαλιστεί η λειτουργία της διάταξης μέτρησης στάθμης
πλήρωσης «LIS», το βασικό δοχείο πρέπει να συνδεθεί στο σύστημα της
εγκατάστασης μέσω της παρεχόμενης εύκαμπτης .
Το βασικό δοχείο διαθέτει στον αγωγό διαστολής EC μια διάταξη φραγής με
προστασία και μια διάταξη εκκένωσης.
Η ενοποίηση με το σύστημα της εγκατάστασης πρέπει να γίνει στα σημεία με
θερμοκρασίες 5 °C – 70 °C. Αυτή είναι σε εγκαταστάσεις θέρμανσης κατά κανόνα
η επιστροφή και σε εγκαταστάσεις ψύξης η προσαγωγή. Δεν πρέπει να
ασκούνται δυναμικές πιέσεις αντλιών δικτύου.
Αν οι θερμοκρασίες βρίσκονται εκτός του εύρους 5 °C – 70 °C, πρέπει ανάμεσα
στο σύστημα της εγκατάστασης και στο Reflexomat να τοποθετηθούν ενδιάμεσα
δοχεία στον αγωγό διαστολής για προστασία της εγκατάστασης.
 Υπόδειξη!
Λεπτομέρειες σχετικά με το κύκλωμα συνδεσμολογίας των Reflexomat ή
των ενδιάμεσων δοχείων, καθώς και τις διαστάσεις των αγωγών
διαστολής, θα βρείτε στα έγγραφα σχεδιασμού. Σχετικές υποδείξεις θα
βρείτε και στις οδηγίες σχεδιασμού Reflex ή στο πρόγραμμα
υπολογισμού RSP.
SV Βαλβίδα ασφαλείας
PV Ηλεκτρομαγνητική βαλβίδα
PIS Αισθητήρας πίεσης
AC Αγωγός πεπιεσμένου αέρα
EC Αγωγός διαστολής
Reflexomat RSC Smart — 21.10.2025-Rev. C
6.3.2.2 Σύνδεση της μονάδας ελέγχου
Οι συνδέσεις βρίσκονται στο βασικό δοχείο.
1 Αισθητήρας πίεσης PIS
2 Βαλβίδα ασφαλείας SV
3 Στοιχείο μέτρησης βάρους LIS
Τοποθετήστε το στοιχείο μέτρησης βάρους,  6.3.3 "Τοποθέτηση του στοιχείου
μέτρησης βάρους",  341.
6.3.3 Τοποθέτηση του στοιχείου μέτρησης βάρους
ΠΡΟΣΟΧΗ
Πρόκληση ζημιών στο δοχείο μέτρησης πίεσης εξαιτίας εσφαλμένης
τοποθέτησης
Από την εσφαλμένη συναρμολόγηση μπορεί να προκληθούν σφάλματα,
δυσλειτουργίες και εσφαλμένες μετρήσεις του δοχείου μέτρησης πίεσης για τη
διάταξη μέτρησης στάθμης LIS.
• Λάβετε υπόψη τις υποδείξεις για τη συναρμολόγηση του δοχείου
μέτρησης πίεσης.
Τοποθετήστε το στοιχείο μέτρησης βάρους για τη μέτρηση της στάθμης πλήρωσης
LIS, όταν το βασικό δοχείο βρίσκεται πλέον στην οριστική του θέση,  6.3.1
"Τοποθέτηση του δοχείου",  340. Λάβετε υπόψη τις ακόλουθες υποδείξεις:
• Αφαιρέστε την ασφάλεια μεταφοράς από το πέλμα στήριξης του βασικού
δοχείου.
• Αντικαταστήστε την ασφάλεια μεταφοράς με το στοιχείο μέτρησης βάρους.
• Αποφύγετε τις απότομες επιβαρύνσεις του στοιχείου μέτρησης βάρους π.χ.
λόγω μεταγενέστερης ευθυγράμμισης του δοχείου.
• Συναρμολογήστε το βύσμα M12 στο στοιχείο μέτρησης βάρους. (σφίξιμο με
το χέρι)
Τιμές αναφοράς για τις μετρήσεις στάθμης πλήρωσης:
Βασικό δοχείο
200 l
300 l
400 l
500 l
600 l
6.4 Παραλλαγές αναπλήρωσης και απαέρωσης
6.4.1 Λειτουργία
Η στάθμη πλήρωσης στο βασικό δοχείο καταγράφεται μέσω του στοιχείου
μέτρησης βάρους LIS και αναλύεται από το σύστημα ελέγχου. Αν η στάθμη νερού
πέσει κάτω από την ρυθμισμένη τιμή, ενεργοποιείται η εξωτερική αναπλήρωση.
Συναρμολόγηση
Εύρος μέτρησης
0 – 4 bar
0 – 10 bar
0 – 10 bar
0 – 10 bar
0 – 25 bar
