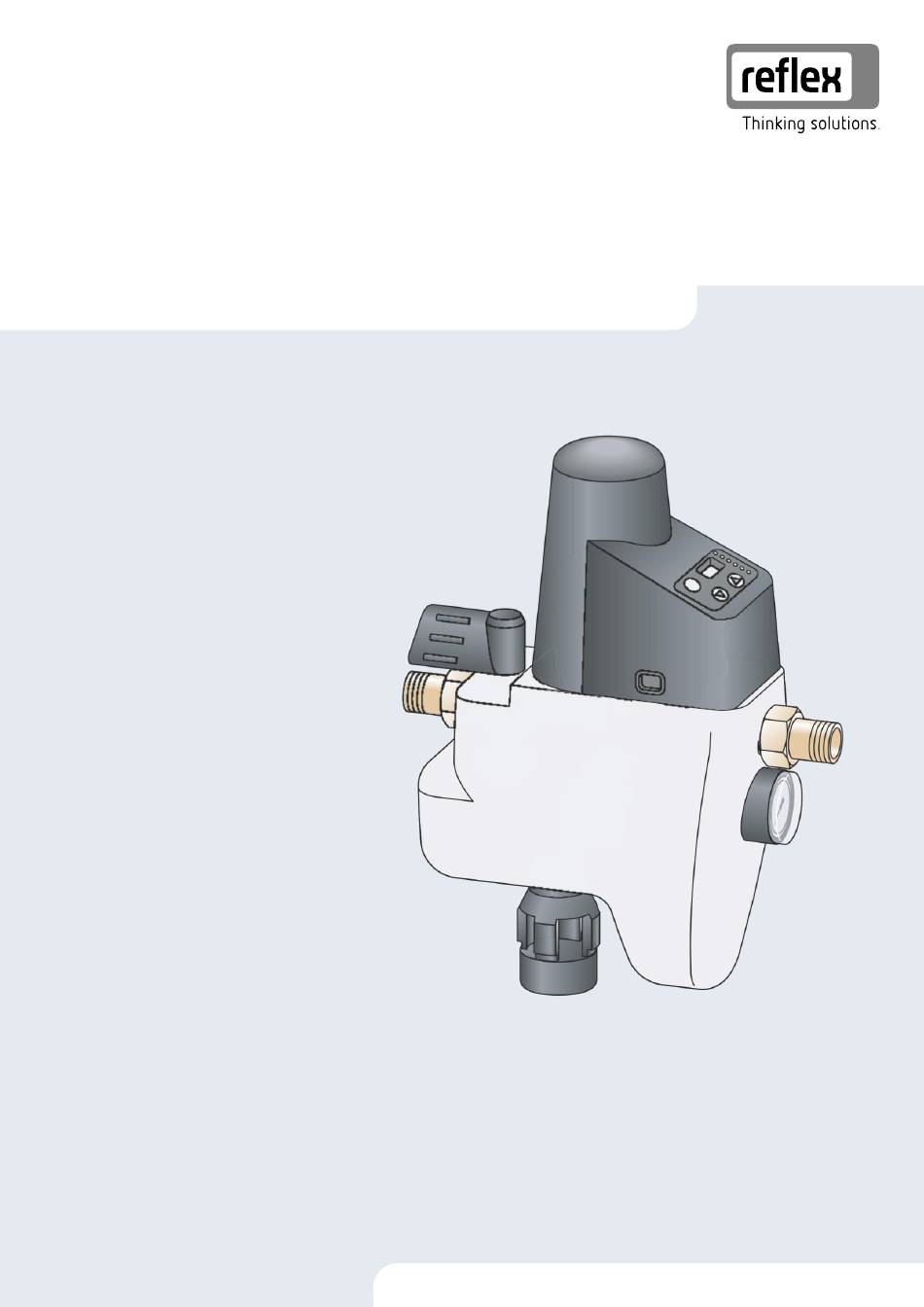

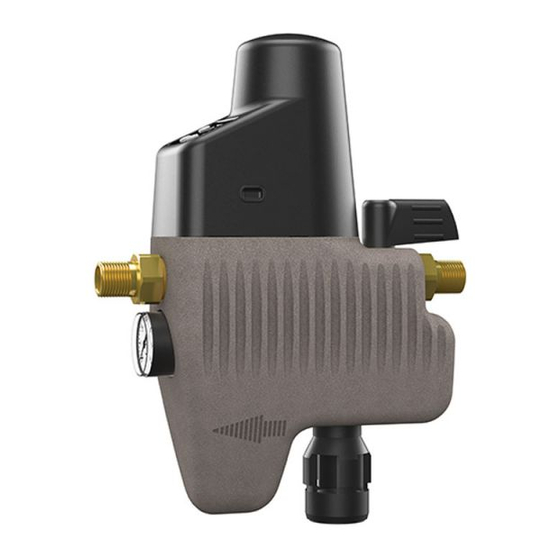

- Page 1 Fillcontrol Plus Compact 16.12.2020 - Rev. C Mode d’emploi Mode d’emploi original...
-
Page 2: Table Des Matières
Contrôle de l’état à la livraison ..........5 Préparatifs ....................5 Réalisation ....................5 Schéma de connexion ................5 Raccordement électrique ............... 6 6.5.1 Schéma des bornes ..............6 2 — Français Fillcontrol Plus Compact — 16.12.2020 - Rev. C... -
Page 3: Remarques À Propos Du Mode D'emploi
Confiez la première mise en service ainsi que la maintenance annuelle Conditions d'exploitation interdites au service après-vente du fabricant Reflex, voir le chapitre 11.1 "Service après-vente du fabricant Reflex" à la page 9. L’appareil ne convient pas aux applications suivantes : •... -
Page 4: Description De L'appareil
Pression d’alimentation min. + 1,3 bar Pression de distribution max. ≤ 1,5 bar Surpression de fonctionnement 10 bar admissible Température de service admissible 70 °C Liquide en circulation Eau potable 4 — Français Fillcontrol Plus Compact — 16.12.2020 - Rev. C... -
Page 5: Montage
Vase d’expansion de pression Compteur d’eau à impulsions • Dommages dus au transport. à membrane Documentez les dommages. Robinet de réalimentation Défaut collectif Contactez le transporteur afin de signaler les dommages. Fillcontrol Fillcontrol Plus Compact — 16.12.2020 - Rev. C Français — 5... -
Page 6: Raccordement Électrique
La pression de remplissage pour la réalimentation en l’eau potable de • Minirupteur l’installation se calcule comme suit : • Minirupteur Pression de remplissage ≥ P + 0,3 bar Générateur de signaux 6 — Français Fillcontrol Plus Compact — 16.12.2020 - Rev. C... -
Page 7: Saisie De La Pression De Service Minimale Dans L'unité De Commande
émis. inverse. Montez un manomètre de contrôle. Lisez directement le réglage sélectionné sur le manomètre de contrôle, voir le chapitre 4.2 "Synoptique" à la page 4. Fillcontrol Plus Compact — 16.12.2020 - Rev. C Français — 7... -
Page 8: Fonction De Fermeture D'urgence
Acquitter l’erreur (appuyer pendant 3 s sur la touche réalimentation « Mode ») • En cas d’utilisation d’une préparation de l’eau, le capteur de pression externe « reflex FE » doit être installé Le nombre maximal de 2 cycles • Rechercher et éliminer la fuite sur le réseau de réalimentation par heure a... -
Page 9: Démontage
La sortie du liquide brûlant peut causer des brûlures. • Observez une distance suffisante par rapport au fluide évacué. • Portez un équipement de protection individuelle adéquat (gants et lunettes de protection). Fillcontrol Plus Compact — 16.12.2020 - Rev. C Français — 9... - Page 10 Certificat de montage et de mise en service – L’appareil a été monté et mis en service conformément au mode d’emploi. Le réglage de la commande correspond aux rapports locaux. Typ / Type: Fabr. Nr. / Serial-No. 10 — Français Fillcontrol Plus Compact — 16.12.2020 - Rev. C...
