Composants du serveur

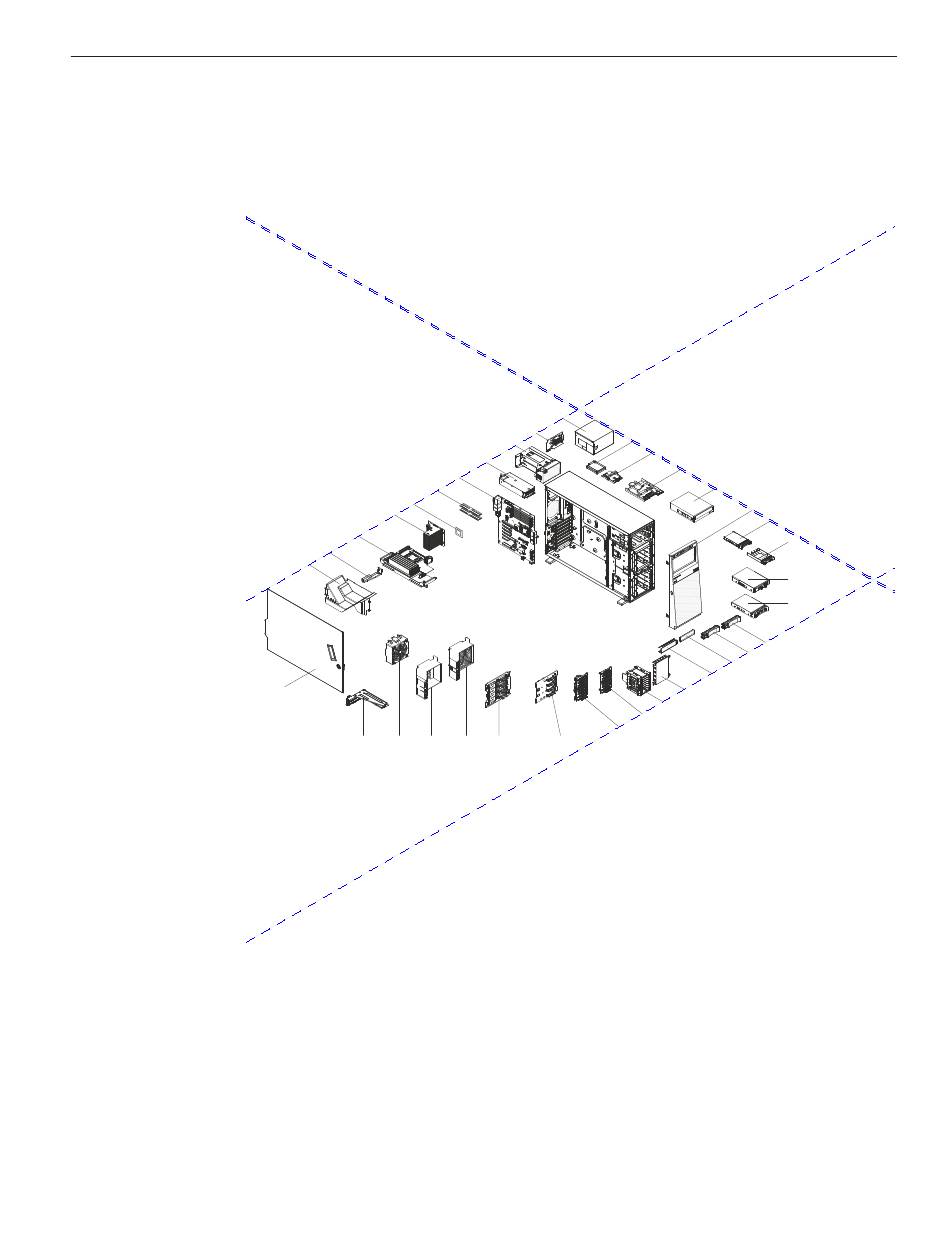

La figure suivante présente les principaux composants du serveur.
Il se peut que les figures contenues dans le présent document ne correspondent
pas exactement à votre configuration matérielle.
Boîtier d'alimentation de secours
Bloc d'alimentation remplaçable à chaud
Carte mère
Barrettes DIMM
Microprocess r eu
Dissipateur thermique
Carte d'extension du
microprocesseur 2
Crochet
Grille
d'aération
Carter latéral
gauche
Assemblage Ventilateur
Obturateur
PCI-X arrière
de
ventilateur
Bloc d'alimentation fixe
Carte bus d'alimentation
Ventilateur Fond de Fond de
avant
panier d'unités panier d'unités
de disque dur de disque dur
3,5 pouces à 3,5 pouces
remplacement remplaçables
à chaud
standard
Chapitre 2. Installation des périphériques en option
Batterie d'adaptateur RAID
Support de batterie d'adaptateur RAID
Assemblage du panneau d'information opérateur
Unité de DVD-ROM
Panneau frontal
Unité de disque dur 2,5 pouces
remplaçable à chaud
Obturateur d'unité de
disque dur 2,5 pouces
Unité de disque dur 3,5
pouces à remplacement
standard
Unité de disque dur 3,5
pouces remplaçable à chaud
Obturateur d'unité de disque dur
3,5 pouces à remplacement standard
Obturateur d'unité de disque dur 3,5 pouces
Panneau frontal 5,25 pouces
Obturateur électromagnétique
Obturateur du boîtier d'unités de disque dur
Boîtier d'unités de disque dur 2,5 pouces
Fond de panier d'unités de disque dur 2,5 pouces remplaçables à chaud
Fond de panier
d'unités de disque dur
2,5 pouces remplaçables
à chaud avec extension
remplaçable à chaud
33
