Glissière d'unité
9. Installez les blindages électromagnétiques sur la baie d'unité de bande.
Si vous avez d'autres périphériques à installer ou à retirer, faites-le maintenant.
Sinon, passez à la section «Fin de l'installation», à la page 98.
Remplacement d'une unité de bande en option :
Les informations suivantes indiquent comment remplacer une unité de bande en
option.
Pour remplacer une unité de bande pleine hauteur en option, procédez comme suit
:
1. Lisez les consignes de sécurité qui commencent par «Sécurité», à la page ix et
«Conseils d'installation», à la page 40.
2. Mettez le serveur (voir «Mise hors tension du serveur», à la page 28) et tous
les périphériques reliés hors tension. Débranchez tous les cordons
d'alimentation, puis tous les câbles externes du serveur.
3. Déverrouillez et retirez le carter latéral gauche (voir «Retrait du carter latéral
gauche», à la page 44).
4. Ouvrez le panneau frontal (voir «Retrait du panneau frontal», à la page 220).
5. Retirez la grille d'aération (voir «Retrait de la grille d'aération», à la page 46).
6. Retirez le boîtier de ventilation (voir «Retrait du bloc de ventilation», à la
page 47).
7. Retirez l'unité de bande existante (voir «Retrait d'une unité de bande en
option», à la page 248).
8. Mettez l'emballage antistatique contenant l'unité de DVD en contact avec une
surface métallique non peinte du serveur avant de déballer l'unité de DVD.
9. Installez la glissière d'unité sur l'unité de bande en utilisant les trous les plus
proches du centre de l'unité.
10. Le cas échéant, suivez les instructions fournies avec l'unité pour positionner
les cavaliers et les commutateurs.

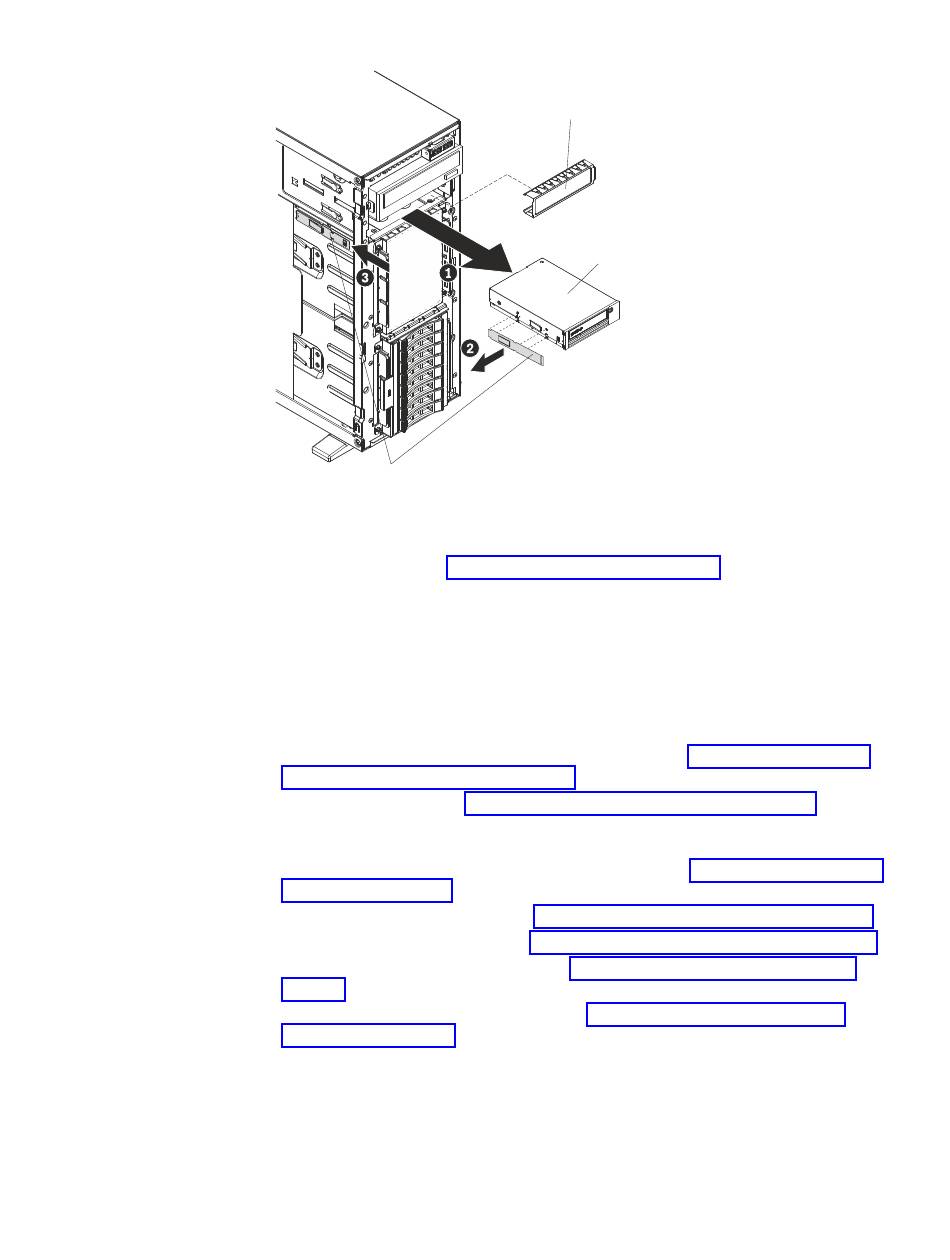

Obturateur électromagnétique»
Unité de bande
Chapitre 6. Retrait et remplacement de composants
249
