v L'installation ou le retrait de barrettes DIMM modifie la configuration du
serveur. Au redémarrage du serveur, un message indique que la configuration
de la mémoire a changé.

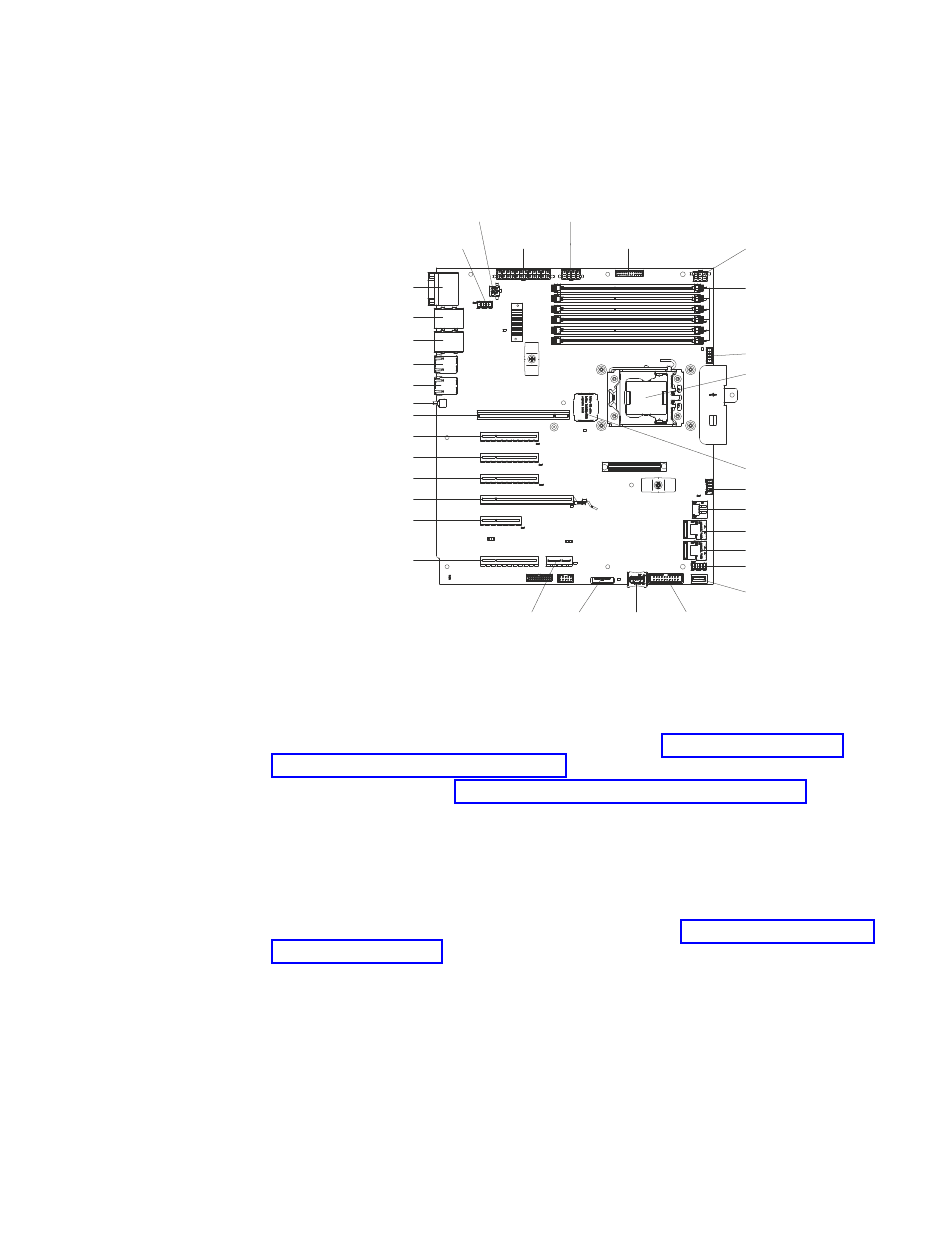

La figure suivante présente l'emplacement des connecteurs DIMM sur la carte
mère.
Connecteur
du ventilateur 4
Haut : série, bas : vidéo
LAN1 / USB 1, 2
LAN2 / USB 3, 4
LAN 3
LAN 4
Bouton d'interruption non masquable
CPU2 PCI-e
Emplacement PCI 1
Emplacement PCI 2
Emplacement PCI 3
Emplacement PCI 4
Emplacement PCI 5
Emplacement PCI 6
Pour installer des barrettes DIMM, procédez comme suit :
Procédure
1. Lisez les informations de sécurité contenues dans «Sécurité», à la page ix et
«Conseils d'installation», à la page 40.
2. Mettez le serveur (voir «Mise hors tension du serveur», à la page 28) et tous les
périphériques reliés hors tension. Débranchez tous les cordons d'alimentation et
tous les câbles externes nécessaires pour pouvoir remplacer l'unité.
3. Couchez délicatement le serveur sur le côté de sorte qu'il repose bien à plat
(carter vers le haut).
Avertissement : Veillez à ne pas laisser tomber le serveur.
4. Déverrouillez et retirez le carter latéral gauche (voir «Retrait du carter latéral
gauche», à la page 44).
5. Ouvrez la patte de retenue située à chaque extrémité du connecteur DIMM.
Avertissement : Pour ne pas casser les pattes de retenue ou endommager les
connecteurs DIMM, ouvrez et fermez les pattes avec précaution.
Alimentation
CPU 2_DDR 2
Alimentation DDR 1
Signal de l'unité
Alimentation ATX
d'alimentation électrique
Alimentation
Batterie
PCIx
Chapitre 6. Retrait et remplacement de composants
Connecteur d'alimentation
du microprocesseur 1
DIMM 1-6
Connecteur du ventilateur 1
Microprocess
Connecteur de carte d'extension
du microprocesseur 2
Connecteur du ventilateur 2
SATA (haut : 1, bas : 0)
SAS 1
SAS 0
Connecteur du ventilateur 3
Unité de bande USB
Unité flash
Connecteur d'entrée-sortie avant
USB
eu
r 1
305
