10. Alignez les trous de l'outil d'installation du microprocesseur avec les vis du
11. Retirez avec précaution le microprocesseur sans l'incliner de son socket, puis
316
System x3300 M4 Type 7382 - Guide d'installation et de maintenance

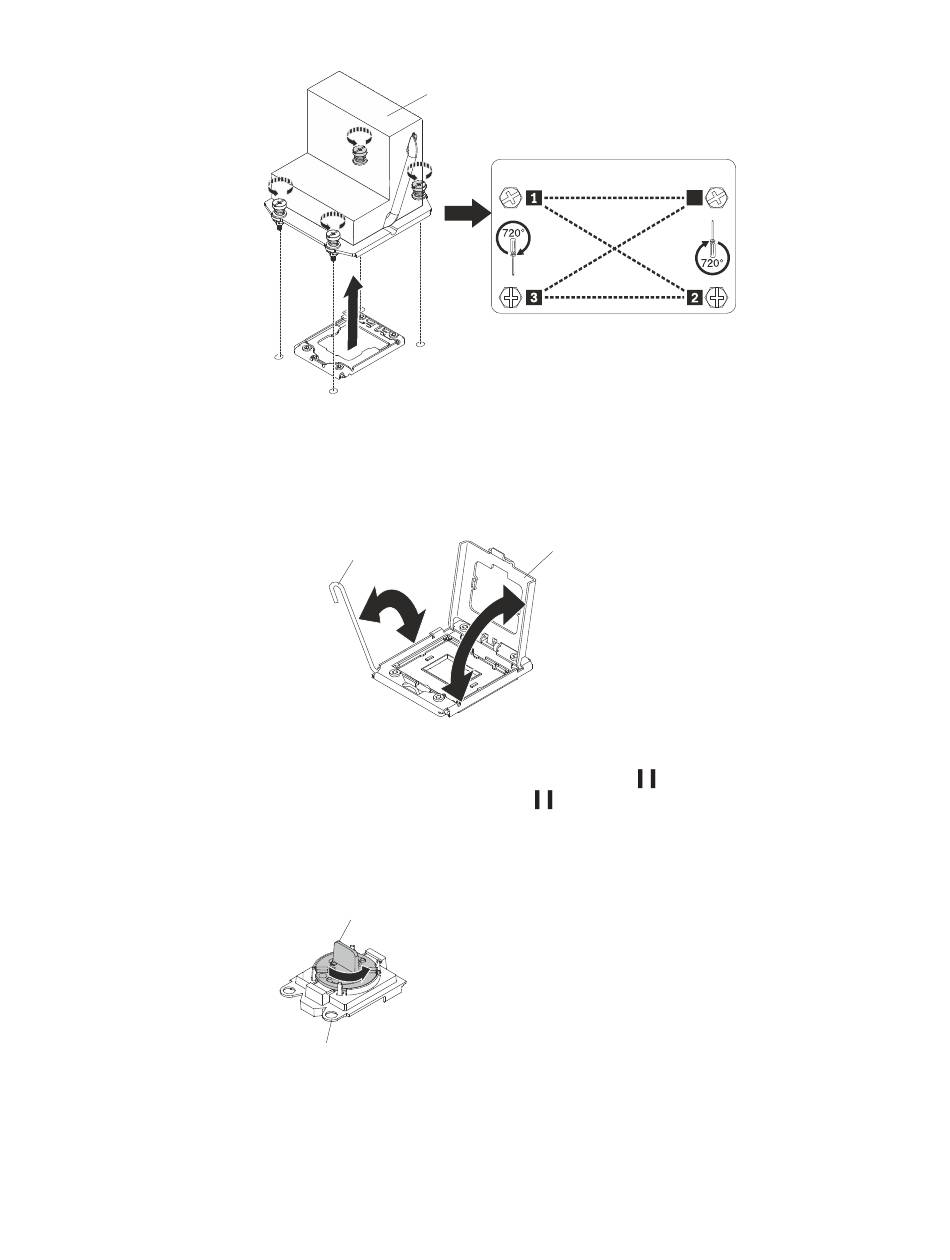

8. Relâchez le taquet de blocage du microprocesseur en poussant l'extrémité vers
le bas, puis sur le côté, et en le relâchant pour le placer en position ouverte
(vers le haut).
9. Ouvrez le cadre support du microprocesseur en soulevant le taquet figurant
sur le coin supérieur. Maintenez le cadre support en position ouverte.
Levier de dégagement
du microprocesseur
support du microprocesseur, puis placez l'outil d'installation du
microprocesseur au-dessus du microprocesseur 1 . Tournez la poignée dans
le sens des aiguilles d'une montre 2 afin d'attacher l'outil du
microprocesseur.
Remarque : En faisant pivoter cette poignée vous pouvez saisir ou relâcher le
microprocesseur.
Poignée
Outil d'installation
posez-le sur une surface antistatique. Retirez le microprocesseur de l'outil
d'installation en faisant tourner la poignée dans le sens des aiguilles d'une
montre.
Avertissement : Veillez à ne pas toucher les broches du socket. Les broches
sont fragiles. Si les broches sont endommagées, vous devez remplacer la carte
mère.
REPETEZ LA SEQUENCE JUSQU'AU
SERRAGE COMPLET.
Cadre support
du microprocesseur
4
