82
System x3300 M4 Type 7382 - Guide d'installation et de maintenance
Tableau 16. Instructions de configuration des ventilateurs (suite)
Ventilateurs
Conditions
1
Ventilateur de secours en option (réf. 00D2593)
Avertissement : Si le ventilateur 3 est installé et que des barrettes
DIMM 16 Go 1,5 V / 32 Go 1,35 V sont installées, le ventilateur 1
doit également être installé.
1. Lisez les consignes de sécurité qui commencent par «Sécurité», à la page ix et
«Conseils d'installation», à la page 40.
2. Mettez le serveur (voir «Mise hors tension du serveur», à la page 28) et tous
les périphériques reliés hors tension. Débranchez tous les cordons
d'alimentation, puis tous les câbles externes du serveur.
3. Couchez délicatement le serveur sur le côté de sorte qu'il repose bien à plat
(carter vers le haut).
Avertissement : Veillez à ne pas laisser tomber le serveur.
4. Déverrouillez et retirez le carter latéral gauche (voir «Retrait du carter latéral
gauche», à la page 44).
5. Retirez la grille d'aération (voir «Retrait de la grille d'aération», à la page 46).
6. Retirez le bloc de ventilation (voir «Retrait du bloc de ventilation», à la page
47).
7. Mettez l'emballage antistatique contenant la carte d'extension du
microprocesseur 2 en contact avec une surface métallique non peinte du
serveur avant de déballer la carte.

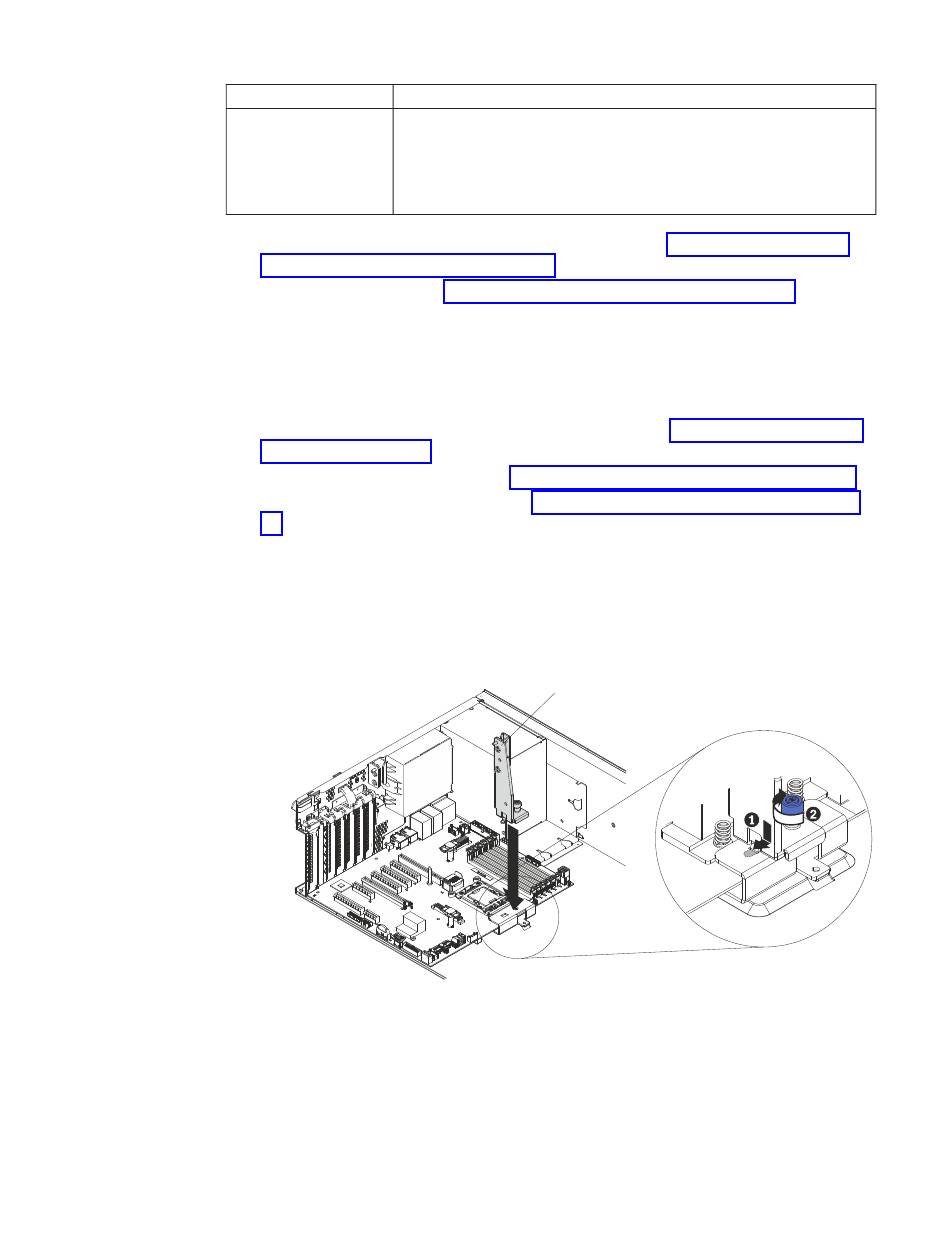

8. Installez le support latéral de la carte d'extension du microprocesseur 2.
a. Alignez le support latéral avec les trous sur le châssis et installez-le sur la
carte mère.
b. Fixez la vis moletée sur le support latéral.
9. Retirez le carter du connecteur de carte d'extension du microprocesseur 2,
ainsi que les étiquettes de l'emplacement CPU et de l'emplacement PCI 1 sur
la carte mère.
Support de carte d'extension
du microprocesseur 2
