Fond de panier d'unités de disque dur
3,5 pouces remplaçables à chaud
Connecteur
SMbus
Connecteur
m -
ini SAS

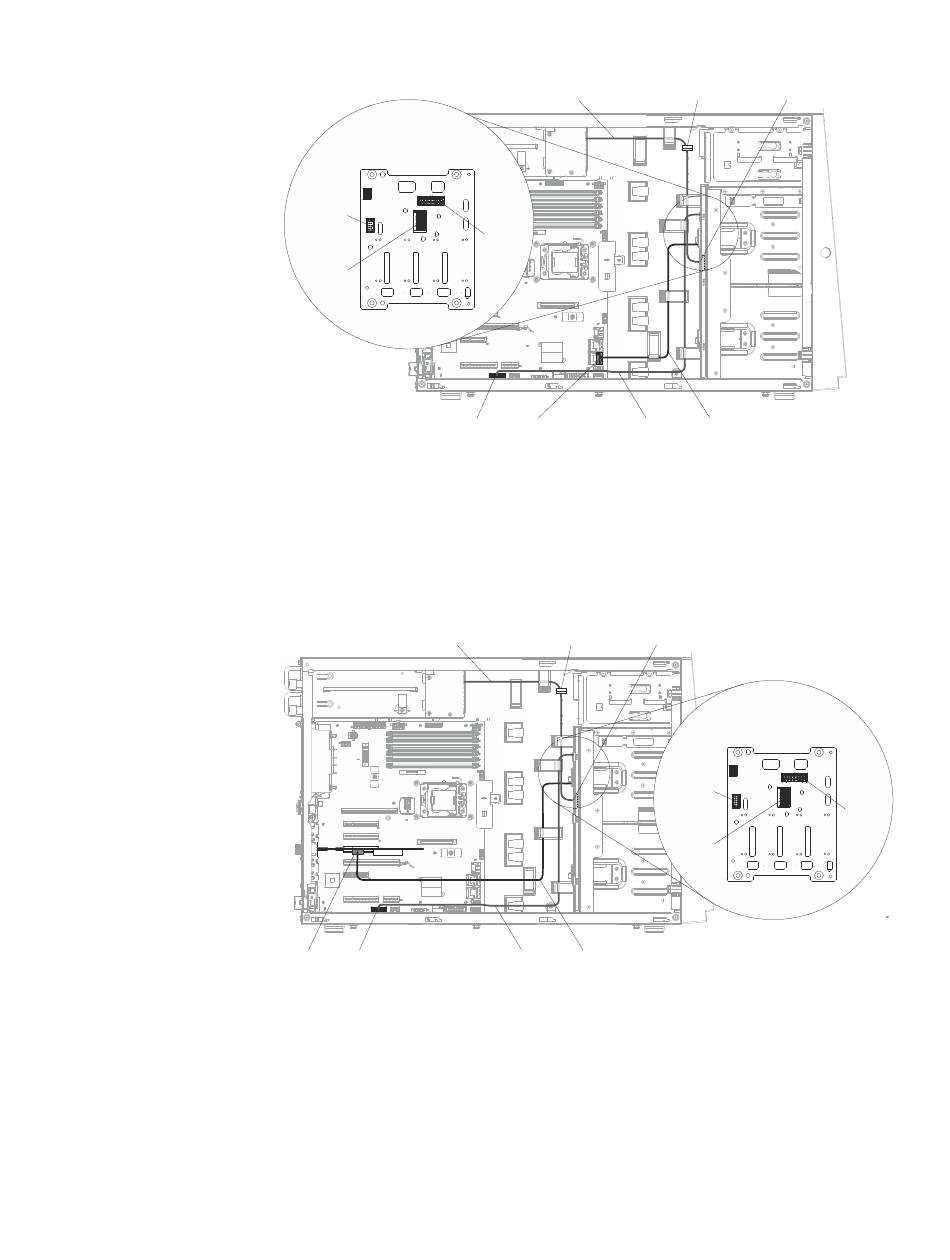

10. Pour les modèles de serveur avec quatre unités de disque dur 3,5 pouces
remplaçables à chaud avec bloc d'alimentation de secours et adaptateur
ServeRAID :
Remarque : Vous devez utiliser un cordon d'alimentation 2x8 broches vers 2x7
broches pour les modèles de serveur fournis avec un bloc d'alimentation de
secours.
Cordon d'alimentation
Connecteur
Connecteur
m -
ini SAS 0
SMbus
11. Pour les modèles de serveur avec huit unités de disque dur 3,5 pouces
remplaçables à chaud avec bloc d'alimentation de secours :
Remarque : Vous devez utiliser deux cordons d'alimentation 2x8 broches vers
2x7 broches pour les modèles de serveur fournis avec un bloc d'alimentation
de secours.
Cordon d'alimentation
Connecteur
d'alimentation
Connecteur
Connecteur
SMbus
m -
ini SAS 0
Connecteur du cordon
d'alimentation (16 broches)
Câble m -
ini SAS
Câble SMbus
Chapitre 6. Retrait et remplacement de composants
Connecteur du cordon
Connecteur du cordon
d'alimentation (16 broches)
d'alimentation (14 broches)
Câble
Câble
SMbus
m -
ini SAS
Connecteur du cordon
d'alimentation (14 broches)
Fond de panier d'unités de disque dur
3,5 pouces remplaçables à chaud
Connecteur
SMbus
Connecteur
Mini SAS
Connecteur
d'alimentation
