Assemblage en tant qu'appareil autonome (montage mural)
Pour un refroidissement optimal, l'appareil doit être monté verticalement. Cependant, lorsque l'espace est limité, un montage horizontal est acceptable.
Les 3 supports de montage mural fournis avec la version pour montage mural servent à fixer le boîtier d'installation sur la surface de montage, en
maintenant une distance permettant un nettoyage éventuel entre le boîtier et la surface de montage. Utiliser les rondelles fournies pour protéger la
peinture.
Les boulons doivent être de type M6 pour le FCD 303-315 et M8 pour le FCD 322-335.
Voir les schémas de dimensions.
Montage sur le moteur
Le boîtier d'installation doit généralement être monté sur la surface du
châssis du moteur, plutôt que sur le boîtier de raccordement du moteur.
Le moteur/moteur à paliers peut être monté avec l'arbre vertical ou ho-
rizontal. L'appareil ne doit pas être monté à l'envers (dissipateur de cha-
leur dirigé vers le bas). Le refroidissement de la partie électronique est
indépendant du ventilateur de refroidissement du moteur. Aucune plaque
d'adaptation n'est nécessaire pour un montage direct sur des moteurs
Danfoss Bauer. Pour un montage sur un moteur (autre que Danfoss
Bauer), une plaque d'adaptation doit généralement être utilisée. À cet
effet, une plaque neutre dotée d'un joint et de vis de fixation du boîtier
d'installation est disponible. Les perçages et le joint qui conviennent au
moteur sont en fonction de l'installation. S'assurer que la force mécanique
des vis de fixation et des filets suffisent à l'application. La résistance aux
vibrations mécaniques spécifiée ne concerne pas un montage sur un mo-
teur autre que Danfoss Bauer, car la stabilité du châssis du moteur et des
filets ne sont pas du ressort et de la responsabilité de Danfoss Drives.
Cela s'applique également à la classe de protection. Ne pas oublier que
le variateur de fréquence ne peut être utilisé pour soulever le moteur/le
moteur à paliers.
1.
Préparer la plaque d'adaptation de montage sur moteur en per-
çant les trous de fixation et de passage des câbles.
2.
Monter la plaque sur le moteur avec le joint normal du boîtier
de raccordement.
3.
Percer les 4 trous de vis pour monter la plaque d'adaptation
(trous extérieurs).
4.
Monter le boîtier de raccordement sur le moteur au moyen des
4 vis et du joint d'étanchéité fournis.
Utiliser les rondelles éventail pour sécuriser le branchement du
conducteur selon EN 60204. Les vis doivent être serrées à 5 Nm.
®
FCD 300 dé-
®
MG.90.S1.04 - VLT
est une marque déposée Danfoss

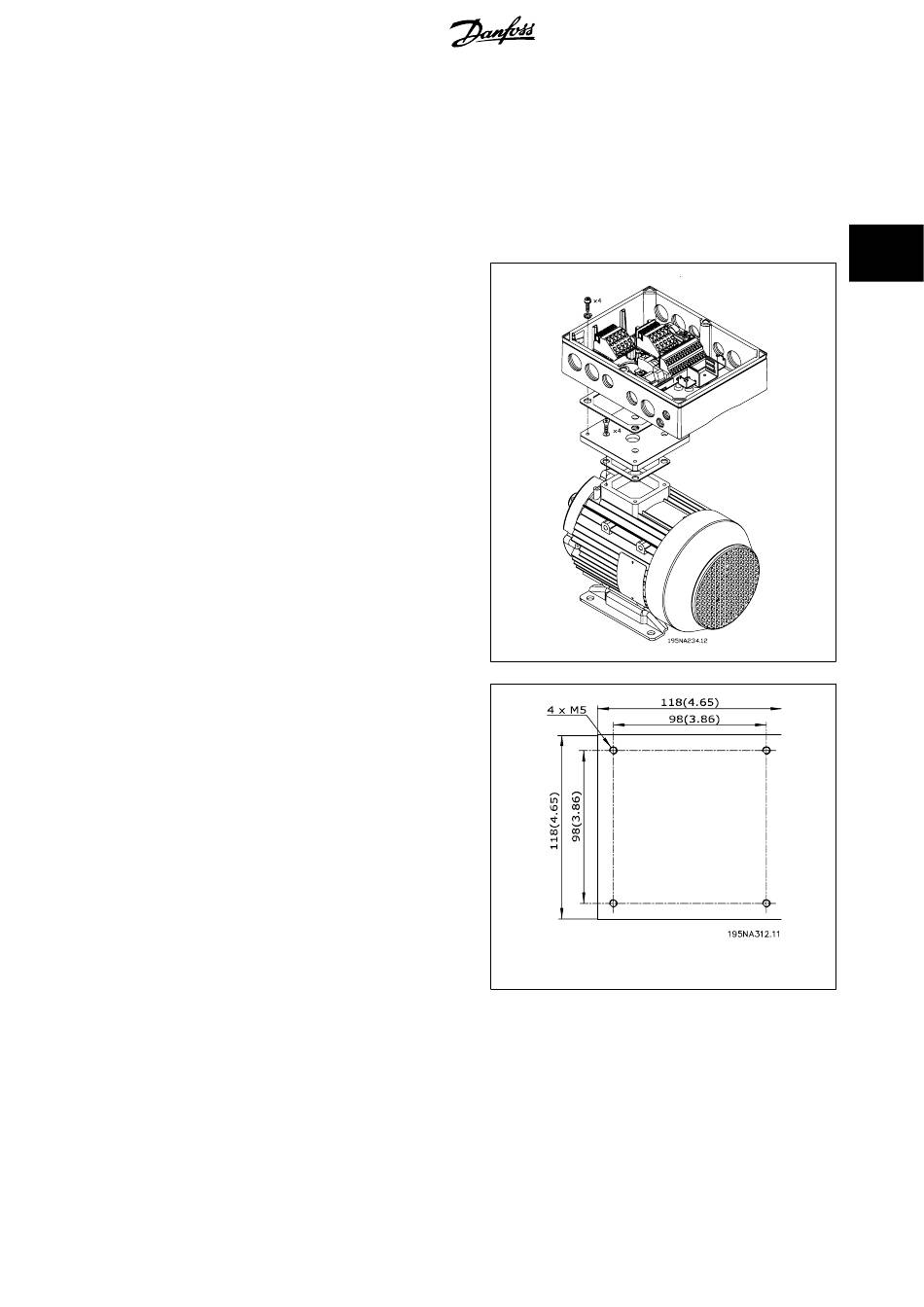

Illustration 3.1: Plaque d'adaptation universelle
