4 Programmation
Description du choix:
Affichage sous forme d'une valeur.
617
Journal des pannes : Valeur
Valeur:
[Indice 1 à 10] Valeur : 0 - 9999
Fonction:
Ce paramètre permet de voir à quelle valeur un arrêt s'est produit. L'unité
de la valeur dépend de l'alarme activée au paramètre 615
défauts : code de panne
.
4
Description du choix:
Affichage sous forme d'une valeur.
618
Reset du compteur de kWh
Valeur:
Pas de reset (PAS DE RESET)
Réinitialisation (RESET COMPTEUR)
Fonction:
Compteur de kWh
Reset du paramètre 602
Description du choix:
Si la valeur
Reset
[1] est sélectionnée et que vous appuyez sur la touche
[OK], le compteur de kWh du variateur de fréquence est remis à zéro. Ce
paramètre ne peut être sélectionné via la liaison série.
N.B.!
Lorsque la touche [OK] est activée, la remise à zéro
est effectuée.
619
Reset compteur heures de fonctionnement
Valeur:
Pas de reset (PAS DE RESET)
Réinitialisation (RESET COMPTEUR)
Fonction:
Heures de fonctionnement
Reset du paramètre 601
Description du choix:
Si la valeur
Reset
[1] est sélectionnée et que vous appuyez sur la touche
Heures de fonctionnement
[OK], le paramètre 601
quence est remis à zéro.Ce paramètre ne peut être sélectionné via la
liaison série.
N.B.!
Lorsque la touche [OK] est activée, la remise à zéro
est effectuée.
620
Mod. exploitation
Valeur:
Fonctionnement normal (FONCTIONNEMENT NORMAL)
Test carte contrôle (TEST CARTE CONTROLE)
Initialisation (INITIALISATION)
Fonction:
En dehors du fonctionnement normal, ce paramètre peut être utilisé pour
effectuer un essai de la carte de commande.
Il permet également d'effectuer une réinitialisation aux valeurs d'usine de
l'ensemble des paramètres de tous les process, exception faite des pa-
ramètres 500
Adresse
, 501
d'exploitation
et 615 à 617
126
Mémoire des
à zéro.
à zéro.
du variateur de fré-
Vitesse de transmission
, 600 à 605
Données
Mémoire des défauts
.
MG.90.S1.04 - VLT
Manuel de configuration du VLT
Description du choix:
Utiliser Fonctionnement normal [0] pour l'exploitation normale du mo-
teur.
Sélectionner Essai de la carte de commande [2] si l'on souhaite contrôler
les entrées analogiques et digitales, les sorties analogiques, digitales et
de relais de la carte de commande ainsi que les tensions 10 V et 24 V.

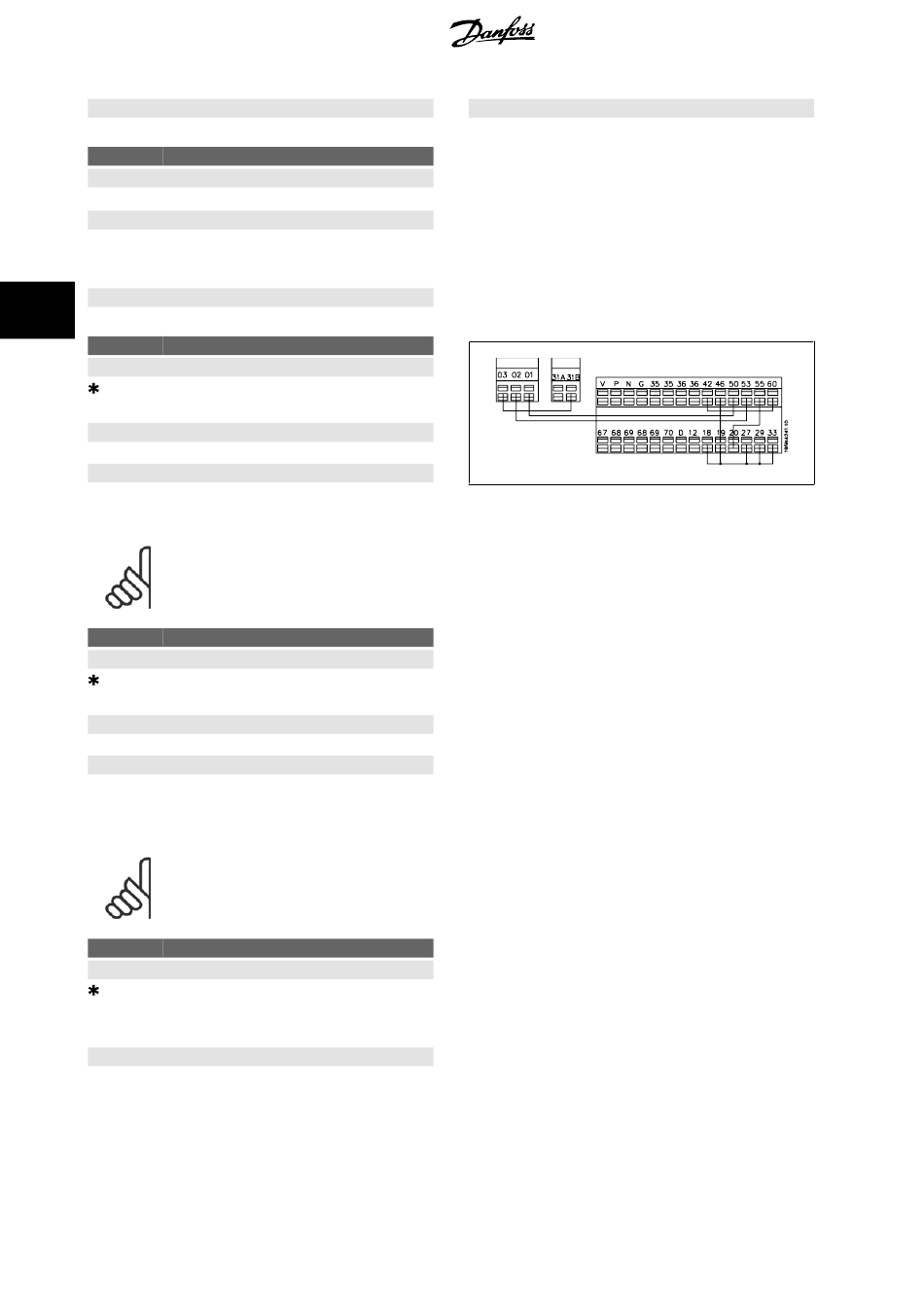

Effectuer l'essai comme suit :
Relier 18 - 19 - 27 - 29 - 33 - 46.
Relier 20 - 55.
Relier 42 - 60
Relier 01 - 50.
Relier 02 - 53.
Relier 03 - 31B.
[0]
[1]
Suivre la procédure ci-dessous pour effectuer l'essai de la carte de com-
mande :
1.
Sélectionner essai de la carte de commande.
2.
Mettre hors tension secteur et attendre que l'éclairage de l'affi-
cheur disparaisse.
3.
Effectuer le montage conformément au plan et à la description.
4.
Mettre sous tension.
5.
Le variateur de fréquence effectue automatiquement un essai
[0]
de la carte de commande.
[1]
Si le variateur de fréquence affiche un code de défaut (4 LED successi-
vement), l'essai de la carte de commande a échoué (se reporter à la sec-
tion
Erreurs internes
pour plus de précisions). Remplacer la carte de
commande afin de mettre en service le variateur de fréquence.
Le test est réussi si le variateur de fréquence se met en mode Normal/
affichage. Retirer le connecteur de test après quoi le variateur de fré-
quence est prêt à fonctionner. Le paramètre 620
automatiquement réglé sur
Réinitialisation
Sélectionner
d'usine.
Procédure d'initialisation :
Réinitialisation
1.
Sélectionner
2.
Mettre hors tension secteur et attendre que l'éclairage de l'affi-
cheur disparaisse.
[0]
3.
Mettre sous tension.
[2]
4.
Une initialisation de tous les paramètres de tous les process est
[3]
effectuée, exception faite des paramètres 500
tesse de transmission
Mémoire des défauts
à 617
®
est une marque déposée Danfoss
®
Mode d'exploitation
Fonctionnement normal
[0].
[3] pour utiliser l'appareil avec le réglage
[3].
Adresse
, 501
Données d'exploitation
, 600 à 605
.
FCD 300 dé-
centralisé
est
Vi-
et 615
