1.6.2 Conseils de sélection de câbles et de fusibles dans une installation de ligne électrique
avec FCD 300
1
On part du principe que l'installation est conforme à la directive basse tension comme indiqué dans HD 384 et CEI 60364. Cette section ne peut pas être
utilisée dans les zones à risque d'explosion et d'incendie. En général, les dimensions de câble doivent être conformes à CEI 60364-5-523. Si l'installation
fait partie d'un équipement, la norme EN 60204-1 doit être suivie. Les câbles comme indiqué dans les points 1, 2 et 3 sur la figure doivent être protégés
par une protection ou un conduit.
Les numéros de la section ci-dessous se rapportent à la figure.
1. Le câble ne doit pouvoir conduire que le courant continu maximal du frein à frottement. En cas de défaut de terre, le circuit de protection du
FCD interrompt la circulation du courant.
2. Si des résistances de freinage IP65 recommandées par Danfoss sont utilisées, le câble sera uniquement exposé au courant continu de la résis-
tance de freinage. Si la résistance de freinage est en surchauffe, elle se déconnecte elle-même. Si un autre type ou une autre marque de
résistance de freinage, sans dispositif de limitation d'alimentation, est utilisé, la puissance maximale doit être égale à la puissance nominale du
moteur.
Le courant en ampères sera de : I = 0,77/puissance du moteur, avec la puissance du moteur indiquée en kW ; [A=V/W]. Le courant nominal
du moteur devient très similaire au courant dans le câble de la résistance de freinage.
3. Les câbles vers les codeurs et les thermistances sont soumis à la norme PELV. Les courants sont en mA et limités par le FCD. Afin de ne pas
violer la protection PELV des bornes de commande du FCD, la thermistance doit avoir une isolation renforcée selon les exigences PELV. Face
aux problèmes d'EMI, les câbles doivent avoir leur propre blindage électrique et si possible être maintenus à distance des câbles de puissance.
4. Le câble est protégé par la fonction de limite de courant du FCD. En cas de défauts de terre et de courts-circuits de faible impédance, le FCD
interrompt le courant.
5. Le courant est limité par le FCD en aval. Le disjoncteur assure la protection de terre et contre les courts-circuits. L'impédance dans les fils de
connexion doit être suffisamment basse pour que le disjoncteur déconnecte au bout de 5 s en cas de défauts de terre à faible impédance (réseau
TN).
6. Si l'installation est réalisée sur une machine (EN 60204-1) et que la distance entre la connexion en T et le FCD est inférieure à 3 m, le câble peut
être réduit en fonction de la capacité de courant nécessaire pour le FCD en aval.
7. Le courant de déclenchement pour le disjoncteur en amont ne doit pas être supérieur à la limite des fusibles d'entrée maximaux pour le plus
petit FCD en aval.
Pour éviter les problèmes CEM, les câbles 2, 3 et 4 doivent être blindés ou placés dans des conduits métalliques.

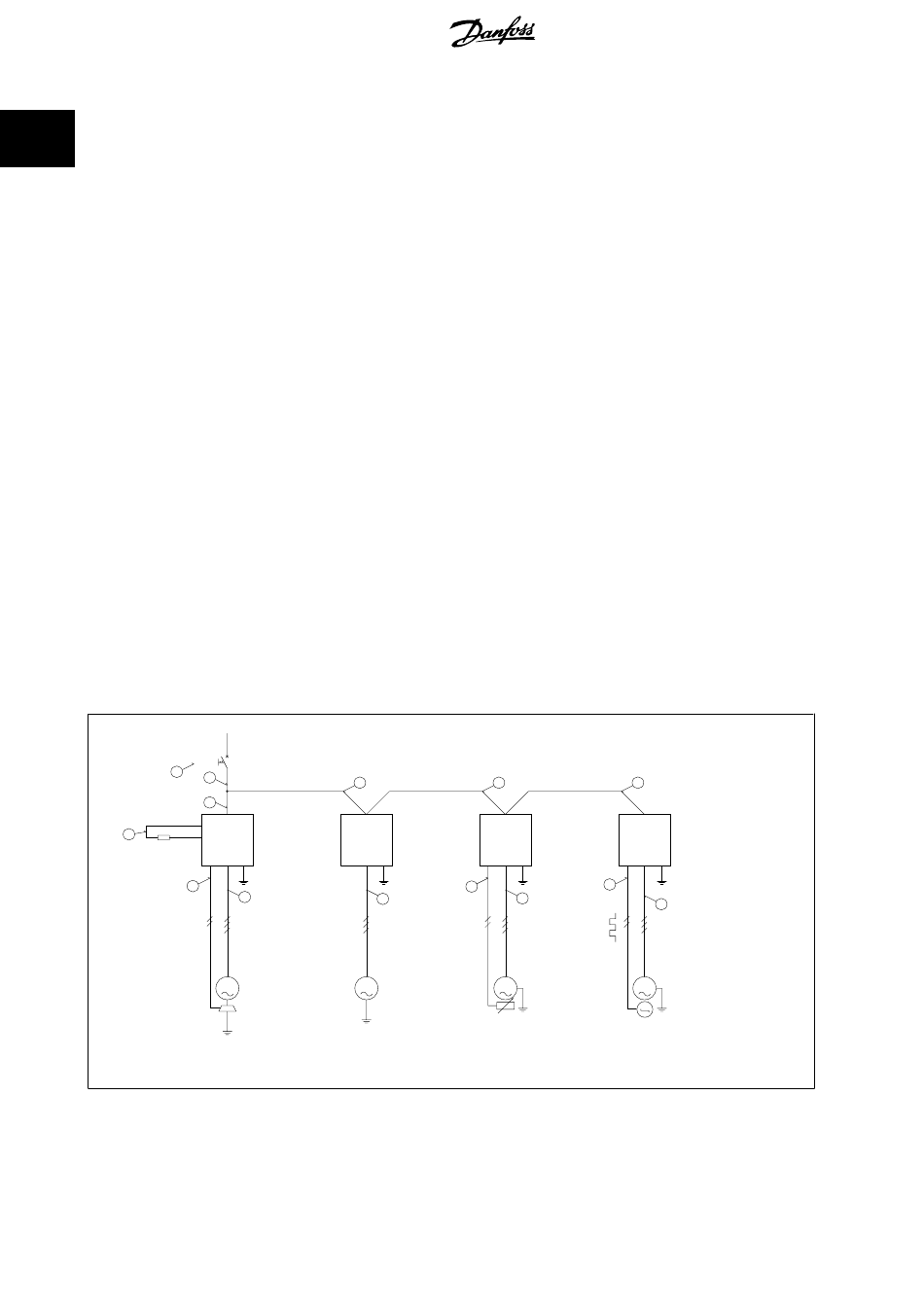

Illustration 1.20: Exemple de dimensionnement de câbles décentralisés
