ROCÉDURE DE CONFECTION DES CÂBLES
~3-4cm
SubD
PAGE 16
NOTICE TECHNIQUE BASE
!

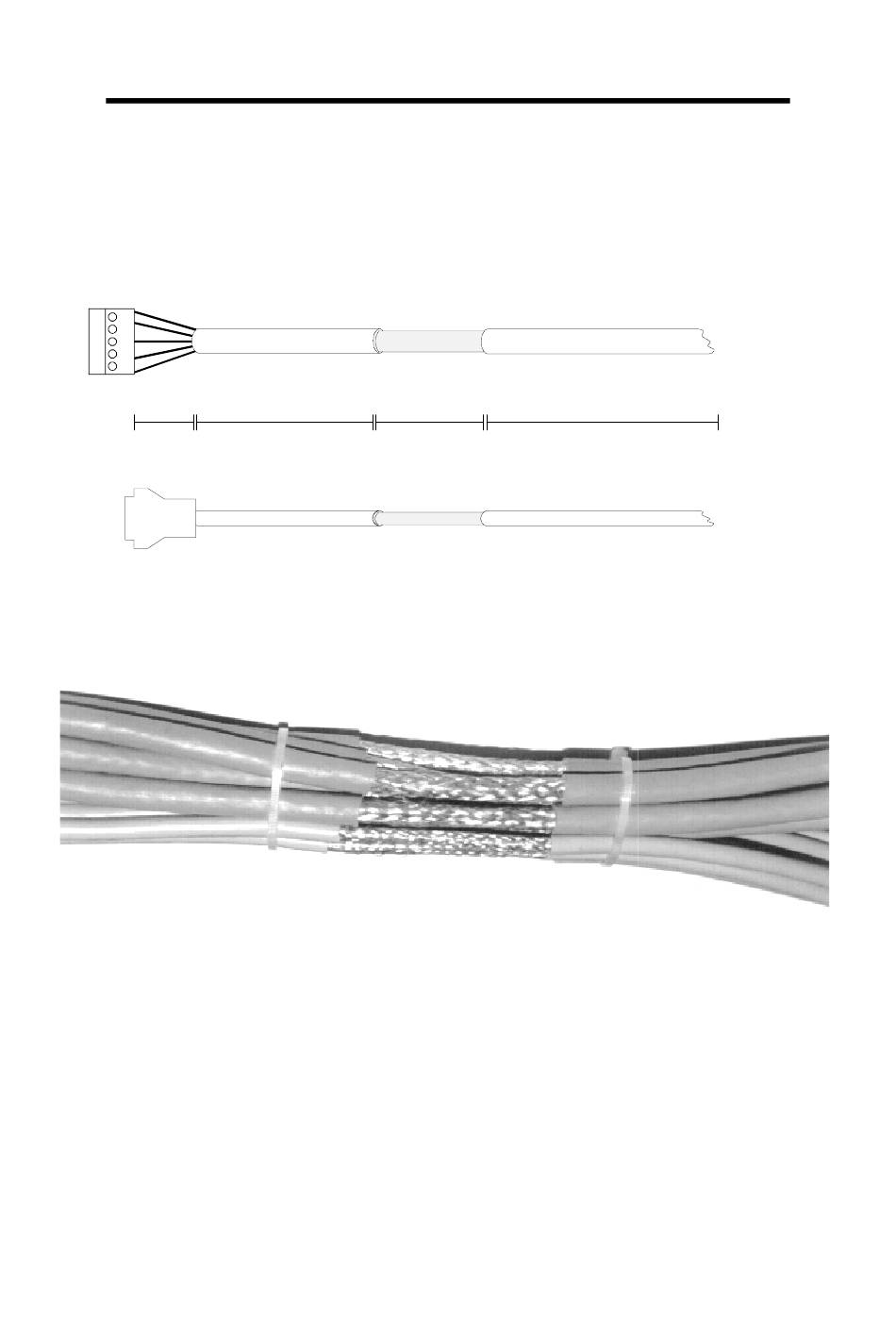

La figure 1 représente la façon de confectionner un câble.
Le câble sera dénudé sur une longueur de 3 à 4 cm puis relié à la fiche.
Une incision (mise à nu du blindage) doit se trouver entre 30 et 70 cm
par rapport à la fin du câble de façon à pouvoir le connecter aisément
dans la DNC.
A cet endroit, le câble sera dénudé sur une distance de ~ 8 cm de telle
façon que seule l'isolation soit enlevée mettant à nu le blindage du
câble.
30 - 70 cm
~8cm
!
La figure 2 montre d'une façon détaillée l'incision pratiquée sur
l'ensemble des câbles maintenus par une attache. Cette façon de
procéder permet de relier le plus efficacement possible les blindages à
la masse de la DNC.
Fig. 2
CABLE
Fig. 1
