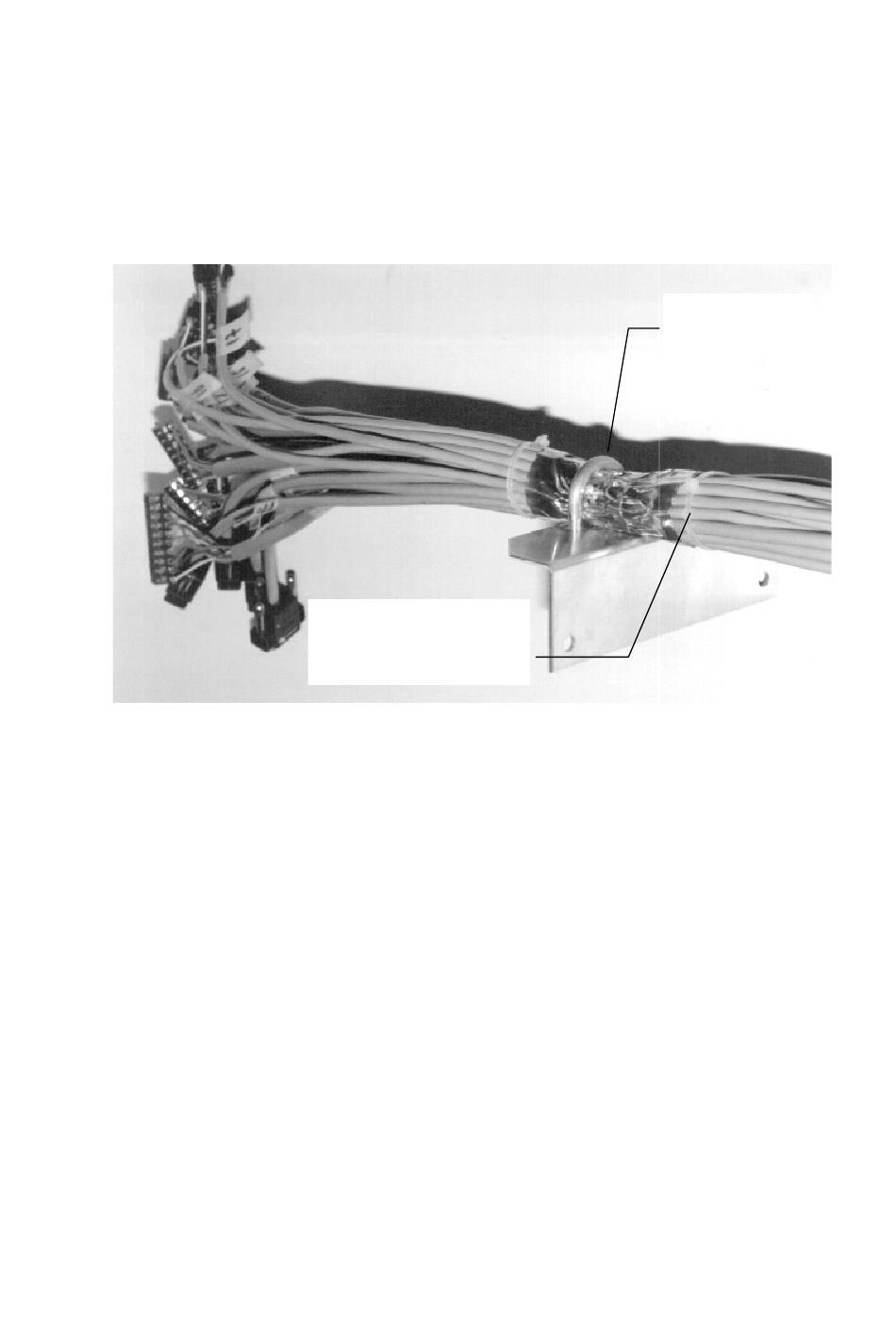

La figure 5 montre comment doit être bridé l'ensemble des câbles sur
le support de la DNC. Il va de soi qu'il ne faut pas démonter ce support
et que la photo a été prise ici uniquement dans un but illustratif.
Sur les DNC 80 / 800 / 900, il y a deux brides.
La bride supérieure est destinée au serrage des câbles, elle sera placée
sur l'isolation.
La bride inférieure est destinée comme dans l'explication à la mise à la
masse des blindages des câbles.
Pour les DNC équipée de 2
brides, la bride de serrage des
câbles doit se placer sur
l'isolation.
Fig. 5
Bride de mise à la
masse (DNC).
PAGE 19
