Manuels Connexes pour cybelec DNC 600 PS
Sommaire des Matières pour cybelec DNC 600 PS

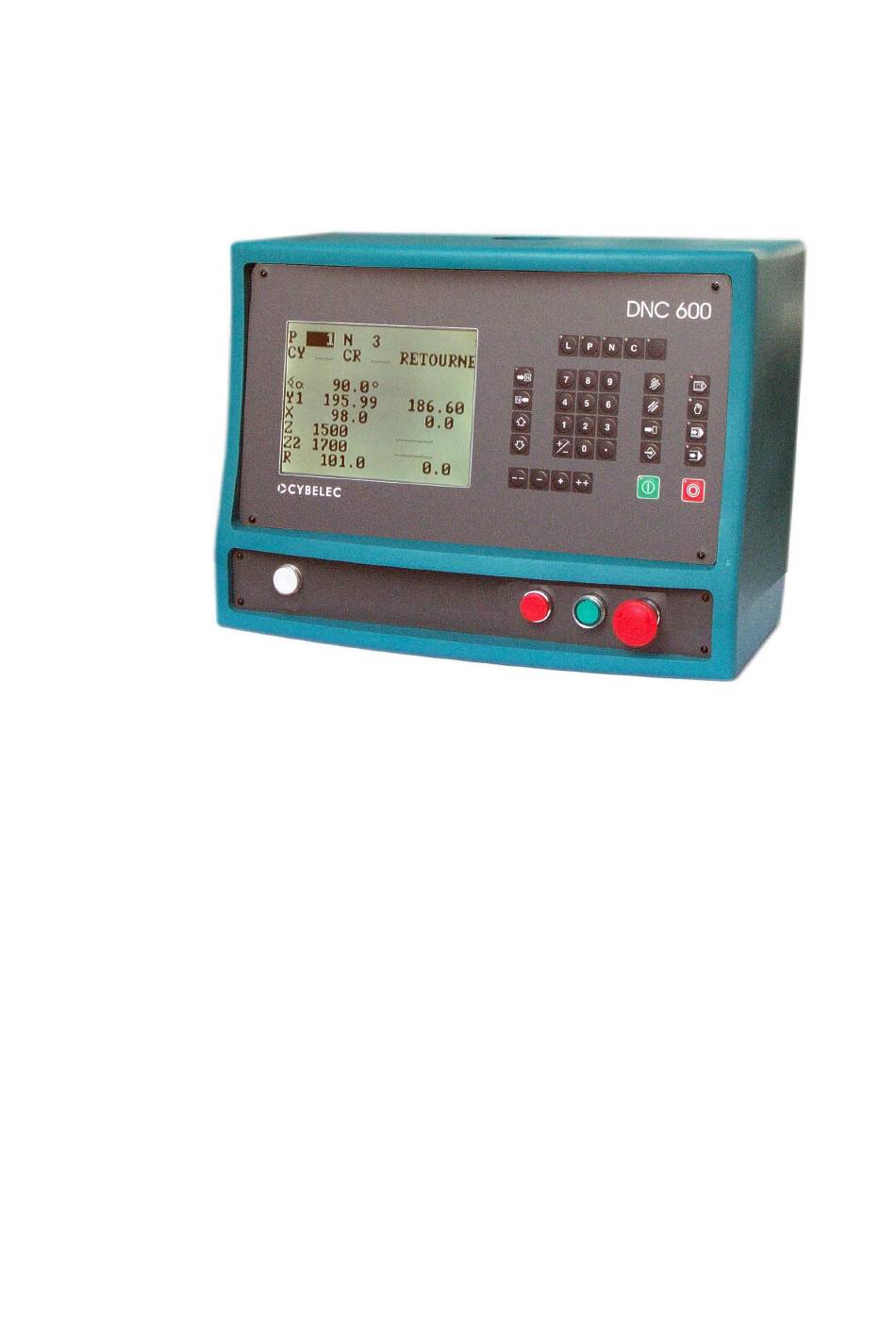

- Page 1 DNC 600 PS Manuel d'utilisation CYBELEC SA Tel. ++ 41 24 447 02 00 RUE DES UTTINS 27 Fax ++ 41 24 447 02 01 CH - 1400 YVERDON-LES-BAINS E-Mail: info@cybelec.ch SWITZERLAND V-DOC-600PS-FR...
- Page 2 être utilisé ou copié qu'en conformité avec les stipulations de l'accord. Toute copie du programme CYBELEC sur cassette, disque ou autre support à des fins autres que l'usage personnel du programme par l'acheteur est interdite par la loi.
- Page 3 ONSIGNES DE SÉCURITÉ ET D ENTRETIEN L'opérateur doit être formé pour utiliser la machine sur laquelle est installé la commande numérique. Une mauvaise utilisation de la commande numérique peut entraîner un préjudice grave au matériel et/ou aux personnes. Une modification de paramètres machine peut causer des dégâts matériels importants, ou une production de qualité...
- Page 4 Cette page a été intentionnellement laissée blanche. PAGE II MANUEL D'UTILISATION DNC 600 PS...
- Page 5 OPYRIGHT SPÉCIAL EPROMS Les appareils DNC et CNC de CYBELEC dans lesquels le logiciel original produit chez CYBELEC aurait été remplacé par une copie non faite par CYBELEC et sans l'autorisation écrite de CYBELEC perdent immédiatement leur garantie.
- Page 6 Dans les 30 jours après la terminaison de cet accord pour n'importe quelle raison, le licencié peut choisir l'une des options suivantes: ! Retour à CYBELEC ou à un vendeur officiel de toutes les copies existantes de tous les logiciels et du matériel y relatif ou ! Fournir à...
- Page 7 Le remplacement des disquettes ou eproms ou supports magnétiques ou cassettes qui ne satisfont pas aux conditions de garantie limitée de CYBELEC et qui ont été retournés à CYBELEC ou à un représentant autorisé de CYBELEC avec une copie du bulletin de livraison ou Si CYBELEC ou son représentant sont incapables de livrer des disquettes, supports magnétiques, eproms...
- Page 8 Cette page a été intentionnellement laissée blanche. PAGE VI ACCORD DE LICENCE...
- Page 9 07.11.2001 V. 1.1 TABLE DES MATIÈRES CONSIGNES DE SÉCURITÉ ET D'ENTRETIEN ................I ACCORD DE LICENCE POUR LOGICIEL CYBELEC ..............III Sécurité, copyright et licence....................3 CONVENTIONS ..........................5 Conventions typographiques ....................5 Abréviations / glossaire......................5 DESCRIPTION DE LA DNC 600......................7 Généralités ..........................7 Caractéristiques techniques ....................8 ACCESSOIRES..........................11...
- Page 10 Mode réglage ........................57 Mode sensitif........................57 Mode automatique ......................58 PROTECTION DES NIVEAUX D'ACCÈS ..................59 Information générale......................59 Les utilisateurs ........................60 Accès par mots de passe ....................61 Accès aux niveaux supérieurs à 3 ..................62 Changer mot de passe ....................... 63 Gestion des niveaux d'accès par clé...
- Page 11 à la page 21. Ce manuel peut évoluer. C'est vous, utilisateurs, qui pouvez nous aider à mieux vous aider. Si vous avez des remarques concernant ce document, veuillez nous écrire à: CYBELEC S.A. Département Communication Rue des Uttins 27 CH-1401 Yverdon-les-Bains...
- Page 12 Cette page a été intentionnellement laissée blanche. PAGE 4 MANUEL D'UTILISATION DNC 600 PS...
- Page 13 ONVENTIONS De manière générale, dans ce manuel, il ne sera pas répété comment valider un champ, sélectionner un outil, appeler une page ou effectuer d'autres manipulations de base. Ces informations sont décrites au début de ce manuel. ONVENTIONS TYPOGRAPHIQUES Arial gras Citations des textes tels que visibles à...
- Page 14 Cette page a été intentionnellement laissée blanche. PAGE 6 MANUEL D'UTILISATION DNC 600 PS...
- Page 15 DNC 600 ESCRIPTION DE LA ÉNÉRALITÉS ! Commande numérique configurable de 2 à 6 axes. ! 2 axes numériques synchronisés pour le contrôle du coulisseau (vérins gauche Y1 et droite Y2). ! 1 à 4 axes numériques pour le contrôle de la butée arrière. ! Configuration au choix: X, X1, R, R2, Z1, Z2.
- Page 16 Domaine de positionnement : 0 - 2000,000 mm Résolution programmable : 0,1 ou 0,01 mm Reproductibilité : 0,02 mm Vitesse de déplacement : 500 mm/s Corrections par pièce 0 - ±99,99 mm et par séquence : PAGE 8 MANUEL D'UTILISATION DNC 600 PS...
- Page 17 R, Z1, Z2) UTÉE ARRIÈRE Domaine de positionnement : 0 - 9999,9 mm Résolution programmable : 1 ou 0,1 mm Vitesse de déplacement : 500 mm/s NGLE DE PLIAGE Domaine de positionnement : angle matrice à 179,9° Corrections par angle et : par séquence 0 - ±99,99°...
- Page 18 La DNC 600 est dotée d'une mémoire Flash comprenant le programme et cycle de la commande numérique. Le cycle machine peut être mis à jour au moyen de la liaison série RS232 (option). PAGE 10 MANUEL D'UTILISATION DNC 600 PS...
- Page 19 CCESSOIRES CYBACK Logiciel de sauvegarde sur PC. Permet la sauvegarde et la restitution des données (pièces, outils, paramètres machines) des commandes numériques DNC 7000, DNC 70. DNC 60 et DNC 30 sur un PC via la ligne série. Jusqu'à 10 différentes commandes numériques peuvent être sélectionnées. Demandez notre "Product Information"...
- Page 20 Cette page a été intentionnellement laissée blanche. PAGE 12 MANUEL D'UTILISATION DNC 600 PS...
- Page 21 INTERFACE UTILISATEUR ÉCRAN L'écran affiche les pièces, outils, paramètres machines ainsi que toutes les informations utiles à la programmation et au travail sur machine. Les touches situées sur la face avant de la DNC, sont utilisées pour la sélection des pages écran et l'introduction des données. Un curseur indique l'endroit où...
- Page 22 Une troisième pression affiche la seconde page des cotes et fonctions en grands caractères. Touche correction Cette touche permet l'affichage de la page correction qui permet d'effectuer des corrections sur la séquence courante, ainsi que sur toute la pièce. PAGE 14 MANUEL D'UTILISATION DNC 600 PS...
- Page 23 ES MODES DE TRAVAIL Mode programmation. Permet l'introduction, la modification et la lecture des données ainsi que la mémorisation, la recherche et le transfert des programmes. Mode manuel. Autorise le déplacement des axes et des fonctions auxiliaires au moyen des touches Mode semi-automatique.
- Page 24 (teach) la valeur d'un axe positionné manuellement dans la séquence courante. Touche valide seulement en mode programmation (mémorisation et insertion) et en mode manuel (teach). PAGE 16 MANUEL D'UTILISATION DNC 600 PS...
- Page 25 ES TOUCHES CURSEUR Touche avance séquence / avance page Cette touche permet le défilement de page d'un même type. Permet également de passer à la page suivante lorsqu'une série d'informations occupe plusieurs pages. Par exemple: séquence d'un programme pages poinçons-matrices pages production pages paramètres Permet en plus en mode programmation la...
- Page 26 (RS232) la touche STOP permet de terminer le transfert. Touches de déplacement manuel des axes sélectionnés. Permet dans les paramètres machine de configurer le type d'axe, les entrées/sorties et de sélectionner l'affichages des axes N2X. PAGE 18 MANUEL D'UTILISATION DNC 600 PS...
- Page 27 ENU PRINCIPAL En appuyant sur la touche en haut à droite du clavier, vous verrez apparaître le menu principal. CHOIX ? LISTE PIECES DNC / CRITERES LISTE POINCONS LISTE MATRICES PROGR.POINCONS / MATRICES PIECE POINCONS / MATRICES PIECE STATUS; L- PIECE PLIS;...
- Page 28 Fait apparaître une série de pages permettant d'introduire, MACHINE de visualiser et de modifier les paramètres machine. 14 CONTROLES MACHINE Page permettant de contrôler et de modifier l'état de certaines entrées et sorties. PAGE 20 MANUEL D'UTILISATION DNC 600 PS...
- Page 29 ROGRAMMATION Dans ce manuel, il est considéré que la DNC est configurée de manière à être opérationnelle (c.-à-d. paramètres machines et outils programmés). 2 méthodes de programmation sont accessibles par l'opérateur. Avec calcul du développé ! La méthode L-alpha. La méthode L-alpha permet d'entrer un profil à plier avec les cotes extérieures et angle de chaque face.
- Page 30 Procédez de la même façon que celle décrite ci-dessus pour les poinçons; accès depuis le menu principal, LISTE MATRICES. aller à la page 27 ou aller à la page 40 selon la méthode de programmation choisie. PAGE 22 MANUEL D'UTILISATION DNC 600 PS...
- Page 31 ROGRAMMATION DANS LA PAGE ALPHA La page PIECE STATUS est souvent appelée page L-alpha de par la méthode de programmation. Dans cette page, on programme une pièce en définissant son profil par la longueur et l'angle de chaque face. Appelez la page L-alpha au moyen de la touche , ou en passant par le menu principal en choisissant PIECE STATUS.
- Page 32 σ σ σ σ Kg/mm² (Sigma) Résistance à la traction et à la rupture. Longueur de pliage. L dév Longueur développée de la pièce calculée par le système selon les normes DIN 6935. PAGE 24 MANUEL D'UTILISATION DNC 600 PS...
- Page 33 ALPHA EXPLICATION DES COLONNES Chaque ligne (sauf la dernière) dans le tableau de la page PIECE STATUS représente les informations concernant un pli. -p/m- -ri- CR TOL 1 ____.__ ____._°__/__ ____.__ __ ___ 2 ____.__ ____._°__/__ ____.__ __ ___ 3 ____.__ Numérotation automatique des faces.
- Page 34 Ri et l'apothème A de la corde. ri = Rayon de pliage théorique demandé par l'opérateur. A = Apothème. Pour un exemple de croquage, voir Le croquage page 77. PAGE 26 MANUEL D'UTILISATION DNC 600 PS...
- Page 35 ÉTHODE ALPHA Si vous ne l'avez pas déjà à l'écran, appeler la page PIECE L-alpha. L'écran affiche les données de la pièce actuellement en mémoire de travail. Pour pouvoir programmer une nouvelle pièce, il faut libérer la mémoire de travail en effaçant la pièce qui s'y trouve. Si vous ne voulez pas perdre cette pièce, vous pouvez la stocker dans la mémoire interne en suivant les instructions ci-après;...
- Page 36 ____._°__/__ ____.__ __ ___ 6 ____.__ ____._°__/__ ____.__ __ ___ 7 ____.__ ____._°__/__ ____.__ __ ___ 8 ____.__ ____._°__/__ ____.__ __ ___ 9 ____.__ ____._°__/__ ____.__ __ ___ 10 ____.__ ____._°__/__ ____.__ __ ___ PAGE 28 MANUEL D'UTILISATION DNC 600 PS...
- Page 37 Après l'introduction de la dernière longueur, appuyer sur la touche Le système calcule le rayon de chaque pli ainsi que la longueur développée de la pièce et affiche ces valeurs à l'écran. Sauver cette pièce dans la mémoire interne en procédant comme suit: ! Introduire le numéro que vous voulez donner à...
- Page 38 L'orientation des appuis se fait en fonction de la suite des plis. Nombre de plis demandés lorsque l'on travaille par croquage Définition d'un couple d'outil pour un pli particulier (si différent du couple spécifié dans le champ p/m du haut de la page). PAGE 30 MANUEL D'UTILISATION DNC 600 PS...
- Page 39 Exemple a Pour cet exemple, nous utilisons la pièce créée précédemment. Elle avait été sauvée sous le numéro 1. (Si vous ne la trouvez plus, créez-la en suivant les instructions de la page 27). ! Appeler la pièce 1 en tapant son numéro dans le champ P, et en appuyant ensuite sur la touche Les illustrations suivantes vous montrent l'ordre des plis désiré.
- Page 40 (Voir la figure Manipulation de la tôle ci-dessous). FACE APPUI 1/ 1 1/ 1 RETOURNE 1/ 1 1/ 1 BASCULE Fig. Manipulation de la tôle Retourne Pivote Bascule (= Pivote 180° + retourne) PAGE 32 MANUEL D'UTILISATION DNC 600 PS...
- Page 41 ! Presser la touche , vous pourrez consulter la page PIECE X Y Cette page affiche pour chaque séquence les cotes des axes X et Y (les valeurs dépendent de la matière et des outils utilisés). 78.06 90.0° 229.90 145.51 135.0°...
- Page 42 Le système calcule l'ensemble du programme machine (axes, fonctions, etc.) et affiche les manipulations de la tôle à effectuer avant chaque séquence. FACE APPUI 1/ 1 1/ 1 1/ 1 RETOURNE 1/ 1 PAGE 34 MANUEL D'UTILISATION DNC 600 PS...
- Page 43 ! Presser la touche , vous pourrez consulter la page PIECE X Cette page affiche pour chaque séquence les cotes des axes X et Y (les valeurs dépendent de la matière et des outils utilisés). 305.42 135.0° 233.58 78.06 90.0° 229.90 58.06 90.0°...
- Page 44 Cette page a été intentionnellement laissée blanche. PAGE 36 MANUEL D'UTILISATION DNC 600 PS...
- Page 45 AGE SÉQUENCE Cette page affiche toutes informations de pliage pour la séquence en cours. C'est à dire la position demandée des axes Y et X (R, etc), la pression, le recul de la butée, le bombage, le temps de maintien en pression etc. Important Cette page affiche le résultat des calculs effectués lors de la programmation d'une pièce en page L-alpha avec définition de l'ordre des plis.
- Page 46 _ = le coulisseau s'arrête au PCT et attend que le recul soir effectué pour effectuer le pli. 1 = le coulisseau s'arrête au PCT, puis repart immédiatement, en même temps que s'effectue le recul. PAGE 38 MANUEL D'UTILISATION DNC 600 PS...
- Page 47 Start ext Si rien n'est programmé dans ce champ, le départ des axes se fait automatiquement au PMB ou au PCT ou au PMH selon le choix exécuté dans les paramètres machine. Si 1 est programmé, le départ se fera en fonction de la configuration faite par le constructeur.
- Page 48 ROGRAMMATION DIRECTE Exemple de programmation La pièce suivante est à réaliser. 2.0 mm 1000mm L'ordre de plis est le suivant: ! Pli 1 sur FACE 1 et APPUI 0 PAGE 40 MANUEL D'UTILISATION DNC 600 PS...
- Page 49 ! Pli 2 sur FACE 3 et APPUI 4 ! Pli 3 sur FACE 2 et APPUI 3 ! Appeler la page séquence. ! Vider la mémoire de travail. Placer le curseur dans le champ N (rappel: positionne le curseur au haut de la page). Introduire 99 et presser la touche CY __ σ...
- Page 50 37.00 Kg/mm2 CR __/ri __.__ --MEM-- --POS-- --COR-- 90.0° 229.90 350.92 ____.__ 229.90 351.05 ____.__ 18.00 51.85 ____.__ ____ ____ 1000 Start ext _ ∆Tp _._s F1:___ F2:___ F3:___ F4:__ F5:__ Bo: 41 PAGE 42 MANUEL D'UTILISATION DNC 600 PS...
- Page 51 ! Presser la touche avance séquence , pour copier cette deuxième séquence dans la séquence 3. Le message COPIE est affiché., Le champ N passe à 3. La LED de la touche reste allumée, indiquant que l 'on se trouve sur la dernière séquence.
- Page 52 Cependant, elle reste présente dans la mémoire de travail. ! Passer mode semi-automatique ! Appeler la séquence 1. ! Exécuter le premier pli. ! Pour corriger aller en page 80. PAGE 44 MANUEL D'UTILISATION DNC 600 PS...
- Page 53 ESTION DES PIÈCES Ce chapitre indique comment gérer les pièces (programmes) stockés dans la commande numérique. ISTE DES PIÈCES ! Presser la touche PLAN 623-42.15 SEQUENCES PROGRAMMEES LIBRES -LISTE DE PIECES DANS LA MEMOIRE- 11 222 997 ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___...
- Page 54 Mémoriser une pièce est possible à partir de toutes les pages sur lesquelles il est possible de positionner le curseur sur le champ P. A noter qu'après la mémorisation, la pièce reste présente dans la mémoire de travail. PAGE 46 MANUEL D'UTILISATION DNC 600 PS...
- Page 55 Pour mémoriser une pièce, procédez comme suit: ! Si vous désirez donner un numéro ou un nom de dessin à la pièce, remplir le champ PLAN. Cette opération est facultative. ! Introduire le numéro de la pièce dans le champ P. ! Laisser le curseur dans le champ P.
- Page 56 Cette page a été intentionnellement laissée blanche. PAGE 48 MANUEL D'UTILISATION DNC 600 PS...
- Page 57 ROGRAMMATION DES OUTILS La DNC 600 dispose de plusieurs pages permettant de consulter la liste des outils existants, de les visualiser et / ou d'en programmer de nouveaux. La mémoire de la DNC 600 peut contenir au maximum 20 poinçons, 30 matrices.
- Page 58 Voir Annexes. SEC X Distance de sécurité X. (Non programmé = ½ ouverture du V) a: et b: Dimensions de la matrice et de la table selon le dessin affiché à l'écran. PAGE 50 MANUEL D'UTILISATION DNC 600 PS...
- Page 59 ROGRAMMATION D UN POINÇON ! Dans la page PROGRAMMATION POINCONS / MATRICES, efface les valeurs contenues sur la page en pressant deux fois la touche ! Remplir les différents champs. ! Si vous désirez sauvegarder ce nouveau poinçon, procédez comme suit: a) Positionner le curseur dans le champ PROGR.
- Page 60 ! Introduire le numéro du poinçon à supprimer dans le champ p/. ! Appuyer sur ROGRAMMATION D UNE MATRICE La programmation d'une matrice s'effectue de façon analogue à celle d'un poinçon mais dans le champ /m. PAGE 52 MANUEL D'UTILISATION DNC 600 PS...
- Page 61 équipée de l'option RS232. Pièces Le PC doit être équipé d'un logiciel CYBELEC PC1200 avec option LINK7000. Cet ensemble permet de créer des pièces sur le logiciel de pliage sur PC et de les transférer à la DNC pour exécution.
- Page 62 Pin 2 (RXD) reliée à pin 3 (TXD) Pin 4 (DTR) reliée à pin 6 (DSR) Pin 7 (RTS) reliée à pin 8 (CTS) Câble RS 232 Le blindage doit être connecté au boîtier métallique des fiches Sub-D. PAGE 54 MANUEL D'UTILISATION DNC 600 PS...
- Page 63 LINK 7000 / CYBACK Pour ces deux programmes, le câble RS doit être connecté sur le port RS232 de la prise J5. Les paramètres de transmissions doivent êtres programmés sur la DNC avec les mêmes valeurs que pour le test des ports série (voir paragraphe ci-dessus). Ces mêmes valeurs doivent être programmées sur le PC.
- Page 64 Cette page a été intentionnellement laissée blanche. PAGE 56 MANUEL D'UTILISATION DNC 600 PS...
- Page 65 ES MODES DE TRAVAIL MACHINE 3 modes de travail sont généralement disponibles au niveau de la machine. Le fonctionnement est décrit ci-après. Selon les constructeurs et les normes de sécurité en vigueur dans le pays, le fonctionnement peut être différent. Mode réglage Mode sensitif Mode automatique...
- Page 66 écoulé. Ceci même si la commande descente reste active. Dans tous ces modes, l'ordre montée est prioritaire. Il est exécuté immédiatement dès sa réception. PAGE 58 MANUEL D'UTILISATION DNC 600 PS...
- Page 67 ROTECTION DES NIVEAUX D ACCÈS NFORMATION GÉNÉRALE Selon la version, la DNC 600 peut être ou ne pas être équipée de clé physique à 4 positions. Cependant les niveaux de protection 0-1-2 et 3 existent toujours. Dans le cas ou la clé physique n'existe pas, l'accès se fait par mot de passe. ATTENTION : ces mots de passe seront remis aux valeurs par défaut à...
- Page 68 Après l'installation de la machine, il est recommandé de modifier le mot de passe par défaut du niveau 4 (WSSUPER Workshop supervisor = chef d'atelier) et du niveau 3 (EUL3 Utilisateurs avec autorisation niveau 3), car les mots de passe se trouvent dans ce manuel. PAGE 60 MANUEL D'UTILISATION DNC 600 PS...
- Page 69 CCÈS PAR MOTS DE PASSE Au démarrage du logiciel, la clé virtuelle est toujours placée à 0. ! Choisir le niveau à accéder au moyen de l'une des combinaisons ! Le message VALEUR ? apparaît. ! Introduire le mot de passe et appuyer sur la touche pour valider le mot de passe.
- Page 70 Si son niveau le lui permet, il peut appeler la procédure de modification des mots de passe (voir paragraphe suivant). ! A la fin de l'intervention, ne pas oublier de passer au niveau 0 pour quitter le niveau en cours. PAGE 62 MANUEL D'UTILISATION DNC 600 PS...
- Page 71 HANGER MOT DE PASSE Il est possible de modifier les mots de passe attribués par défaut. Certains utilisateurs peuvent le faire pour eux-mêmes, d'autres pas. Pour connaître les droits, voir le Tableau des utilisateurs, accès et mots de passe. Pour changer un mot de passe: ! Presser la combinaison de touche ! Le message NIVEAU ? apparaît.
- Page 72 Les mots de passe ne sont plus actifs. L'utilisation de la clé externe est définie par le paramètre Clé = 1 et par l'utilisation des entrées CLE 0 et CLE 1. Input Input Pos. CLE 0 CLE 1 clé PAGE 64 MANUEL D'UTILISATION DNC 600 PS...
- Page 73 Cette page peut apparaître lors d'un calcul impossible, créé par une donnée non programmée, ou de valeur non correcte. Elle peut aussi apparaître lors d'une pollution d'une zone mémoire, ce qui donne également des calculs impossibles. INITIALISATION DNC 600 PS -- ZONE MEMOIRE -- Effacement zone des variables Effacement zone matrices-poinçons Effacement zone paramètres machine...
- Page 74 La meilleure chose est dans ce cas d'effacer à nouveau tout le contenu de la DNC et de reprogrammer manuellement la DNC via le clavier (pas la ligne RS232). PAGE 66 MANUEL D'UTILISATION DNC 600 PS...
- Page 75 A RÉFÉRENCE DES OUTILLAGES Le réglage de la machine a été fait sur le principe suivant: Lorsque théoriquement la surface d'appui du poinçon est en contact avec la surface de la table, la cote des compteurs Y1 et Y2 est 000.00. Pratiquement ce réglage a été...
- Page 76 Il conviendra alors de soustraire la valeur du matériel introduit entre le poinçon et la matrice pour obtenir la cote de référence REF Y. réf. = cote Y - ép. tôle ép. tôle min. 10mm voir plus en fonction de Ve PAGE 68 MANUEL D'UTILISATION DNC 600 PS...
- Page 77 Compteurs Y1 et Y2 fortement différents Si les compteurs ne sont pas identiques et présentent une différence supérieure à celle tolérée (la presse fournit dans ce cas un angle différent d'un côté à l'autre de la machine), il convient de refaire un essai avec un autre outillage afin de déterminer si la différence provient de l'outil même (outil mal usiné...
- Page 78 Pour les logiciels équipés d'un paramètre "Correction PCT", si la référence, les dimensions des outils, l'épaisseur de la tôle sont correctes, l'on peut modifier ce paramètre afin de corriger le PCT (ajustage du pincement de la tôle) sans influencer les autres points. PAGE 70 MANUEL D'UTILISATION DNC 600 PS...
- Page 79 ES AXES DE BUTÉES L'adjonction d'axes supplémentaires (à X) ne présente pas de difficultés à l'opérateur, les champs étant clairement définis à l'écran. Les fonctionnements et sécurités concernant les axes supplémentaires tels que R, X1, X2, Z1 et Z2 sont décrites ci-dessous. Sécurité...
- Page 80 Rv > R'o ? Rc > R'o dégagement R pos. X et R Rc> R'o ? Xc > X'o ? dégagement R puis pos. X Pos à R'o puis pos. R et X puis R PAGE 72 MANUEL D'UTILISATION DNC 600 PS...
- Page 81 Deux exemples de positionnement Ces exemples démontrent qu'il est possible de positionner dans la zone de sécurité. Si le positionnement demandé se trouve dans la zone interdite, la DNC refuse le passage en mode , et le curseur se place sur le champ X. Xv >...
- Page 82 , le texte interactif Z1-Z2 est obtenu si le positionnement n'est pas possible (voir paramètre 51). Normalement l'origine des axes Z est à gauche de la machine, lorsque l'on regarde celle-ci de face. PAGE 74 MANUEL D'UTILISATION DNC 600 PS...
- Page 83 ROGRAMMATION DE L ORIGINE DES AXES Sélectionner l'option 11 du menu principal, la page suivante apparaît: SET AXES --SET-- --POS-- X _____.__ 0.00 Y1 ____.__ ____.__ Y2 ____.__ ____.__ ! Introduire dans la colonne SET la position courante de l'axe. ! Quitter le champ pour valider.
- Page 84 La mesure de la tôle se fera pour chaque pièce sur la séquence N1. Pour quitter ce mode de travail, effacer le champ CAL au moyen de la touche Si des modifications sont apportées à l'outillage, il est nécessaire de refaire la calibration. PAGE 76 MANUEL D'UTILISATION DNC 600 PS...
- Page 85 E CROQUAGE Le croquage permet de faire un pli avec un grand rayon interne. On peut programmer un croquage sur l'une ou l'autre pages. Un croquage est défini par une programmation de 4 à 98 (une programmation à 0, 2 ou 3 donnera une erreur). Remarque: Pour que le résultat soit cohérent, le nombre de plis pour réaliser l'angle doit être tel que la longueur de chaque segment soit supérieure...
- Page 86 APPUI 1/ 1 1/ 1 Attention Les cotes MEM X de la page séquence ne correspondent pas à la position réellement visée par l'axe lorsque l'on se trouve sur une séquence de croquage. PAGE 78 MANUEL D'UTILISATION DNC 600 PS...
- Page 87 YCLE SANS PLI Le cycle sans pli sert à faire un déplacement des axes et des fonctions auxiliaires sans faire de déplacement du coulisseau. Pour programmer un cycle sans pli: ! Effacer le champ ! Programmer Y1 et Y2 à une cote supérieure à celle du point de contact tôle (PCT).
- Page 88 Appelez la page CORRECTIONS en pressant la touche Le passage au pli suivant ou précédent se fait à l'aide des touches CY __ -COR N- -COR P- 90.0° ___._° ___._° ___.__ ___.__ ___.__ ___.__ ___.__ ___.__ PAGE 80 MANUEL D'UTILISATION DNC 600 PS...
- Page 89 COR N Cette colonne permet d'apporter une correction pour la séquence en cours uniquement. (le libellé COR N peut ne pas apparaître selon la configuration de la machine, il s'agit cependant toujours des champs de la colonne de gauche). COR P Cette colonne permet d'apporter une correction à...
- Page 90 été corrigées. On entend par erreur, la programmation d'une valeur non réalisable par la DNC (plus loin que les fins de course, collision etc.). PAGE 82 MANUEL D'UTILISATION DNC 600 PS...
- Page 91 ES MESSAGES INTERACTIFS CASSETTE Indique que la "cassette" (mémoire interne) - n'a pas été initialisée - est polluée - a changé de format (p.ex. en changeant de version de logiciel) Il suffit de "nettoyer" la mémoire interne en plaçant le curseur sur le champ P, d'introduire 999 et de presser la touche COMPLET...
- Page 92 Indique que la transmission a été interrompue au moyen de STOP la touche STOP de la DNC. SUPPRIME Affiché en mode lorsqu'une pièce ou une séquence est effacée au moyen de la touche synchro Dépassement de l'écart max. (X1<->X2) autorisé. PAGE 84 MANUEL D'UTILISATION DNC 600 PS...
- Page 93 TEACH OK L'opération TEACH a été effectuée correctement. Indique que la DNC n'a pas reçu d'information valide TIME OUT depuis le lancement de la transmission, et rend ainsi la commande à l'opérateur. Ce message apparaît après 30 secondes environ. Var KO Une des entrées DNC "VARIATEUR OK"...
- Page 94 Exemple: BCC = 4, soit 2 + (4 x 2) = 10 OUR IMPRIMER DEPUIS LA ! Sélectionner la page désirée. ! Presser simultanément la touche stop et la touche correction ou menu PAGE 86 MANUEL D'UTILISATION DNC 600 PS...
