T
ESTS DES PORTS SÉRIES
PAGE 54
MANUEL D'UTILISATION DNC 600 PS

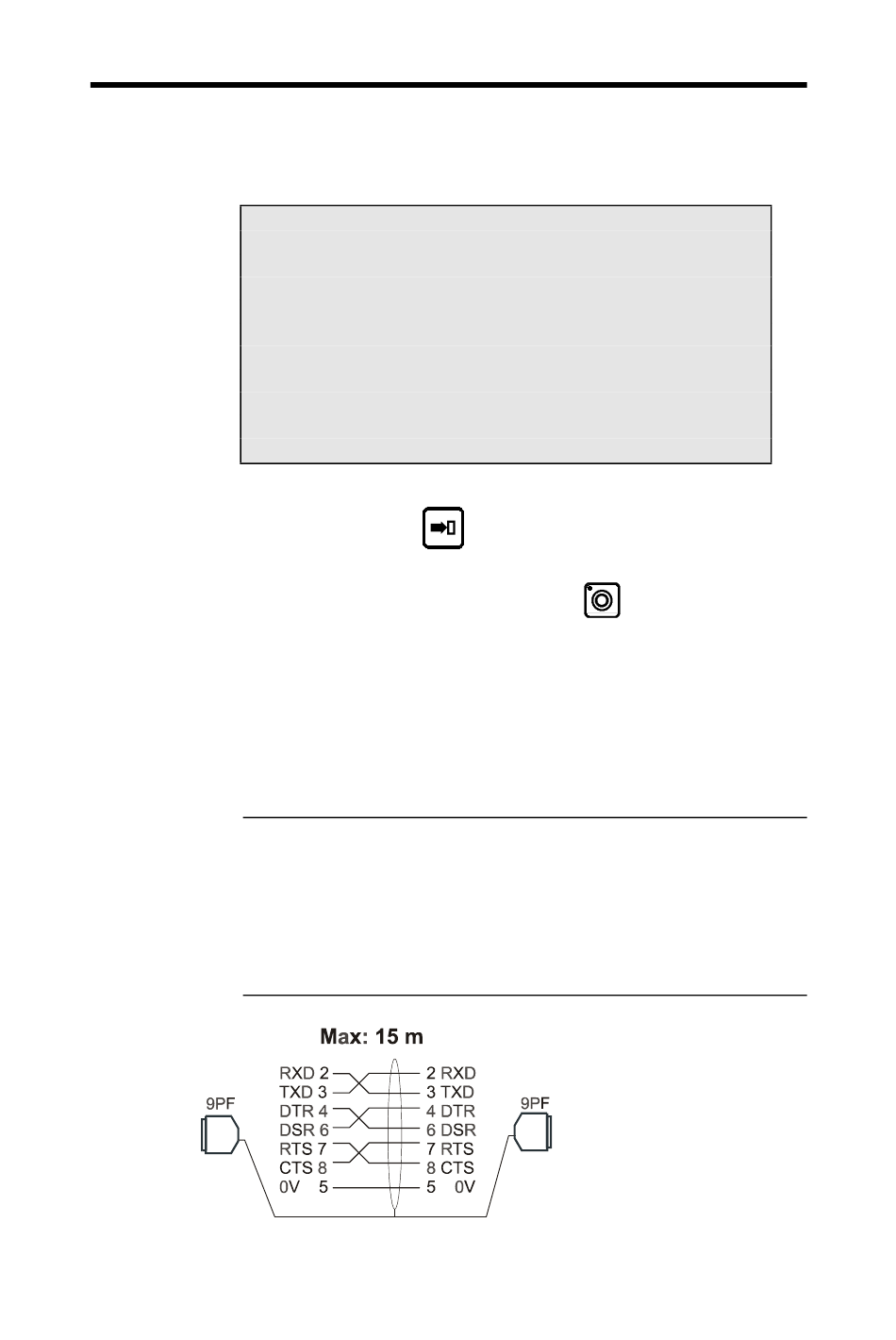

Les 2 ports série de la DNC 600 sont les SUB-D 9P, prises J5 et J6.
! Introduire, vérifier que les paramètres de transmissions sont
programmés comme suit:
PARAMETRES RS232 / DIVERS
. . .
--LIAISON ORDINATEUR –-
106 BAUD RATE
PARITY ODD(1) EVEN(2) _
PROTOCOLE _
! Placer un bouchon de test sur le connecteur de la ligne RS232 à tester.
! Presser la touche
Le message RUN doit clignoter.
! Pour arrêter le test presser sur la touche
Si vous désirez tester le câble également:
! Connecter le câble de transmission à la DNC et mettre un bouchon
court-circuitant à l'autre extrémité du câble à tester.
Bouchon de test
Pin 2 (RXD) reliée à pin 3 (TXD)
Pin 4 (DTR) reliée à pin 6 (DSR)
Pin 7 (RTS) reliée à pin 8 (CTS)
Câble RS 232
4800
pour lancer le test.
STOP
1.0
BITS
8
BCC
___
(STOP).
Le blindage doit être
connecté au boîtier
métallique des fiches
Sub-D.
