Manuels Connexes pour cybelec DURMA DU 6000
Sommaire des Matières pour cybelec DURMA DU 6000

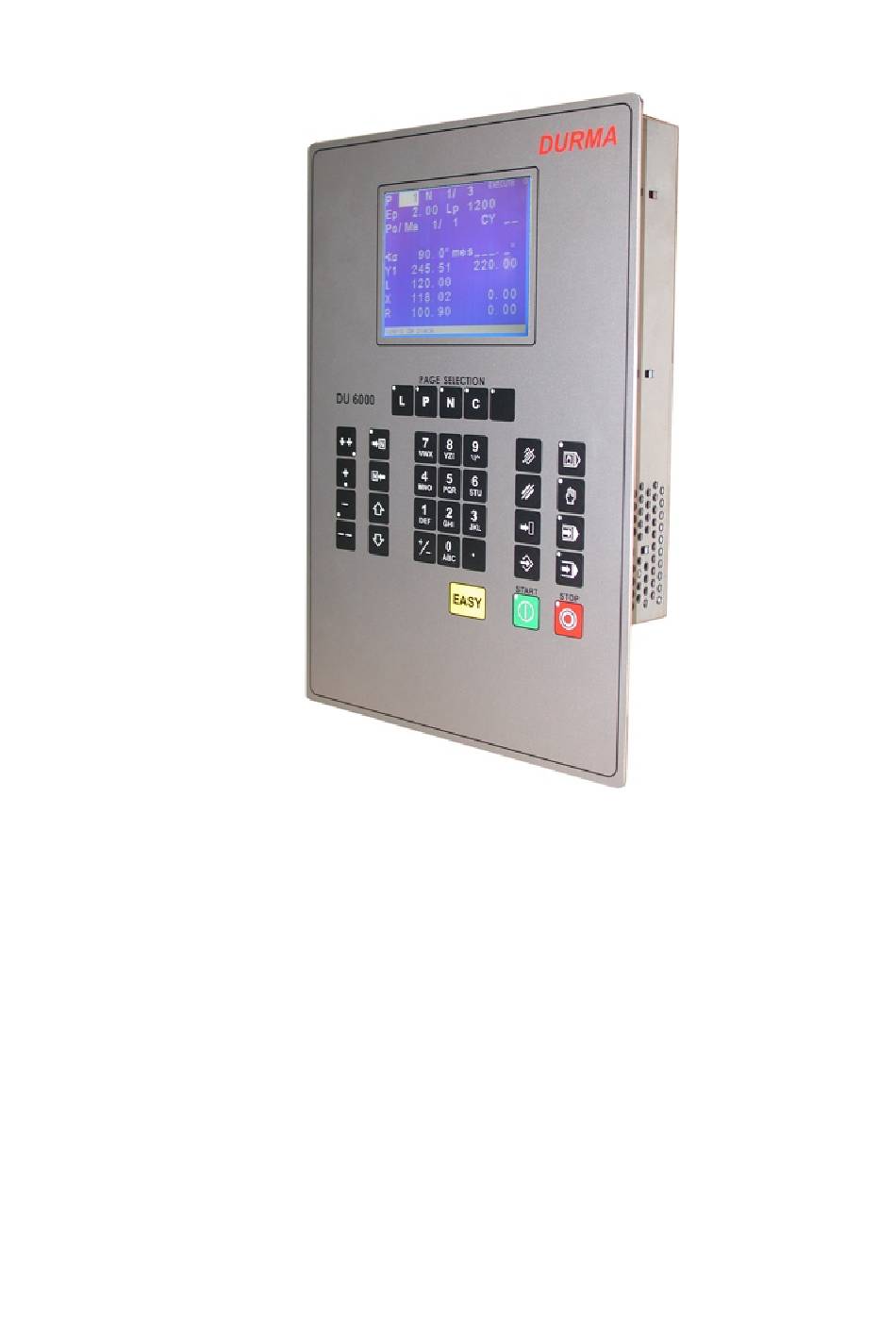

- Page 1 DU 6000 Manuel d'utilisation CYBELEC SA Tel. ++ 41 24 447 02 00 RUE DES UTTINS 27 Fax ++ 41 24 447 02 01 CH - 1400 YVERDON-LES-BAINS E-Mail: info@cybelec.ch SWITZERLAND V-DOC-DU6000-FR...
- Page 2 être utilisé ou copié qu'en conformité avec les stipulations de l'accord. Toute copie du programme CYBELEC sur cassette, disque ou autre support à des fins autres que l'usage personnel du programme par l'acheteur est interdite par la loi.
- Page 3 ONSIGNES DE SÉCURITÉ ET D ENTRETIEN L'opérateur doit être formé pour utiliser la machine sur laquelle est installé la commande numérique. Une mauvaise utilisation de la commande numérique peut entraîner un préjudice grave au matériel et/ou aux personnes. Une modification de paramètres machine peut causer des dégâts matériels importants, ou une production de qualité...
- Page 4 Cette page a été intentionnellement laissée blanche. PAGE II MANUEL D'UTILISATION DU 6000...
- Page 5 OPYRIGHT SPÉCIAL EPROMS Les appareils DNC et CNC de CYBELEC dans lesquels le logiciel original produit chez CYBELEC aurait été remplacé par une copie non faite par CYBELEC et sans l'autorisation écrite de CYBELEC perdent immédiatement leur garantie. ARANTIE CYBELEC ne garantit pas que ses produits logiciels pourront travailler correctement dans n'importe quel environnement de computer et de programmation.
- Page 6 Dans les 30 jours après la terminaison de cet accord pour n'importe quelle raison, le licencié peut choisir l'une des options suivantes: Retour à CYBELEC ou à un vendeur officiel de toutes les copies existantes de tous les logiciels et du matériel y relatif ou Fournir à...
- Page 7 Le remplacement des disquettes ou eproms ou supports magnétiques ou cassettes qui ne satisfont pas aux conditions de garantie limitée de CYBELEC et qui ont été retournés à CYBELEC ou à un représentant autorisé de CYBELEC avec une copie du bulletin de livraison ou Si CYBELEC ou son représentant sont incapables de livrer des disquettes, supports magnétiques, eproms...
- Page 8 Cette page a été intentionnellement laissée blanche. PAGE VI ACCORD DE LICENCE...
- Page 9 29.09.2006 V. 1.1 TABLE DES MATIÈRES CONSIGNES DE SÉCURITÉ ET D'ENTRETIEN................I ACCORD DE LICENCE POUR LOGICIEL CYBELEC..............III Sécurité, copyright et licence ....................3 PAGE EASY BEND..........................5 CRÉER UNE PIÈCE ........................7 Page séquence ........................7 Programmation dans la page séquence ................11 GESTION DES PIÈCES ........................17 Liste des pièces........................17...
- Page 10 La référence des outillages ....................53 Le point de contact tôle (PCT).................... 56 Les axes de butées ......................57 Programmation de l'origine des axes ................. 61 La calibration ........................62 Le croquage........................63 Cycle sans pli........................65 Poinçonnage........................65 Pliage en fond de matrice....................66 Corrections des angles.......................
- Page 11 Ce manuel peut évoluer. C'est vous, utilisateurs, qui pouvez nous aider à mieux vous aider. Si vous avez des remarques concernant ce document, veuillez nous écrire à: CYBELEC S.A. Département Communication Rue des Uttins 27 CH-1400 Yverdon-les-Bains Fax ++ 41 24 447 02 01 E-mail: info cybelec.ch...
- Page 12 Cette page a été intentionnellement laissée blanche. PAGE 4 MANUEL D'UTILISATION DU 6000...
- Page 13 EASY BEND La page EASY BEND est accessible par une pression sur la touche Easy Bend σ 2.00 45.00 Kg/mm2 Ac_Al_In_ CR __/ri 2.78 --MEM-- --POS-- 90.0° mes __._° 293.11 350.92 293.11 351.05 136.0 133.9 51.8 5000 Start Ext _ ∆Tp _._s Cette page permet de rapidement programmer un pli, ou / et interrompre...
- Page 14 Presser le bouton START ou la pédale, les axes se positionneront aux valeurs désirées. La commande numérique passe automatiquement en mode semi-auto. Actionnez la pédale pour plier. Au retour du coulisseau, la DNC passe en mode programmation. Vous pouvez introduire de nouvelles données ou actionner la pédale pour un nouveau pliage.
- Page 15 RÉER UNE PIÈCE Ce paragraphe explique comment l'on programme une pièce ainsi que la méthode pour faire les corrections et l'enregistrement de la pièce. AGE SÉQUENCE Cette page affiche toutes informations de pliage pour la séquence en cours. C'est à dire la position demandée des axes Y et X (R, etc), la pression, le recul de la butée, le bombage, le temps de maintien en pression etc.
- Page 16 En cas de suppression d’une pièce, les données contenues dans les champs Outil, le champ Épaisseur et les champs d’informations sur le Matériau subsistent (si affichés). Ceci évite à l’opérateur de reprogrammer des données inchangées. P+__ N 1 / 4 CY __ PLAN 623-42.15 σ...
- Page 17 Numéro du couple poinçon/matrice associé au pli à exécuter. Dans le champ P ou M pressez pour afficher la liste des outils. Sélectionnez l’outil dans la liste puis pressez de nouveau pour revenir. CR/ri Nombre de plis demandés lorsqu'on travaille par croquage.
- Page 18 Start ext Si rien n'est programmé dans ce champ, le départ des axes se fait automatiquement au PMB ou au PCT ou au PMH selon le choix exécuté dans les paramètres machine. Si 1 est programmé, le départ se fera en fonction de la configuration faite par le constructeur.
- Page 19 ROGRAMMATION DANS LA PAGE SÉQUENCE Dans ce manuel, il est considéré que la DNC est configurée de manière à être opérationnelle (c.-à-d. paramètres machines et outils programmés). 2 méthodes de programmation sont accessibles par l'opérateur. Le plus rapide La programmation directe. La programmation directe est la méthode la plus rapide pour un opérateur expérimenté, car toute la programmation de la pièce se fait sur la même page.
- Page 20 Pli 1 sur FACE 1 et APPUI 0 Pli 2 sur FACE 3 et APPUI 4 Pli 3 sur FACE 2 et APPUI 3 Effacement de la mémoire Appeler la page séquence avec la touche Vider la mémoire de travail. En cas de suppression d’une pièce, les données contenues dans les champs Outil, le champ Épaisseur et les champs d’informations sur le Matériau subsistent (si affichés).
- Page 21 125 P+__ N 99 / 4 CY __ σ Ep: __.__ __.__ Kg/mm2 CR __/ri __.__ --MEM-- --POS-- --COR-- __._° mes____.__ ____.__ 350.92 ____.__ ____.__ 351.05 ____.__ ____.__ 51.85 ____.__ ____ ____ ____ Start ext _ ∆Tp _._s F1:___ F2:___ F3:___ F4:__ F5:__ Bo: __ 1ère séquence Introduire l'épaisseur, le sigma, les outils comme ci-dessous: P+__...
- Page 22 P+__ N 2 / 2 CY __ σ 2.00 37.00 Kg/mm2 CR __/ri __.__ --MEM-- --POS-- --COR-- 90.0° mes____.__ 229.90 350.92 ____.__ 229.90 351.05 ____.__ 58.00 51.85 ____.__ ____ ____ 1000 Start ext _ ∆Tp _._s F1:___ F2:___ F3:___ F4:__ F5:__ Bo: 41 Modifier les valeurs qui diffèrent pour cette séquence, en l'occurrence introduire la valeur 18 dans le champ X.
- Page 23 Presser la touche avance séquence , pour copier cette deuxième séquence dans la séquence 3. Le message COPIE est affiché., Le champ N passe à 3. La LED de la touche reste allumée, indiquant que l 'on se trouve sur la dernière séquence.
- Page 24 ORRECTION Il peut arriver que l'angle plié soit légèrement supérieur ou inférieur à l'angle programmé. L'opérateur a alors la possibilité d'introduire la valeur réelle de l'angle plié. La DNC corrigera les cotes des axes Y1 et Y2 en conséquence. Les corrections peuvent être introduites dans deux pages différentes: Page corrections (Voir explication à...
- Page 25 ESTION DES PIÈCES Ce chapitre indique comment gérer les pièces (programmes) stockés dans la commande numérique. ISTE DES PIÈCES Presser la touche NEW_P PLAN 623-42.15 SEQUENCES PROGRAMMEES LIBRES -LISTE DE PIECES DANS LA MEMOIRE- 11 222 997 ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___...
- Page 26 -- CRITERES -- PLAN __/__ __.__ _____ Ldév ____.__ -- LISTE PIECES -- PLAN __/__ __/__ __/__ Cette page permet d'afficher une liste de pièces recherchées selon un ou plusieurs critères tels que le numéro de plan, l'épaisseur, la longueur de pliage ou / et la longueur développée.
- Page 27 ÉMORISER UNE PIÈCE Cette opération a pour but de sauvegarder une pièce se trouvant dans la mémoire de travail. Mémoriser une pièce est possible à partir de toutes les pages sur lesquelles il est possible de positionner le curseur sur le champ P. A noter qu'après la mémorisation, la pièce reste présente dans la mémoire de travail.
- Page 28 UPPRIMER TOUTES LES PIÈCES Attention cette opération efface la totalité des pièces stockées dans la mémoire interne sans possibilité d'annulation de cette commande. Appeler la page liste des pièces. Introduire la valeur dans le champ P. Appuyer sur PAGE 20 MANUEL D'UTILISATION DU 6000...
- Page 29 A: C NNEXE ONVENTIONS De manière générale, dans ce manuel, il ne sera pas répété comment valider un champ, sélectionner un outil, appeler une page ou effectuer d'autres manipulations de base. ONVENTIONS TYPOGRAPHIQUES Arial gras Citations des textes tels que visibles à l'écran. Arial gras italique Sert à...
- Page 30 Cette page a été intentionnellement laissée blanche. PAGE 22 MANUEL D'UTILISATION DU 6000...
- Page 31 B: L' NNEXE INTERFACE UTILISATEUR ÉCRAN L'écran affiche les pièces, outils, paramètres machines ainsi que toutes les informations utiles à la programmation et au travail sur machine. Les touches situées sur la face avant de la DNC, sont utilisées pour la sélection des pages écran et l'introduction des données.
- Page 32 ÉLECTION DES PAGES ÉCRAN Touche menu principal Touche à double fonction Une première pression de la touche donne accès à la page MENU PRINCIPAL. Une seconde pression de la touche permet l'affichage de la Page EASY BEND Touche liste pièces Touche à...
- Page 33 ES MODES DE TRAVAIL Mode programmation. Permet l'introduction, la modification et la lecture des données ainsi que la mémorisation, la recherche et le transfert des programmes. Mode manuel. Autorise le déplacement des axes et des fonctions auxiliaires au moyen des touches Mode semi-automatique.
- Page 34 ES COMMANDES Touche supprime. Permet l'effacement d'une séquence ou d'un programme pour autant que le curseur se trouve sur les champs PIECE ou N. Ne fonctionne qu'en mode programmation. Touche "clear" ou efface. Cette touche permet l'effacement des données pointées par le curseur. Attention: une double pression de cette touche efface, dans la majorité...
- Page 35 ES TOUCHES CURSEUR Touche avance séquence / avance page Cette touche permet le défilement de page d'un même type. Permet également de passer à la page suivante lorsqu'une série d'informations occupe plusieurs pages. Par exemple: séquence d'un programme pages poinçons-matrices pages production pages paramètres Permet en plus en mode programmation la...
- Page 36 "M " ANUEL Touche start Commandera : - Le déplacement des axes et des fonctions auxiliaires. Pendant un mouvement d'axe la LED s'allumera (exception pour le coulisseau). - Une prise d'index au coulisseau (en option selon la configuration sur d'autres axes) lors de la première pression de cette touche après l'enclenchement de la DNC.
- Page 37 C: M NNEXE ENU PRINCIPAL En appuyant sur la touche en haut à droite du clavier, vous verrez apparaître le menu principal. CHOIX ? NOUVELLE PIECE EASY BEND LISTE PIECES DNC / CRITERES LISTE POINCONS LISTE MATRICES PROGR.POINCONS / MATRICES PIECE POINCONS / MATRICES PIECE STATUS;...
- Page 38 HOIX DU MENU PRINCIPAL NOUVELLE PIECE Crée une nouvelle pièce et affiche la page séquence, prêt pour introduire les données. EASY BEND Accède à la Page EASY BEND Permet de rapidement programmer un pli ou / et d'interrompre la production pour vite faire un autre travail (pli) sans perte ou modification du programme en production.
- Page 39 D: L NNEXE ES MODES DE TRAVAIL MACHINE 3 modes de travail sont généralement disponibles au niveau de la machine. Le fonctionnement est décrit ci-après. Selon les constructeurs et les normes de sécurité en vigueur dans le pays, le fonctionnement peut être différent. Mode réglage Mode sensitif Mode automatique...
- Page 40 DNC en mode La presse effectue son travail de façon conventionnelle, soit: Approche à grande vitesse Ralentissement Arrêt sécurité (si le mode l'exige) Pliage Point mort bas C'est au point mort bas (PMB) que les différences s'opèrent. La DNC reste en pression au point mort bas jusqu'à la disparition de l'ordre de descente, ceci indifféremment de la temporisation de maintien en pression au PMB.
- Page 41 E: P NNEXE ROGRAMMATION DES OUTILS La DU 6000 dispose de plusieurs pages permettant de consulter la liste des outils existants, de les visualiser et / ou d'en programmer de nouveaux. La mémoire de la DU 6000 peut contenir au maximum 20 poinçons, 30 matrices.
- Page 42 ROGRAMMATION DES POINÇONS MATRICES XPLICATIONS GÉNÉRALES La programmation des outils s'effectue en introduisant ses valeurs et dimensions dans la page telle que représentée ci-après. Appeler la page PROGRAMMATION POINCONS / MATRICES (via le menu principal). Angle du poinçon. Hauteur du poinçon entre la partie la plus basse du coulisseau et la pointe du poinçon.
- Page 43 ROGRAMMATION D UN POINÇON Dans la page PROGRAMMATION POINCONS / MATRICES, efface les valeurs contenues sur la page en pressant deux fois la touche Remplir les différents champs. Si vous désirez sauvegarder ce nouveau poinçon, procédez comme suit: a) Positionner le curseur dans le champ PROGR. p/m et introduire le numéro de ce poinçon comme indiqué...
- Page 44 ODIFIER UN POINÇON EXISTANT Dans la page PROGRAMMATION POINÇONS / MATRICES. Appeler le poinçon qui servira comme base. Pour cela placer le curseur dans le champ p, introduire le numéro désiré et presser la touche Modifier les valeurs selon la nécessité. Pour pouvoir mémoriser ce poinçon avec le même numéro, il faut d'abord supprimer de la mémoire interne l'ancienne version.
- Page 45 F: P NNEXE ROGRAMMATION SELON ALPHA Dans ce manuel, il est considéré que la DNC est configurée de manière à être opérationnelle (c.-à-d. paramètres machines et outils programmés). La méthode L-alpha. La méthode L-alpha permet d'entrer un profil à plier avec les cotes extérieures et angle de chaque face.
- Page 46 ROGRAMMATION DANS LA PAGE ALPHA La page PIECE STATUS est souvent appelée page L-alpha de par la méthode de programmation. Dans cette page, on programme une pièce en définissant son profil par la longueur et l'angle de chaque face. Appelez la page L-alpha au moyen de la touche , ou en passant par le menu principal en choisissant PIECE STATUS.
- Page 47 Numéro de la prochaine pièce qui sera exécutée automatiquement. Si ce champ est laissé vide, lors de l'exécution de la dernière séquence de la pièce, le programme retournera à la première séquence de la pièce courante. S'il comporte un N° de pièce, celle-ci sera exécutée immédiatement à...
- Page 48 ALPHA EXPLICATION DES COLONNES Chaque ligne (sauf la dernière) dans le tableau de la page PIECE STATUS représente les informations concernant un pli. -p/m- -ri- CR TOL 1 ____.__ ____._°__/__ ____.__ __ ___ 2 ____.__ ____._°__/__ ____.__ __ ___ 3 ____.__ Numérotation automatique des faces.
- Page 49 indique la distance définie selon l'explication TOL ci-dessous. Lors du travail par croquage, ce champ indique le rayon théorique demandé par l'opérateur. (Voir Le croquage page 63). Nombre de plis demandés lorsque l'on travaille par croquage. (Voir Le croquage page 63) Ce nombre doit être compris entre 3 et 99.
- Page 50 ÉTHODE ALPHA Si vous ne l'avez pas déjà à l'écran, appeler la page PIECE L-alpha. L'écran affiche les données de la pièce actuellement en mémoire de travail. Pour pouvoir programmer une nouvelle pièce, il faut libérer la mémoire de travail en effaçant la pièce qui s'y trouve. Si vous ne voulez pas perdre cette pièce, vous pouvez la stocker dans la mémoire interne en suivant les instructions ci-après;...
- Page 51 La pièce de notre exemple est définie comme suit: Épaisseur: 2 mm Sigma: 45 Kg/mm Matière: Acier Longueur de pliage: 250 mm Remplir les champs de l'écran selon le modèle ci-après, en tenant compte des particularités suivantes: PLAN Champ facultatif Insérer les numéros des outils que vous aurez repérés préalablement (voir consultation de la liste des poinçons ou matrices).
- Page 52 Après l'introduction de la dernière longueur, appuyer sur la touche Le système calcule le rayon de chaque pli ainsi que la longueur développée de la pièce et affiche ces valeurs à l'écran. Sauver cette pièce dans la mémoire interne en procédant comme suit: Introduire le numéro que vous voulez donner à...
- Page 53 ÉFINITION DE L ORDRE DES PLIS Appuyer sur la touche , afin de faire apparaître la page ordre des plis (Choix 9 PIECE PLI, APPUIS du menu principal). 1/ 1 FACE APPUI __/__ __/__ __/__ . . . __/__ Explication des colonnes du tableau Numéro de la séquence.
- Page 54 Exemple a Pour cet exemple, nous utilisons la pièce créée précédemment. Elle avait été sauvée sous le numéro 1. (Si vous ne la trouvez plus, créez-la en suivant les instructions de la page 42). Appeler la pièce 1 en tapant son numéro dans le champ P, et en appuyant ensuite sur la touche Les illustrations suivantes vous montrent l'ordre des plis désiré.
- Page 55 Séquence N 4: Face 4 et Appui 5 Pour introduire cette suite de plis: Remplir les champs FACE et APPUI comme ci-dessous FACE APPUI 1/ 1 1/ 1 1/ 1 1/ 1 Appuyez sur la touche Le système calcule l'ensemble du programme machine (axes, fonctions, etc.) et affiche les manipulations de la tôle à...
- Page 56 Presser la touche , vous pourrez consulter la page PIECE X Y Cette page affiche pour chaque séquence les cotes des axes X et Y (les valeurs dépendent de la matière et des outils utilisés). 78.06 90.0° 229.90 145.51 135.0° 233.58 __ RETOURNE 58.06 90.0°...
- Page 57 Séquence N 3: Face 2 et Appui 1 Séquence N 4: Face 3 et Appui 2 Appeler la page ordre des plis en pressant deux fois la touche Remplir les champs FACE et APPUI comme ci-dessous: Vous remarquerez que les champs p/m sont déjà programmés puisque l'on a déjà...
- Page 58 Presser la touche , vous pourrez consulter la page PIECE X Cette page affiche pour chaque séquence les cotes des axes X et Y (les valeurs dépendent de la matière et des outils utilisés). 305.42 135.0° 233.58 78.06 90.0° 229.90 58.06 90.0°...
- Page 59 G: D NNEXE IVERS INITIALISATION A PAGE Cette page peut apparaître lors d'un calcul impossible, créé par une donnée non programmée, ou de valeur non correcte. Elle peut aussi apparaître lors d'une pollution d'une zone mémoire, ce qui donne également des calculs impossibles. INITIALISATION DU 6000 -- ZONE MEMOIRE -- Effacement zone des variables...
- Page 60 Introduire: la valeur dans le champ Effacement zone des variables, dans le champ Effacement zone matrices-poinçons la valeur la valeur dans le champ CODE D'EXECUTION. Pressez la touche Presser 2 fois la touche Introduire: la valeur dans le champ Effacement zone des variables, dans le champ Effacement zone matrices-poinçons, la valeur dans le champ Effacement zone paramètres...
- Page 61 A RÉFÉRENCE DES OUTILLAGES Le réglage de la machine a été fait sur le principe suivant: Lorsque théoriquement la surface d'appui du poinçon est en contact avec la surface de la table, la cote des compteurs Y1 et Y2 est 000.00. Pratiquement ce réglage a été...
- Page 62 réf. = cote Y Pour le contrôle de la référence, il suffit en mode de poser la pointe du poinçon sur le plat de la matrice (attention à la pression de la séquence en cours) et de lire la valeur indiquée par les compteurs POS Y1 et Y2 . Cette valeur doit être identique pour les deux compteurs et doit correspondre également à...
- Page 63 Compteurs Y1 et Y2 fortement différents Si les compteurs ne sont pas identiques et présentent une différence supérieure à celle tolérée (la presse fournit dans ce cas un angle différent d'un côté à l'autre de la machine), il convient de refaire un essai avec un autre outillage afin de déterminer si la différence provient de l'outil même (outil mal usiné...
- Page 64 (PCT) E POINT DE CONTACT TÔLE Définition: Le point de contact tôle est la position du coulisseau qui correspond au moment ou la pointe du poinçon arrive en contact avec la tôle placée sur la matrice. Ce point n'est pas programmable, mais il est calculé par la DNC au moyen de la cote REF Y et de l'épaisseur tôle.
- Page 65 ES AXES DE BUTÉES L'adjonction d'axes supplémentaires (à X) ne présente pas de difficultés à l'opérateur, les champs étant clairement définis à l'écran. Les fonctionnements et sécurités concernant les axes supplémentaires tels que R, X1, X2, Z1 et Z2 sont décrites ci-dessous. Sécurité...
- Page 66 Diagramme de positionnement sécurité X-R X"o R"o = cote paramètres machine 50 = cote "a" matrice = cote "hm" matrice = Xo + X"o = Ro + R"o = cote courante axe X = cote courante axe R = cote visée axe X = cote visée axe R Xv >...
- Page 67 Deux exemples de positionnement Ces exemples démontrent qu'il est possible de positionner dans la zone de sécurité. Si le positionnement demandé se trouve dans la zone interdite, la DNC refuse le passage en mode , et le curseur se place sur le champ X. Xv >...
- Page 68 Sécurité X1-X2 Les sécurités offertes pour X1 X2 sont identiques à l'axe X simple. L'axe (X1 ou X2) le plus proche de la matrice sera pris en compte pour la sécurité. Sécurité Z1-Z2 Une sécurité anti-collision empêche le passage en mode , le texte interactif Z1-Z2 est obtenu si le positionnement n'est pas possible (voir paramètre 51).
- Page 69 ROGRAMMATION DE L ORIGINE DES AXES Sélectionner l'option 11 du menu principal, la page suivante apparaît: SET AXES --SET-- --POS-- X _____.__ 0.00 Y1 ____.__ ____.__ Y2 ____.__ ____.__ Introduire dans la colonne SET la position courante de l'axe. Quitter le champ pour valider. À...
- Page 70 A CALIBRATION Le champ CAL (calibration) de la page PIECE STATUS sert à la compensation automatique d'une variation de l'épaisseur de la tôle. Pour assurer, le bon fonctionnement de cette fonction, il est nécessaire que le coulisseau puisse se "poser" sur la tôle avec la pression minimum sans la plier.
- Page 71 E CROQUAGE Le croquage permet de faire un pli avec un grand rayon interne. On peut programmer un croquage sur l'une ou l'autre pages. Un croquage est défini par une programmation de 4 à 98 (une programmation à 0, 2 ou 3 donnera une erreur). Remarque: Pour que le résultat soit cohérent, le nombre de plis pour réaliser l'angle doit être tel que la longueur de chaque segment soit supérieure...
- Page 72 Procédure pour réaliser un croquage: Dans cet exemple, il s'agit d'effectuer un croquage ayant un rayon intérieur de 50 mm. Appeler la page PIECE STATUS et remplir les champs tel que décrits ci dessous. P+ ___ I/mm PLAN CAL_/__.__ 1/ 1 Ac:1 Al:_ In:_ σ...
- Page 73 YCLE SANS PLI Le cycle sans pli sert à faire un déplacement des axes et des fonctions auxiliaires sans faire de déplacement du coulisseau. Pour programmer un cycle sans pli: Effacer le champ Programmer Y1 et Y2 à une cote supérieure à celle du point de contact tôle (PCT).
- Page 74 LIAGE EN FOND DE MATRICE Comme pour la plupart des travaux en force, il est préférable d'effectuer ce type de pliage au centre de la presse. Effacer le champ Effacer ou laisser les champs Y1 et Y2 non programmés. La presse effectue la descente de façon conventionnelle jusqu'à ce que le coulisseau s'arrête en fond de matrice avec la pression de la séquence en cours.
- Page 75 COR N Cette colonne permet d'apporter une correction pour la séquence en cours uniquement. (le libellé COR N peut ne pas apparaître selon la configuration de la machine, il s'agit cependant toujours des champs de la colonne de gauche). COR P Cette colonne permet d'apporter une correction à...
- Page 76 ARACTÈRES ALPHANUMÉRIQUES Le champ PLAN permet d'introduire des caractères alphanumériques. Pour introduire ces caractères, on utilise les touches combinées avec les touches numériques du clavier. Exemple: Pour introduire le caractère A, pressez la touche et tout en maintenant enfoncée cette dernière, pressez la touche Voici la correspondance de ces touches: ---------------------------------------------------------------------------------------------- ESSAGES...
- Page 77 ES MESSAGES INTERACTIFS CASSETTE Indique que la "cassette" (mémoire interne) - n'a pas été initialisée - est polluée - a changé de format (p.ex. en changeant de version de logiciel) Il suffit de "nettoyer" la mémoire interne en plaçant le curseur sur le champ P, d'introduire 999 et de presser la touche COMPLET...
- Page 78 IGNORE Affiché lorsque la touche activée ne peut (ne doit) pas être traitée. INDEFINI Refus de passage en mode , si les para- mètres vitaux à l'exécution ne sont pas ou que partiellement programmés et empêchent ainsi les calculs de vérification. INSERE Indique que l'insertion a correctement été...
- Page 79 TEACH OK L'opération TEACH a été effectuée correctement. TIME OUT Indique que la DNC n'a pas reçu d'information valide depuis le lancement de la transmission, et rend ainsi la commande à l'opérateur. Ce message apparaît après 30 secondes environ. Var KO Une des entrées DNC VARIATEUR OK n'est pas (plus) active (+24 VDC).
- Page 80 Cette page a été intentionnellement laissée blanche. PAGE 72 MANUEL D'UTILISATION DU 6000...
- Page 81 Le transfert sur un ordinateur PC par ligne série nécessite que la DU 6000 soit équipée de l'option RS232. Pièces Le PC doit être équipé d'un logiciel CYBELEC PC1200. Cet ensemble permet de créer des pièces sur le logiciel de pliage sur PC et de les transférer à la DNC pour exécution.
- Page 82 ESTS DU PORT SÉRIE Le port série de la DU 6000 est le SUB-D 9P, prise J5. Introduire, vérifier que les paramètres de transmissions sont programmés comme suit: PARAMETRES RS232 / DIVERS . . . --LIAISON ORDINATEUR –- 106 BAUD RATE 4800 STOP PARITY ODD(1) EVEN(2) _...
- Page 83 CYBACK Pour ce programme, le câble RS doit être connecté sur le port RS232 de la prise J5. Les paramètres de transmissions doivent êtres programmés sur la DNC avec les mêmes valeurs que pour le test des ports série (voir paragraphe ci-dessus). Ces mêmes valeurs doivent être programmées sur le PC.
- Page 84 Cette page a été intentionnellement laissée blanche. PAGE 76 MANUEL D'UTILISATION DU 6000...
- Page 85 I: I NNEXE MPRESSION DE L ÉCRAN COURANT La DU 6000 permet, si elle est équipée de la sortie RS232 d'imprimer le contenu de la page courante affichée à l'écran (connecteur J5). Ceci permet de conserver ou de transmettre sur support papier le contenu d'un programme, des outils ou des paramètres machine.
- Page 86 YPER ERMINAL Il est possible de saisir toutes les pages d’une DU 6000 sur un PC dans un fichier txt, ce qui permet une sauvegarde papier des paramètres machines, de programmes ou autres éléments de la DU 6000. ONNEXION Connecter un câble RS 232 inversé entre le connecteur J5 de la DNC et le port RS 232 de l'ordinateur.
- Page 87 RÉPARATION Les paramètres de liaisons doivent être les mêmes sur la DNC que sur HyperTerminal. Paramètres DU 6000 PARAMETRES MACHINE -06- IGNORE ----CARACTERISTIQUES RS232---- 60 Vitesse de transmission 9600 61 Data transmission 62 Stop bits 63 Parité (-:off, 0:even, 1:odd) 65 Protocole 66 BCC 67 Verrouillage calcul recherche K7...
- Page 88 Configuration de HyperTerminal • Introduire un nom pour le ficher qui contiendra le paramétrage pour cette commande numérique et choisir une icône. Vous appellerez ce fichier à chaque connexion avec la commande numérique sans devoir reparamétrer Hyper Terminal. • Connecter en utilisant un port série. PAGE 80 MANUEL D'UTILISATION DU 6000...
- Page 89 • - Paramètres du port: Bits par seconde: 9600 Bits de données: Parité: Aucun Bits d’arrêt: Contrôle de flux: Aucun • Sélectionner Propriétés: IMPRESSION DE L'ÉCRAN COURANT PAGE 81...
- Page 90 • Introduire les paramètres comme ci-dessus. • Cliquer le bouton Configuration ASCII • Cocher la case Retour automatique à la ligne. Puis OK • Sélectionner Affichage puis Police PAGE 82 MANUEL D'UTILISATION DU 6000...
- Page 91 • Choisir Terminal. Standard 14 AISIE DES ÉCRANS A ce point la DNC et Hyper Terminal sont paramétrés, reliés ensembles et prêts à transmettre. • Ouvrir le menu Appeler, sélectionner Appeler • Ouvrir le menu Transfert, sélectionner Capturer le texte •...
- Page 92 • Sur la DU 6000, choisir la page à imprimer • Presser simultanément les touches • Répéter pour chaque page désirée. • Déconnecter • Les pages capturées sont visibles dans le fichier txt choisi précédemment. Impression de tous les paramètres machines Pour les DU 6000, à...
- Page 93 J: P NNEXE ROTECTION DES NIVEAUX D ACCÈS NFORMATION GÉNÉRALE Selon la version, la DU 6000 peut être ou ne pas être équipée de clé physique à 4 positions. Cependant les niveaux de protection 0-1-2 et 3 existent toujours. Dans le cas ou la clé physique n'existe pas, l'accès se fait par mot de passe. ATTENTION : ces mots de passe seront remis aux valeurs par défaut à...
- Page 94 ES UTILISATEURS Tableau des utilisateurs, accès et mots de passe. Niveau Noms Changement Changement Niveau Mot de passe Utilisateur généralement d'utilisateurs du mot de des mots de clé par défaut attribué à prédéfinis passe passe des virtuelle personnel subordonnés EUL1 Opérateur ayant le droit d'accès au niveau 1 EUL2...
- Page 95 CCÈS PAR MOTS DE PASSE Au démarrage du logiciel, la clé virtuelle est toujours placée à 0. Choisir le niveau à accéder au moyen de l'une des combinaisons Le message VALEUR ? apparaît. Introduire le mot de passe et appuyer sur la touche pour valider le mot de passe.
- Page 96 CCÈS AUX NIVEAUX SUPÉRIEURS À Certains utilisateurs peuvent accéder à un niveau supérieur à 3, ce qui leur permet entre autre de modifier les mots de passe. Pour connaître les droits, voir le Tableau des utilisateurs, accès et mots de passe.
- Page 97 HANGER MOT DE PASSE Il est possible de modifier les mots de passe attribués par défaut. Certains utilisateurs peuvent le faire pour eux-mêmes, d'autres pas. Pour connaître les droits, voir le Tableau des utilisateurs, accès et mots de passe. Pour changer un mot de passe: Presser la combinaison de touche Le message NIVEAU ? apparaît.
- Page 98 ESTION DES NIVEAUX D ACCÈS PAR CLÉ EXTERNE Si l'utilisation de la clé externe est définie dans les paramètres machine, les niveaux d'accès sont gérés par la clé externe. Les mots de passe ne sont plus actifs. L'utilisation de la clé externe est définie par le paramètre Clé = 1 et par l'utilisation des entrées CLE 0 et CLE 1.
- Page 99 CCESSOIRES CYBACK Logiciel de sauvegarde sur PC. Permet la sauvegarde et la restitution des données (pièces, outils, paramètres machines) des commandes numériques DNC 7000, DNC 70. DNC 60, DU 6000 et DNC 30 sur un PC via la ligne série. Jusqu'à...
- Page 100 Cette page a été intentionnellement laissée blanche. PAGE 92 MANUEL D'UTILISATION DU 6000...
- Page 101 INDEX N 8, 39, 40 P 38 p/m 39 P+ 39 Abréviations 21 PCV 10 PLAN 39 Accès PMH 10 aux niveaux supérieurs à 3 88 POS 9 par mot de passe 87 Ajouter ri 40 un pli 44 Rx 9 SET 61 Angle 16, 66 Start ext 10...
