L
A RÉFÉRENCE DES OUTILLAGES

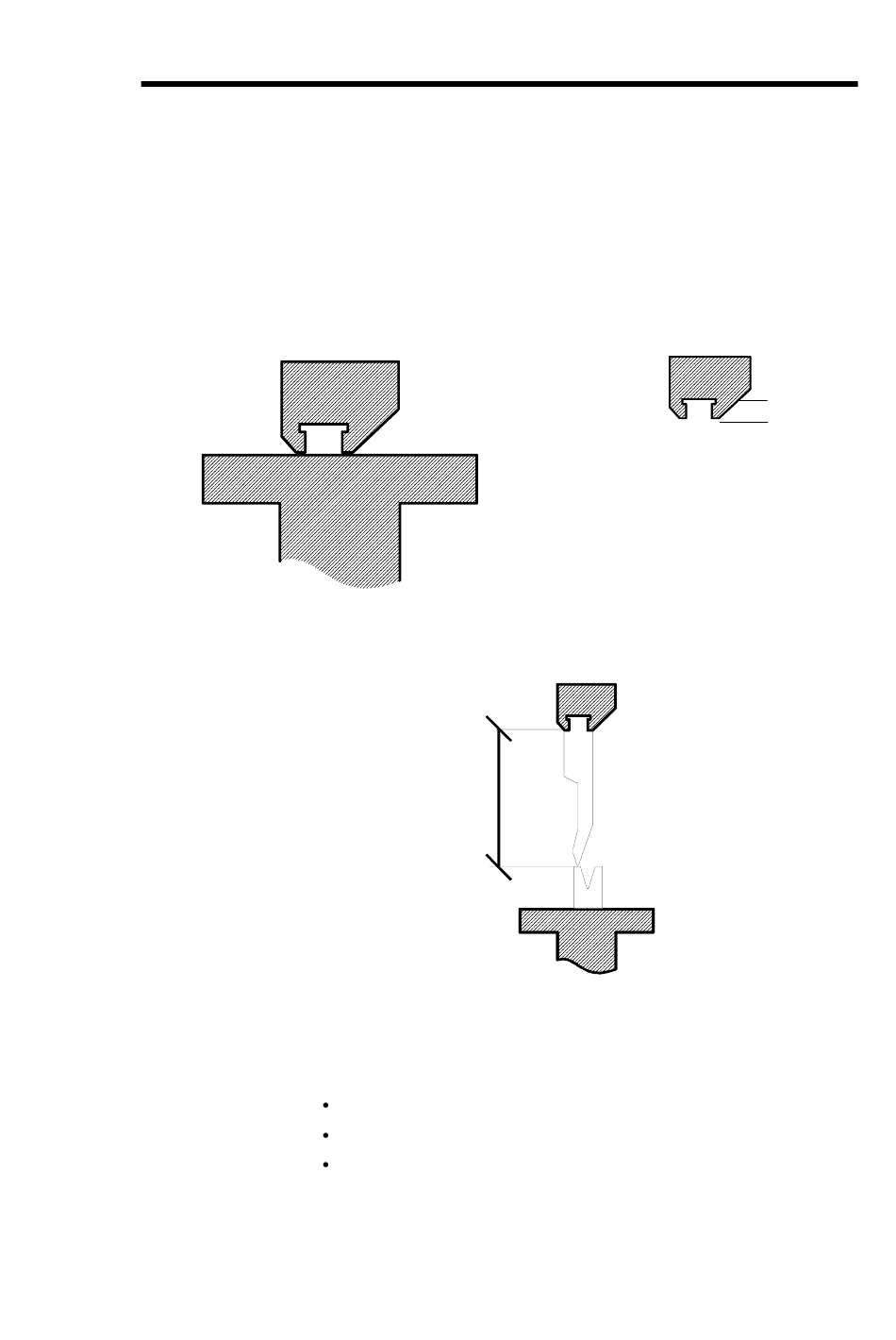

Le réglage de la machine a été fait sur le principe suivant:
Lorsque théoriquement la surface d'appui du poinçon est en contact avec la
surface de la table, la cote des compteurs Y1 et Y2 est 000.00.
Pratiquement ce réglage a été effectué au moyen de deux blocs calibrés, dont
la cote a été introduite dans les compteurs.
Définition:
La cote de référence (REF Y) est théoriquement l'addition des deux hauteurs
d'outils; poinçon et matrice.
coulisseau
La hauteur du poinçon est la hauteur comprise entre la "pointe" du poinçon et
la face d'appui de celui-ci.
De la cote de référence REF Y dépend toute la précision des plis réalisés par
la machine.
La commande numérique calcule la profondeur de pliage au moyen:
Si les plis résultants sont fortement éloignés de la valeur programmée, il
convient de faire un contrôle de la référence et des valeurs ci-dessus.
Y1 = 000.00
Y2 = 000.00
table
de la cote REF Y,
des valeurs géométriques des outils,
de l'épaisseur de la tôle.
coulisseau
a ou b = face d'appui
du poinçon
La face d'appui du poinçon
varie selon le type de machine
hauteur
poinçon
DIVERS
a
b
PAGE 53
