PAGE 54
MANUEL D'UTILISATION DU 6000
Pour le contrôle de la référence, il suffit en mode
poinçon sur le plat de la matrice (attention à la pression de la séquence en
cours) et de lire la valeur indiquée par les compteurs POS Y1 et Y2 .
Cette valeur doit être identique pour les deux compteurs et doit correspondre
également à la cote de référence REF Y visible dans la page
PROGRAMMATION POINÇONS / MATRICES.

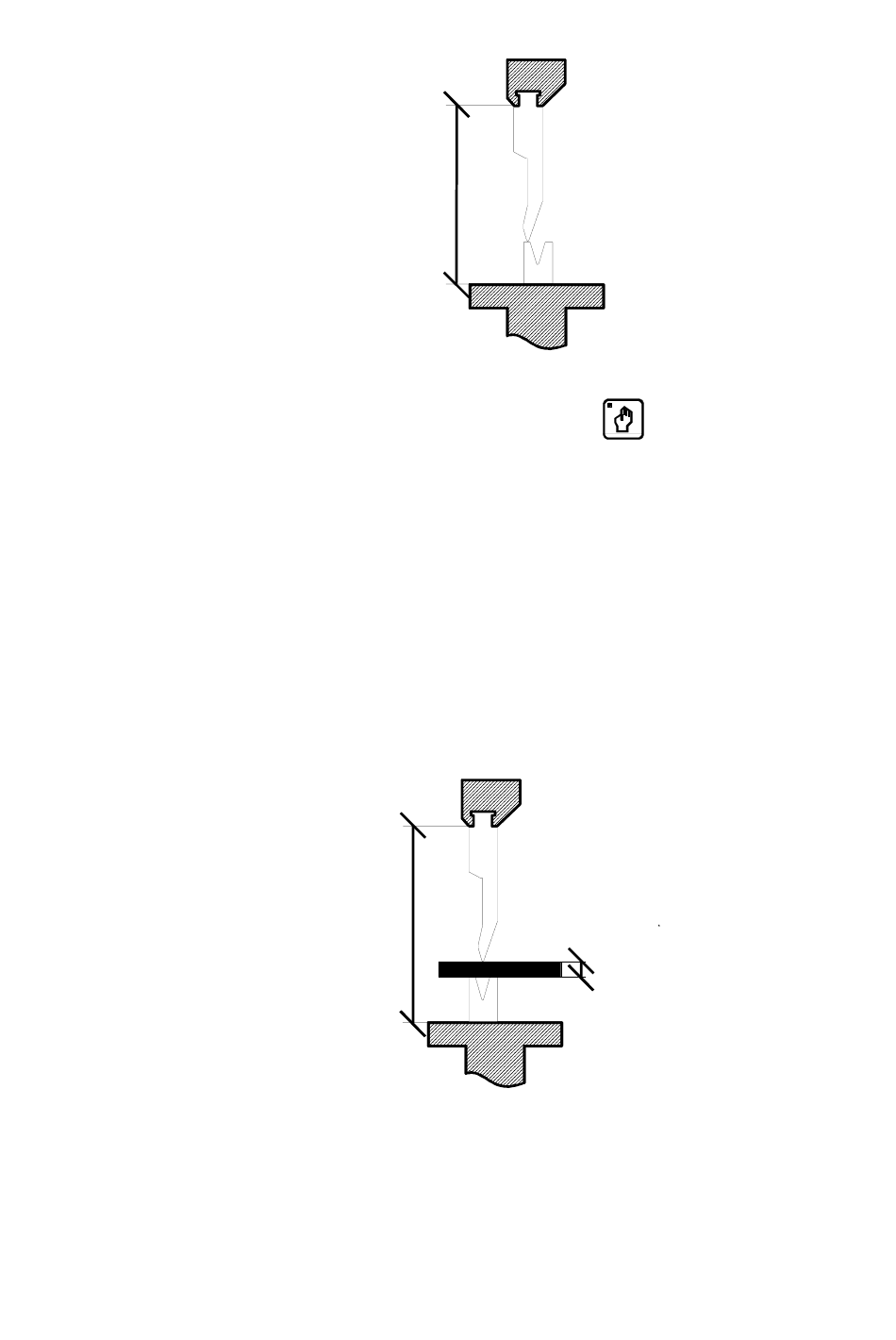

S'il n'est pas possible de déplacer la matrice pour obtenir le cas de figure
susmentionné, il est possible dans une matrice de faible ouverture de poser
sur la matrice une tôle de forte épaisseur (qui ne pliera pas sous le poids du
coulisseau) ou des blocs d'épaisseur connue précisément (voir figure ci-
dessous).
Il conviendra alors de soustraire la valeur du matériel introduit entre le
poinçon et la matrice pour obtenir la cote de référence REF Y.
réf. =
cote Y - ép. tôle
réf. =
cote Y
ép. tôle min. 10mm
voir plus en
fonction de Ve
de poser la pointe du
