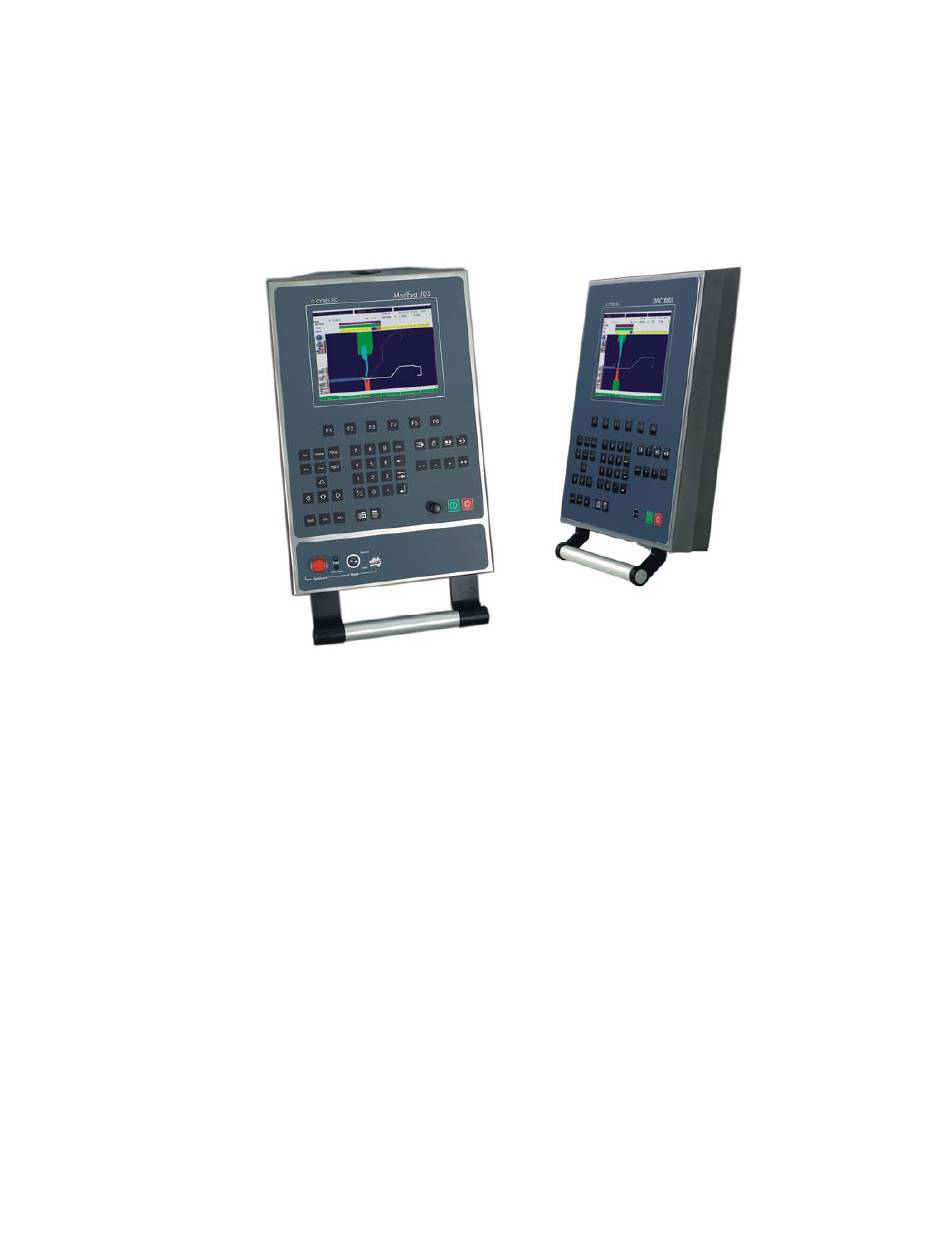

- Page 1 ModEva/DNC880S PC 1200 Manuel d'utilisation CYBELEC SA Tel. ++ 41 24 447 02 00 RUE DES UTTINS 27 Fax ++ 41 24 447 02 01 CH - 1400 YVERDON-LES-BAINS E-Mail: info@cybelec.ch SWITZERLAND V-DOC-MODEVA-FR...
- Page 3 être utilisé ou copié qu'en conformité avec les stipulations de l'accord. Toute copie du programme CYBELEC sur cassette, disque ou autre support à des fins autres que l'usage personnel du programme par l'acheteur est interdite par la loi.
- Page 5 ONSIGNES DE SECURITE ET D ENTRETIEN L'opérateur doit être formé pour utiliser la machine sur laquelle est installée la commande numérique. Une mauvaise utilisation de la commande numérique peut entraîner un préjudice grave au matériel et/ou aux personnes. Une modification de paramètres machine peut causer des dégâts matériels importants ou une production de qualité...
- Page 6 Cette page a été intentionnellement laissée blanche.
- Page 7 OPYRIGHT SPECIAL EPROMS Les appareils DNC et CNC de CYBELEC dans lesquels le logiciel original produit chez CYBELEC aurait été remplacé par une copie non faite par CYBELEC et sans l'autorisation écrite de CYBELEC perdent immédiatement leur garantie. ARANTIE CYBELEC ne garantit pas que ses produits logiciels pourront travailler correctement dans n'importe quel environnement de computer et de programmation.
- Page 8 Dans les 30 jours après la terminaison de cet accord pour n'importe quelle raison, le licencié peut choisir l'une des options suivantes: Retour à CYBELEC ou à un vendeur officiel de toutes les copies existantes de tous les logiciels et du matériel y relatif ou Fournir à...
- Page 9 Le remplacement des disquettes ou eproms ou supports magnétiques ou cassettes qui ne satisfont pas aux conditions de garantie limitée de CYBELEC et qui ont été retournés à CYBELEC ou à un représentant autorisé de CYBELEC avec une copie du bulletin de livraison ou Si CYBELEC ou son représentant est incapable de livrer des disquettes, supports magnétiques, eproms...
- Page 10 Cette page a été intentionnellement laissée blanche. PAGE VI ACCORD DE LICENCE...
- Page 11 21 février 2007 V. 1.2b TABLE DES MATIERES CONSIGNES DE SECURITE ET D'ENTRETIEN................I ACCORD DE LICENCE POUR LOGICIEL CYBELEC..............III INTRODUCTION..........................5 Sécurité, copyright et licence ....................5 DNC avec operating system Windows A propos de ce manuel .......................6 Installation du logiciel ......................7 Conventions typographiques....................7...
- Page 12 PLIAGE, TESTS ET CORRECTIONS..................... 33 PROGRAMMATION 3D ........................35 Création de la pièce......................35 Pas à pas..........................36 Vider la zone de travail MEMORISER, RECHERCHER UNE PIECE .................. 43 Mémoriser une pièce ......................43 Rechercher une pièce ......................44 Méthode rapide Méthode standard Méthode graphique Organisation des mémoires....................
- Page 13 Installation sous Windows NT, 2000 ou XP INSTALLATION DU LOGICIEL CYBELEC..................73 Installation logiciel DNC ......................73 Installation logiciel ENC.......................74 Si le clavier de la DNC ne fonctionne pas: INDEX ..............................75 TABLE DES MATIERES PAGE 3...
- Page 14 Cette page a été intentionnellement laissée blanche. PAGE 4 MANUEL D'UTILISATION MODEVA/DNC 880S...
- Page 15 Consulter les pages de sécurité, de copyright et de licence au début de ce manuel. DNC avec operating system Windows Les DNC CYBELEC équipées de Windows ont été installées d'usine avec une configuration spécialement réalisée pour la commande numérique (voir notice technique).
- Page 16 DNC 880S. Ce manuel peut évoluer. C'est vous, utilisateurs, qui pouvez nous aider à mieux vous assister. Si vous avez des remarques concernant ce document, veuillez nous écrire à: CYBELEC S.A. Département Communication Rue des Uttins 27 CH-1401 Yverdon-les-Bains...
- Page 17 NSTALLATION DU LOGICIEL Voir à la fin de ce manuel, page 68. ONVENTIONS TYPOGRAPHIQUES Arial gras Citations des textes tels que visibles à l'écran. Arial gras italique Sert à indiquer le nom d'une entrée ou d’une sortie de la commande numérique. Italique Renvoi à...
- Page 18 Une fenêtre apparaît avec la liste des choix disponibles pour ce champ. Pour valider le choix: - introduire le nombre en regard du choix, - positionner le curseur sur le choix et presser la touche Sans afficher la fenêtre de choix, il est possible de faire apparaître l'un après l'autre les choix en pressant la touche Pour valider, quitter le champ.
- Page 19 UICK CURSEUR VA SEUL Fonctions: Permet le déplacement et le positionnement du curseur de manière rapide, dans les différents champs de la page affichée. Procédure: Tourner le bouton dans le sens horaire ou anti-horaire. Le curseur se déplace de champ en champ, du haut vers le bas de la page et de gauche à droite ou inversement.
- Page 20 Procédure: Positionner le curseur sur un champ à choix multiples. Appuyer sur le bouton et relâcher. La fenêtre des choix multiples s’ouvre. Positionner le curseur sur votre choix à l’aide du bouton et appuyer à nouveau pour la sélection. Mouvement des axes électriques en mode manuel. Procédure: Mettre la DNC en mode manuel.
- Page 21 PC dans le Manuel de référence 2D sous Clavier externe. Ces procédures indiquent à l'opérateur une marche à suivre, une méthode de programmation conseillée par CYBELEC permettant d'assimiler par l'exemple le fonctionnement du logiciel. Si d'autres informations sont nécessaires, veuillez consulter le Manuel de référence 2D et/ou éventuellement le Manuel de référence 3D qui...
- Page 22 UITTER LE LOGICIEL En tout temps il est possible de terminer le travail en sauvant l'état actuel. Cependant il faut prendre garde de quitter correctement le logiciel en appelant la page MENU et en pressant la touche QUITTE. Sur le logiciel PC, faire la même opération ou presser les touches Alt + F1 depuis n'importe quelle page.
- Page 23 (2D) ROGRAMMATION PAR ALPHA Ce chapitre décrit, au moyen d'un exemple concret, la manière de programmer une pièce en utilisant la méthode L-alpha (longueur-angle). Cette manière de procéder est simple et rapide, et permet d'afficher la pièce en 2D, ce qui suffit généralement lorsque la pièce est programmée dans l'atelier.
- Page 24 AS A PAS IDER LA ZONE DE TRAVAIL L’utilisateur doit vider la mémoire de travail avant de créer une nouvelle pièce. Atteindre la page PIECE NUMERIQUE, page qui permet l'introduction des données en mode L-Alpha. Presser la touche de fonction PIECE Sélectionner PIECE NUMERIQUE, pour cela introduire le numéro en regard du choix touche...
- Page 25 Choisir EFFACER PIECE, pour cela introduire le numéro en regard du choix touche ou placer le curseur sur le choix et presser ou clic sur le choix, puis CONFIRMER. ( Cette opération efface uniquement les données de la mémoire de travail. Cela veut dire que si la pièce qui éventuellement se trouve en mémoire de travail a été...
- Page 26 Placer le curseur sur le champ P et appuyer sur la touche pour ouvrir le menu LISTE DE CHOIX des poinçons. Sélectionner le poinçon désiré en introduisant les chiffres situés en regard. 2 chiffres. Exemple : 01 pour 1 – 02 pour 2, etc… Positionner le curseur sur le choix et valider avec la touche Clic sur le choix désiré.
- Page 27 Réglage de la matrice Fenêtre avec sélection du poinçon mais sans matrice. Champ de sélection : M Rester sur la page POSITION OUTILS. Sélectionner la matrice avec la touche Placer le curseur sur le champ M et appuyer sur la touche pour ouvrir le menu de choix des matrices.
- Page 28 Réglage de la matrice Montage final des outils Fenêtre avec sélection du poinçon et de la matrice. Revenir à la page PIECE NUMERIQUE via le menu PIECE. HOIX DES OUTILS Comme mentionné plus haut, si la position des outils n'est pas indispensable, vous pouvez définir les outils directement dans la page PIECE NUMERIQUE.
- Page 29 Remarque: Chaque fenêtre contient 20 outils. Possibilité d'accéder aux 20 outils suivants ou précédents en utilisant respectivement les touches: Chaque base de données (poinçons et matrices) est limitée à 200 outils. On peut également appeler la fin de la liste en introduisant la valeur 999 ou rappeler le début de la liste en introduisant 001.
- Page 30 ROGRAMMATION OUPE Les dimensions des faces sont données en cotation externe selon DIN. Voir Manuel de référence 2D Chapitre Longueur développée. 45.0 45.0 45.0 90.0° 90.0° 200.0 200.0 Lors de l'introduction des données en mode L-Alpha, il suffit de "commencer" le profil par une des extrémités et fournir dans l'ordre les valeurs de chaque face et angle.
- Page 31 Placer le curseur sur le deuxième champ de la colonne ANGLE et introduire la valeur 90° qui correspond au deuxième angle à plier. Placer le curseur sur le troisième champ de la colonne LONGUEUR et introduire la valeur 45 qui correspond à la dernière longueur avant le bord de la pièce.
- Page 32 Placer le curseur dans le champ L.PLIAGE et introduire la longueur de pliage pour cette coupe (200). Placer le curseur sur le premier champ de la colonne LONGUEUR et introduire la valeur 30 qui correspond à la première longueur. Placer le curseur sur le premier champ de la colonne ANGLE et introduire la valeur 90°...
- Page 33 (PLI 2D) AMME DE PLIAGE Recherche de la gamme de pliage Appeler la page PLI 2D (menu PLI). Sélectionner dans le champ SIMULE l'option SANS PLI IMPOSE Menu ACTION choisir CHERCHER ORDRE PLIAGE. Le message SIMULATION EN COURS..., puis CALCULE... apparaissent dans le champ interactif dans le coin supérieur droit de l'écran.
- Page 34 OSITION DES AXES AUTRES FONCTIONS Menu PLI, page PLI NUMERIQUE. On constate que la position des axes, la force de pliage, le bombage et le cas échéant le recul, le point mort haut (selon comment sont définis les paramètres machine) sont automatiquement calculés. Ces valeurs sont reprogrammables par l'opérateur.
- Page 35 (PLI NUM) ROGRAMMATION DIRECTE Ce type de programmation est souvent utilisé pour des pièces simples ou par des opérateurs ayant travaillé sur des presses plieuses conventionnelles sans commandes numériques. Cette page est très proche de l'opérateur car il a sur un seul écran toutes les informations et les champs nécessaires à...
- Page 36 AS A PAS IDER LA ZONE DE TRAVAIL L’utilisateur doit vider la mémoire de travail avant de créer une nouvelle pièce. Atteindre la page PLI NUMERIQUE. Presser la touche de fonction PLI Sélectionner PLI NUMERIQUE, pour cela insérer le numéro en regard du choix : touche ou placer le curseur sur le choix et presser...
- Page 37 Vider la zone de travail pour construire une nouvelle pièce Cette opération efface uniquement les données de la mémoire de travail. Cela veut dire que si la pièce qui éventuellement se trouve en mémoire de travail a été sauvée précédemment, cette pièce ne sera pas perdue. ONNEES GENERALES Introduire: - le sigma/matière...
- Page 38 HOIX DES OUTILS Choix des outils Rester dans la page PLI NUMERIQUE. Curseur dans le champ POINCON. ou clic droite pour faire apparaître la LISTE DES Touche CHOIX. Sélectionner l'outil désiré en tapant le chiffre situé en regard. 2 chiffres. Exemple : 01 pour 1 – 02 pour 2 – etc.… Positionner le curseur sur le choix et valider avec la touche Clic sur le choix désiré.
- Page 39 On voit ci-dessous l'écran avec les valeurs pour ces deux plis. La page ci-dessus illustre comment programmer les 2 ailes avec les trous oblongs (coupe 1). Comme il s'agit de deux plis identiques, programmer le champ CY à 2. Programmer l'angle à 90°, l'axe X à sa valeur absolue (43.00) et introduire la longueur de pliage (150).
- Page 40 NTRODUCTION DES DONNEES ASTUCE La manière précédente de programmer (chapitre Introduction des données (1) ci-dessus) exige de la part de l'opérateur de soustraire l'épaisseur de la tôle de la cote extérieure de la pièce. Une astuce est décrite ici afin de faciliter la programmation. Évidemment elle a ses limites qui sont fonction de la pièce et de la suite des plis décidée.
- Page 41 Programmer X = 40.00. Presser sur la touche ACTION et choisir COPIER PLI. Pour le dernier pli introduire ANGLE = 135.0° et X = 20.00. Appeler la page CORRECTIONS (touche Introduire dans la colonne PIECE la valeur à soustraire à la cote extérieure pour obtenir une position correcte de la butée (généralement une valeur proche de l'épaisseur de la matière).
- Page 42 Cette page a été intentionnellement laissée blanche. PAGE 32 MANUEL D'UTILISATION MODEVA/DNC 880S...
- Page 43 LIAGE TESTS ET CORRECTIONS Dans ce chapitre on aborde une manière de procéder pour exécuter une pièce. Cette façon de faire est destinée uniquement à démontrer comment utiliser la commande numérique. Les opérations de tests et de réglage peuvent s'exécuter dans l'ordre décidé par l'opérateur.
- Page 44 Lorsque le pli courant est bien réglé: Passer à la séquence suivante en pressant la touche Corriger comme décrit précédemment. Lorsque tous les plis de la pièce sont corrects: Passer en mode automatique et sélectionner la page de travail que vous désirez : ⇒...
- Page 45 ROGRAMMATION REATION DE LA PIECE Ce chapitre décrit, au moyen d’un exemple concret, la manière de programmer une pièce en utilisant la méthode de programmation 3D (disponible uniquement sur les logiciels ModEva avec le 3D). Dans l’exemple suivant, nous exécuterons la même pièce que dans les pages précédentes, à...
- Page 46 AS A PAS IDER LA ZONE DE TRAVAIL L’utilisateur doit vider la mémoire de travail avant de créer une nouvelle pièce. 3 possibilités sont offertes: 1. Par la page PLI NUMERIQUE (voir Vider la zone de travail) 2. Par la page PIECE NUMERIQUE (voir Vider la zone de travail) 3.
- Page 47 Effacement de la mémoire de travail Cette opération efface uniquement les données de la mémoire de travail. Cela veut dire que si la pièce qui éventuellement se trouve en mémoire de travail a été sauvée précédemment, cette pièce ne sera pas perdue. Introduire les données de la pièce...
- Page 48 Différences entre les deux fonctions : MODIFIE 1F: Montre la pièce en mode plan (2D) MODIFIE 2F: Montre la pièce en mode plan et en mode axonométrique (3D). Création de l’élément de base. Choix actuel: MODIFIE 2F Mode axonométrique Mode plan Clic sur .
- Page 49 Coller une aile Clic sur . Le rectangle rouge en regard (à droite) s’illumine attestant que la fonction est active. Cliquer sur le segment de contour où la face doit être collée. Ajuster la hauteur de l’aile : valeur du champ A. (45.00). Par défaut, la valeur de l’angle est de 90°.
- Page 50 Coller une troisième aile La même fonction est toujours active. • Cliquer sur le segment de gauche où la troisième face doit être collée. • La valeur A a été mémorisée et est automatiquement affectée à la nouvelle aile. Modifier le champ A avec une nouvelle valeur : 40.00 Coller une quatrième aile La même fonction est toujours active.
- Page 51 Coller la dernière aile La même fonction est toujours active. • Cliquer sur le segment de droite où la dernière face doit être collée. • La valeur A a été mémorisée et est automatiquement affectée à la nouvelle aile. Modifier le champ A avec une nouvelle valeur : 20.00 et modifier également la valeur de l’angle : - 135.0.
- Page 52 Cette page a été intentionnellement laissée blanche. PAGE 42 MANUEL D'UTILISATION MODEVA/DNC 880S...
- Page 53 EMORISER RECHERCHER UNE PIECE EMORISER UNE PIECE L'opération de mémorisation de la pièce peut se faire depuis toutes les pages qui contiennent le champ PIECE en haut de l'écran. Mettre la DNC en mode programmation Placer le curseur sur le champ PIECE et introduire le numéro de stockage (1 à...
- Page 54 Si vous désirez mémoriser la pièce ailleurs que dans la mémoire interne, placer le curseur sur le champ INTERNE de PIECES ET GROUPES DANS. ou clic droite pour faire apparaître la liste et effectuer votre choix. Placer le curseur sur le champ PIECE et introduire le numéro de stockage (1 à...
- Page 55 Pour parcourir, placer le curseur dans le tableau et déplacer avec les touches Pour charger la pièce: clic ou presser Tri : Pour lister en ordre décroissant: croissant / décroissant placer le curseur sur le titre de la colonne et clic gauche ou presser la touche L’ordre est inversé...
- Page 56 Méthode standard Si vous désirez rechercher la pièce ailleurs que dans la mémoire interne, placer le curseur sur le champ INTERNE de PIECES ET GROUPES DANS. ou clic droite pour faire apparaître la liste et effectuer votre choix. Dans la liste, placer le curseur sur le numéro de pièce désiré et presser la touche Placer le curseur dans le champ PIECE, introduire le numéro de la pièce et choisir CHARGER via le menu ACTION.
- Page 57 Méthode graphique Procédure : Accéder à la page MENU par la touche et appeler la page Liste de pièces graphiques (touche La fenêtre ci-dessus est affichée et vous permet de faire une recherche de pièces. Les fonctions permettent de faire défiler la liste des pièces graphiques.
- Page 58 RGANISATION DES MEMOIRES Ce chapitre est destiné à fournir les éléments essentiels au fonctionnement de la DNC. Pour des informations plus complètes sur les mémoires, veuillez consulter le Manuel de référence. La commande numérique comporte plusieurs mémoires. Lorsque l'opérateur programme une pièce, modifie le contenu d'une pièce, il le fait dans une mémoire de travail appelée parfois buffer de travail.
- Page 59 ROTECTION DES NIVEAUX D ACCES NFORMATIONS GENERALES Dans les manuels nous parlerons toujours de position de la clé (virtuelle) tel que: "Positionner la clé sur 3". Niveaux Il existe 4 niveaux d'accès : de 0 à 3. 0 = programmation interdite 1 = création, correction, modification, sauvegarde, effacement, transfert d'une (ou plusieurs) pièce(s).
- Page 60 ES UTILISATEURS Tableau des utilisateurs, accès et mots de passe. Niveau Noms Changement Changement Niveau clé Mot de passe Utilisateur généralement d'utilisateurs du mot de des mots de virtuelle par défaut attribué à : prédéfinis passe passe des personnel subordonnés EUL1 Opérateur ayant le droit d'accès au niveau 1...
- Page 61 CCES PAR MOTS DE PASSE Au démarrage du logiciel, la clé virtuelle est toujours placée à 0. Lorsque l'opérateur sélectionne l'une des combinaisons , le message suivant apparaît : ou 2 ou 3 selon la Niveau 1 combinaison de touche Mot de passe Introduire le mot de passe.
- Page 62 CCES AUX NIVEAUX SUPERIEURS A Certains utilisateurs peuvent accéder à un niveau supérieur à 3, ce qui leur permet entre autre de modifier les mots de passe. Pour connaître les droits, voir Les utilisateurs, Accès par mots de passe. Presser la combinaison de touche Le message suivant apparaît.
- Page 63 HANGER MOT DE PASSE Il est possible de modifier les mots de passe attribués par défaut. Certains utilisateurs peuvent le faire pour eux-mêmes, d'autres pas. Pour connaître les droits, voir le chapitre Les utilisateurs plus haut. Procédure: Presser la combinaison de touche Le message suivant apparaît: Changement de position clé...
- Page 64 OT DE PASSE OUBLIE Si un utilisateur a perdu / oublié son mot de passe, demander au responsable de la machine. Si toutefois ce mot de passe est définitivement perdu, 2 possibilités se présentent: L'utilisateur n'a pas le droit de changer son mot de passe lui-même. Dans ce cas 2 solutions: - Demander à...
- Page 65 La fenêtre suivante apparaît : Mot de passe oublié Utilisateur WSSUPER Code de secours Kl2398saf58sdf7 Veuillez contacter votre fournisseur Quitter Il faut que l'opérateur note le code de secours affiché et s'adresse à son fournisseur. Ce dernier possède un logiciel qui permet de générer un nouveau mot de passe.
- Page 66 Cette page a été intentionnellement laissée blanche. PAGE 56 MANUEL D'UTILISATION MODEVA/DNC 880S...
- Page 67 REF APERÇU DES PAGES De nombreuses explications complémentaires sur ces pages et/ou les fonctions qui s'y trouvent sont décrites dans le Manuel de référence 2D. Ce manuel est organisé comme un dictionnaire, avec une table des matières et un index très fournis qui vous permettent de trouvez aisément le sujet recherché.
- Page 68 ISTE IECES RAPHIQUES Cette page permet d’extraire les pièces mémorisées dans la CN, dans l’ordre numérique croissant et avec le graphique qui lui est associé. ECHERCHE PIECES CRITERES Cette page permet de rechercher différentes pièces mémorisées dans la commande numérique selon certains critères.
- Page 69 ISTE POINÇONS Cette page permet de visualiser en un coup d'œil rapide les principaux paramètres des poinçons mémorisés dans la commande numérique. Dans cette liste, si vous désirez voir la description complète de l'outil, il suffit de positionner le curseur sur le nom de l'outil et de presser ou clic.
- Page 70 ROGRAMMATION POINÇONS La programmation de tous les poinçons est réalisée dans cette page. Toutes les dimensions relatives au poinçon y sont introduites. Un croquis représentant le profil du poinçon s'affiche sur la droite de l'écran. ROGRAMMATION MATRICES La programmation de toutes les matrices est réalisée dans cette page.
- Page 71 IENVENUE Principales données de la machine et de la commande numérique. Les champs de couleur verte sont des champs aux choix multiples qui peuvent être modifiés. NITIALISATION Cette page est réservée à la maintenance technique de la commande numérique ou de la machine.
- Page 72 ARAMETRES MACHINE Cette page est la 1ère des pages constituant la suite de tous les paramètres conditionnant le fonctionnement de la commande numérique. Seul l'emploi de la clé du panneau en position 3 permet de modifier ces données. La modification de ces données ne doit se faire qu'avec l'assistance d'un...
- Page 73 OSITION UTILS Cette page apparaît lorsque l'on presse la touche PIECE on choisit : POSITION OUTILS. Cette page permet de définir plusieurs postes de travail. OMMENTAIRES Cette page apparaît en surimpression lorsque l'on presse la touche PIECE et que l'on choisit COMMENTAIRES.
- Page 74 Cette page apparaît lorsque l'on presse la touche PLI et que l'on choisit PLI NUMERIQUE. Cette page récapitule toutes les données pour la séquence en cours. Cette page apparaît lorsque l'on presse la touche PLI et que l'on choisit PLI 2D. Cette page permet de simuler la faisabilité...
- Page 75 Cette page apparaît lorsque l'on presse la touche PLI et que l'on choisit PLI 3D. Cette page permet de simuler la faisabilité de la pièce et de corriger si nécessaire la position des butées ainsi que la position de la pièce par rapport aux outils.
- Page 76 UTILS Cette page apparaît lorsque l'on presse la touche PLI et que l'on choisit OUTIL PLI. Cette page permet de modifier la position et la largeur des outils montés sur la machine. On peut aussi modifier certaines sécurités. ORRECTIONS Cette page apparaît lorsque l'on presse la touche CORRECTIONS et que l'on choisit...
- Page 77 Pour les clefs de protection CYBELEC, seules des clefs de couleurs différentes peuvent être connectées ensemble. Des clefs de la même couleur ne doivent pas être combinées. Cela signifie aussi qu'un échange de clefs peut s'avérer nécessaire dans le cas où...
- Page 78 Lors du démarrage, le logiciel affiche la page BIENVENUE. Au bas de cette page vous pouvez y lire le numéro de série de la clé, ainsi que les options disponibles. Si par hasard la clé n'était pas reconnue, un message ILLEGAL CONFIGURATION apparaît, le numéro de série de la clé...
- Page 79 PC1200 NSTALLATION Installer la clé de protection (uniquement PC1200 3D). Insérer le CD ROM dans le lecteur CD et suivre les instructions. Lorsque le logiciel vous pose la question, choisir Installation sur PC (et non pas sur DNC). Par défault, le logiciel s'installera dans un répertoire CYB/ et dans un sous répertoire au nom de la version intallée.
- Page 80 Installation dans un répertoire existant Si vous ne désirez pas garder votre ancienne version, mais faire un "update" dans le même répertoire que votre ancien logiciel, répondez également NON à la question "installer la disquette CONFIG 03". De cette manière les paramètres de votre ancien logiciel seront conservés, la configuration, les paramètres, les pièces et chemins.
- Page 81 Quitter le logiciel DNC Cybelec. A ce moment, on se retrouve dans le bureau de Windows. Insérer le CD ROM du programme Cybelec dans le lecteur CD et suivre les instructions. Lorsque le logiciel vous pose la question, choisir Installation sur DNC.
- Page 82 NSTALLATION LOGICIEL Allumer la DNC. Laisser se charger complètement le logiciel DNC Cybelec. Se mettre en niveau 3. Quitter le logiciel DNC Cybelec. Lancer le logiciel Flash 12 qui se trouve sur le bureau ou sur le CD- ROM dans le répertoire: \Tools\Flash_program\ModEva_Windows.
- Page 83 INDEX Accès Mémoire aux niveaux supérieurs à 3, 52 Buffer de travail, 48 par mot de passe, 51 Floppy, 48 Protection des niveaux d'accès, 49 interne, 48 Mémoire de travail, 48 Mémoire de travail vider, 14, 26, 36 Clavier Mémoriser une pièce, 43 ne fonctionne pas, 72 Mot de passe, 49 Clé...
- Page 84 Réglage de la matrice, 17 du poinçon, 15 Sécurité, 5 Sentinel Super Pro, 68 Souris, 7 Touches de fonction, 8 Tracksensor, 7 Utilisateurs Tableau des ..., 50 Windows NT, 2000 ou XP, 67, 70 PAGE 74 MANUEL D'UTILISATION MODEVA/DNC 880S...
