PAGE 26
MANUEL D'UTILISATION DNC 600 PS
CR
TOL
ri =
Rayon de pliage théorique demandé par l'opérateur.
A = Apothème.
Pour un exemple de croquage, voir Le croquage page 77.
indique la distance définie selon l'explication
TOL ci-dessous.
Lors du travail par croquage, ce champ indique
le rayon théorique demandé par l'opérateur.
(Voir Le croquage page 77).
Nombre de plis demandés lorsque l'on travaille
par croquage. (Voir Le croquage page 77)
Ce nombre doit être compris entre 3 et 99.
La valeur 2 rendra impossible le changement de
mode.
Remarque: Ce nombre doit être tel que la
longueur des segments de croqua-
ge soit supérieure à la moitié de
l'ouverture du V de la matrice.

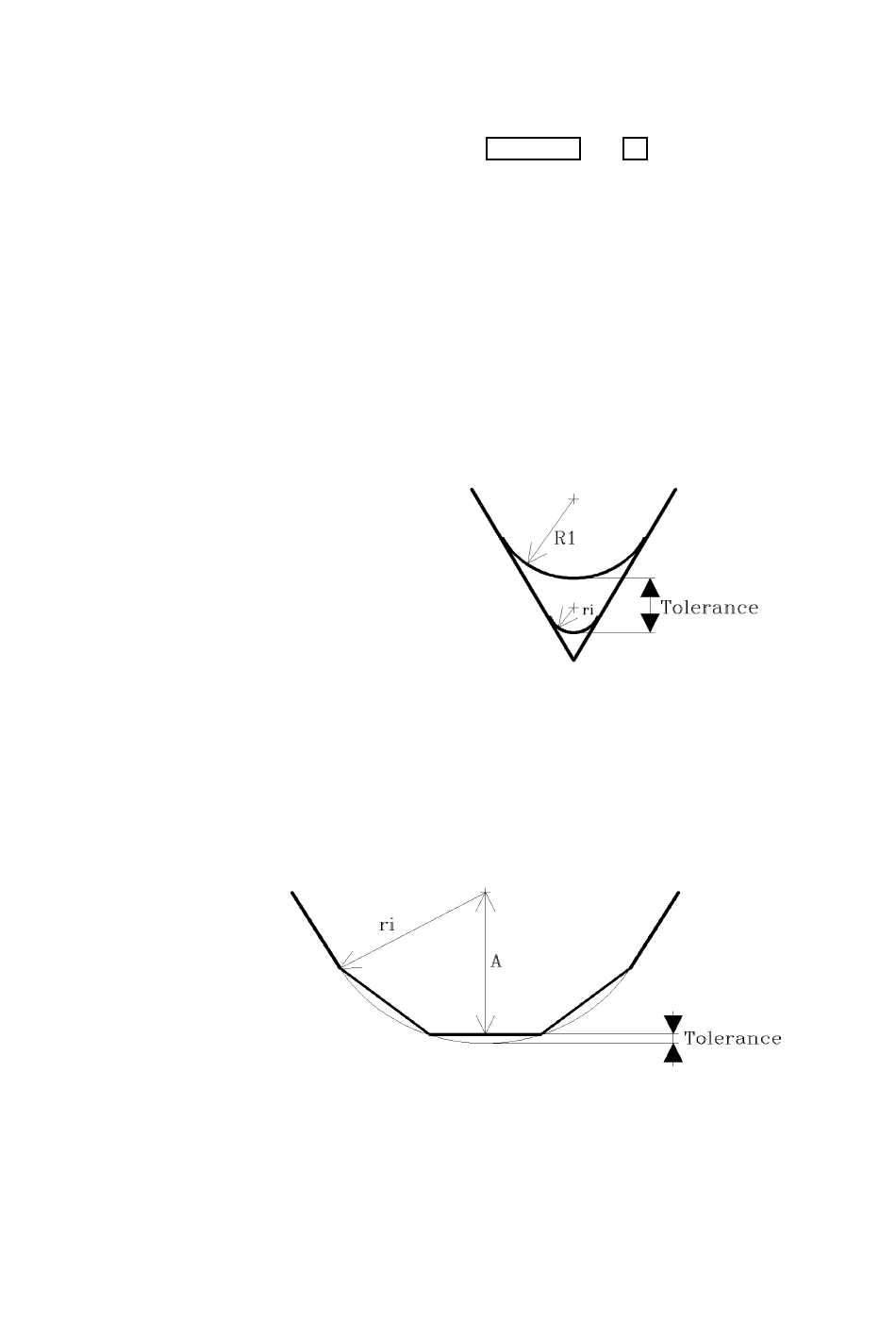

Tolérance. Si la valeur du champ CR est égale
à 1, la tolérance indique la valeur selon
l'illustration ci-dessous.
R1 = Rayon de pliage introduit par
l'opérateur.
ri =
Rayon de pliage calculé par le système.
Si la valeur du champ CR est comprise entre 4
et 99, indique la différence entre la corde
formée par deux plis et l'arc de cercle
théorique, soit la différence entre le rayon
théorique Ri et l'apothème A de la corde.
