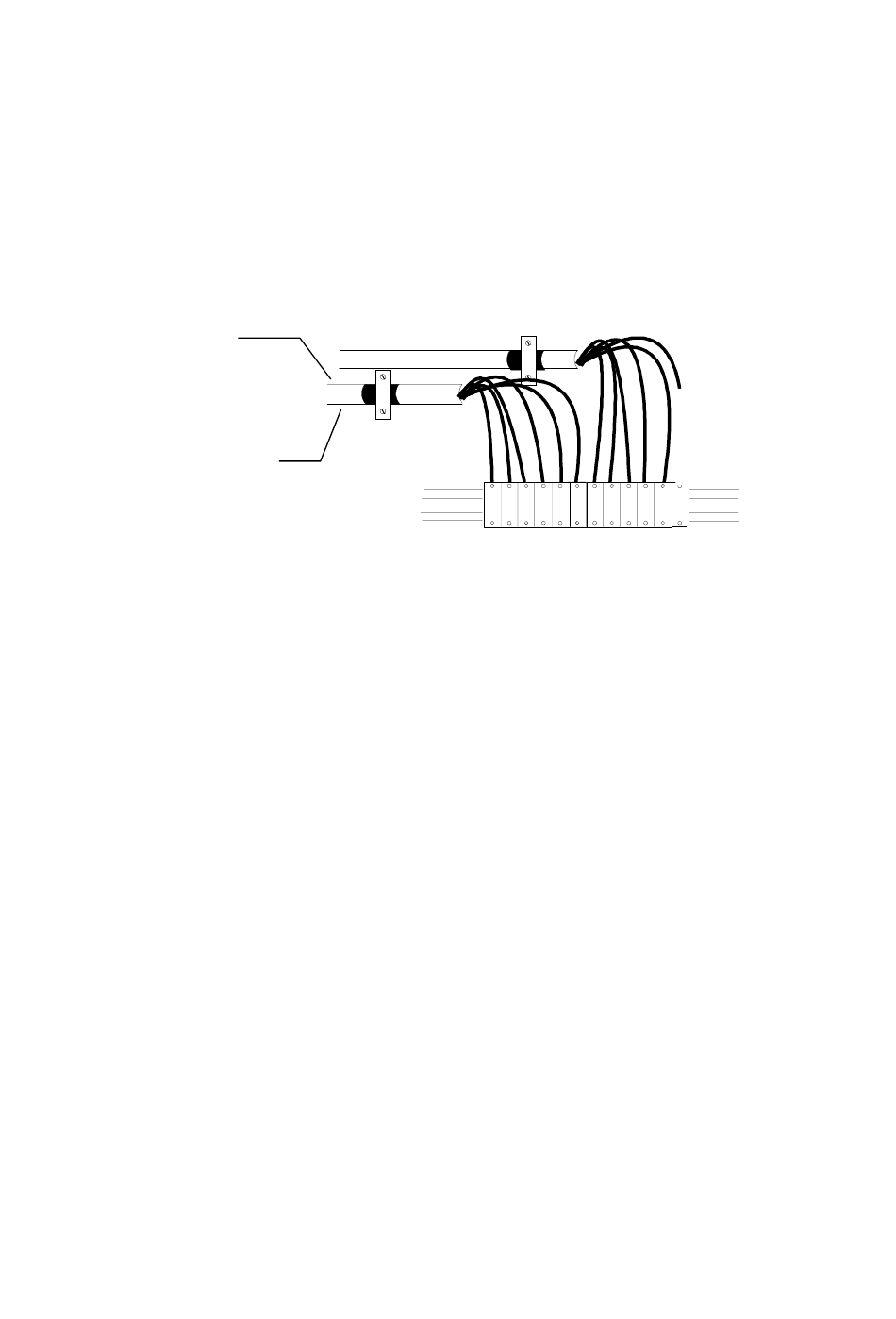

Plaque de fond
d'armoire en
métal anodisé ou
aluminium.
Serrage du câble
blindé directement
sur le blindage contre
la plaque de base.
!
Blindage, coté armoire électrique:
Le but est de relier le blindage à la masse avec la plus grande
surface possible et le plus près possible de la destination du câble.
Il faut raccorder chaque blindage à la masse de l'armoire au moyen
d'une petite plaque métallique qui fait office également de serre-câble
(voir ci-dessous). Dans ce cas il est important que la plaque de base de
l'armoire soit en métal anodisé ou en aluminium.
On peut éventuellement utiliser un presse-étoupe métallique (ou
d'autres systèmes de pinçage) serré directement sur le blindage
(attention, il faut que la pièce qui serre le câble soit également
métallique et non pas isolante).
Evidemment, les fils non blindés doivent être le plus courts possible.
1 2 3 4 5
Terminal/Bornes/
Klemmliste
!
Les câbles blindés destinés aux signaux de consigne (servo-amplis) ou
de mesure ne doivent pas être interrompus (éviter le passage sur des
borniers intermédiaires dans l'armoire électrique).
Ils seront éloignés des éléments perturbateurs et des câbles à fort
courant / tension.
!
Les câbles blindés destinés aux signaux de commande (+ 24VDC)
doivent avoir une section minimum de:
0,34 mm 2 pour les câbles de liaison DNC - armoire.
0,5 mm 2 pour les câbles dans l'armoire électrique:
!
Chaque borne d'alimentation 24VDC (24V) et 0VDC (24V) de la
DNC doit être reliée par un conducteur de section 0.75 mm 2 d'un
câble blindé séparé à la source de l'alimentation en question (cela peut
être plusieurs bornes dans l'armoire électrique qui sont alimentées par
un ou plusieurs conducteur de section suffisante).
Le 0V n'est pas identique à la terre.
Il existe un 0V pour chaque tension.
Le 0V doit être relié à la terre en un seul point, au moyen d'un
conducteur de section suffisante (voir fig. ci-dessous).
Il faut relier séparément chaque 0V par un fil de section suffisante à
l'alimentation concernée.
Conducteur
hors blindage
le plus court
possible.
6
7 8 9 10 11
12 etc...
PAGE 11
