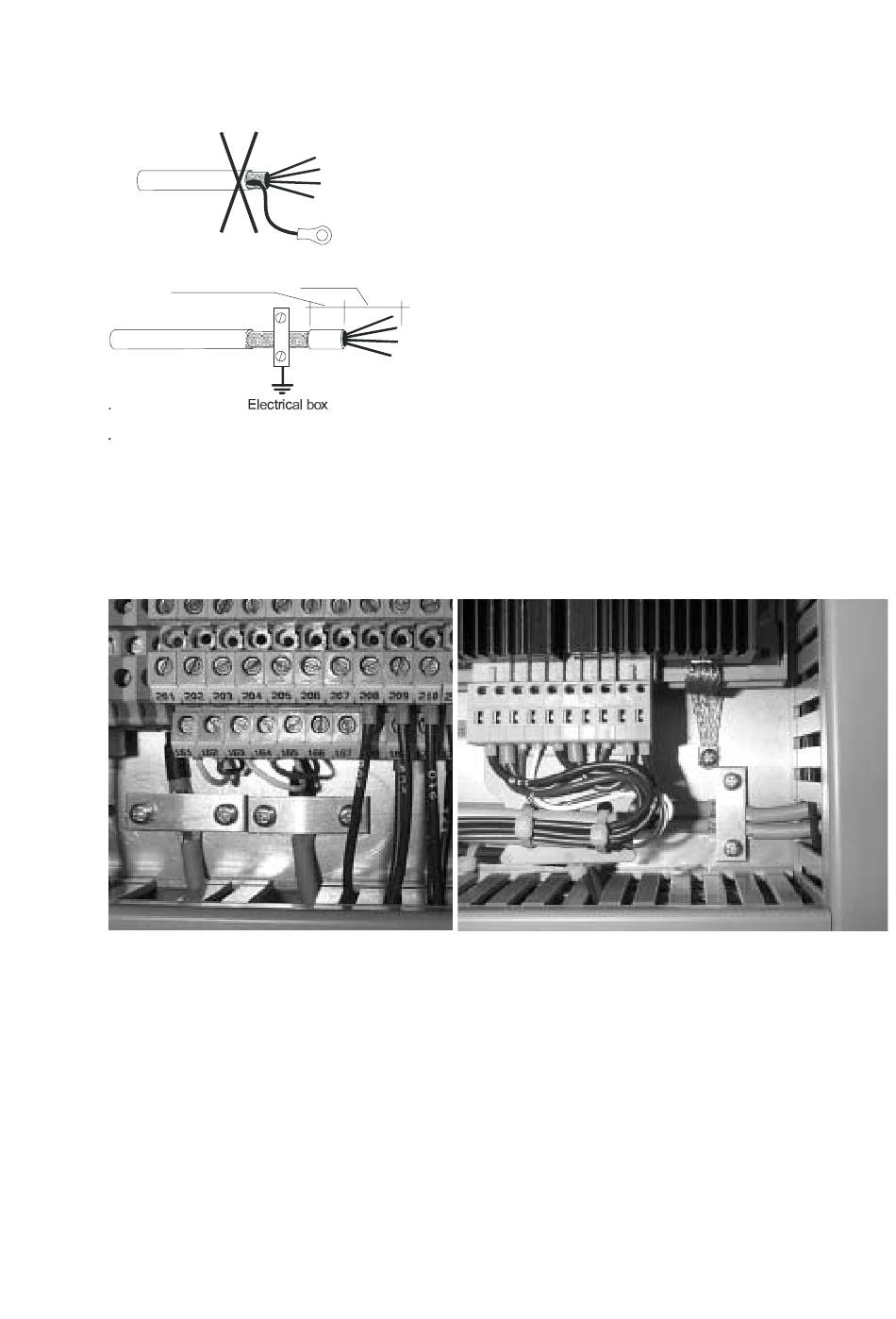

Mise à terre du câble
Min 3 cm
Un fil de masse (0.75 mm²) soudé au blindage et connecté
à une borne de masse ou à la plaque de base de l'armoire
électrique, est électriquement correct, mais pour
l'immunité EMC cette méthode n'est pas adéquate et ne
doit pas être appliquée.
Max 2 - 3 cm
Le blindage des câbles doit être connecté à terre avec la
plus grande surface possible.
La longueur des câbles non blindés doit être aussi courte
que possible.
Ceci est valable pour tous les câbles analogues dans l'armoire électrique
(p.ex. MVP 400 servo-amplificateurs, amplificateurs hydrauliques etc.).
Ces câbles analogues doivent être blindés et mis à terre sur les deux côtés,
comme illustré ci-après.
Des profils spéciaux sont disponibles. Ce type de solution contribue à
l'efficacité du câblage (vitesse et qualité). Les illustrations ci-après montrent
un exemple de telles alternatives.
PAGE 9
