NOTICE TECHNIQUE BASE
D
ISPOSITION ET CARACTÉRISTIQUES DES
ÉLÉMENTS DANS L

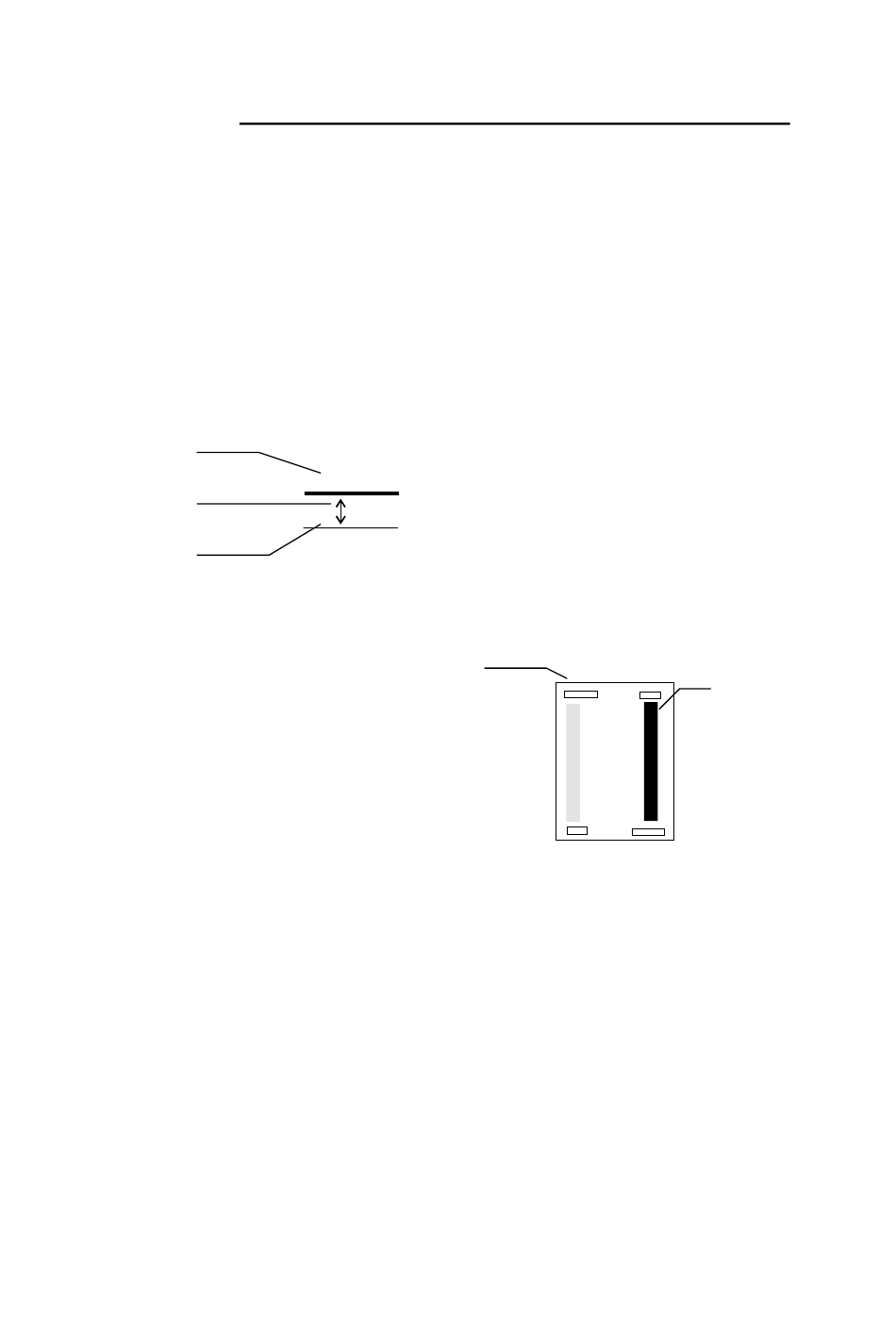

Fond d'armoire
Câbles
Basse tension
Borniers
'
ARMOIRE ÉLECTRIQUE
Les principes de base pour la protection
électromagnétique de favoriser au maximum la
diffusion des perturbations dans la masse
électrique. A cet effet:
- La platine du fond de l'armoire ne doit pas être
isolante (peinte), mais de préférence en métal
anodisé ou en aluminium.
- Les éléments métalliques (transformateurs,
filtres etc. seront fixés directement sur la
platine de fond.
Principe de base:
"chaque tension doit être placée dans un
caniveau (goulotte) séparé."
Il est donc indispensable de séparer le
cheminement des câbles basse tension de celui
des câbles de puissance.
Ils doivent être éloignés le plus possible les uns
des autres.
A cet effet les caniveaux (goulottes) seront
propres à chaque gamme de tension.
Si un rapprochement n'est pas évitable, il le sera
sur une courte distance et sera de préférence
sous la forme d'un croisement à 90°.
De la même manière, les borniers de puissance
seront séparés et éloignés le plus possible des
borniers "sensibles".
En cas de nécessité les borniers "sensibles"
devront être recouverts par un capot métallique
faisant office de cage de Faraday.
Puissance
