Connecter la tresse
de masse (min
2
20 mm
) à la borne
prévue à cet effet.
0V
±10V
0V
±10V
!
Si les câbles des codeurs sont particulièrement longs (plus de 10m.), il
faudra doubler les fils d'alimentation (0V et 5V) ce qui augmente ainsi
la section des conducteurs d'alimentation, ceci afin d'assurer une
tension correcte au codeur.
Il existe également des câbles spéciaux qui possèdent 2 conducteurs de
section plus grande pour l'alimentation.
!
La borne de masse (GND) de la DNC doit être reliée par une tresse de
cuivre d'au minimum 20 mm
masse de l'armoire électrique (voir fig. ci-dessous).
Dès le milieu de l'année 1997, les DNC 80, 800 et 900 sont équipées
d'une plaque de fixation / raccordement intermédiaire sur laquelle sera
vissé la tresse de masse.
Livrée avec la commande numérique, une tresse relie la plaque à la
DNC. Celle-ci doit impérativement être connectée à la borne prévue à
cet effet.
La bride supérieure fait office de serre-câble et sera serrée fermement.
La bride inférieure équipée de ressorts assurera une parfaite mise à la
masse des blindages.

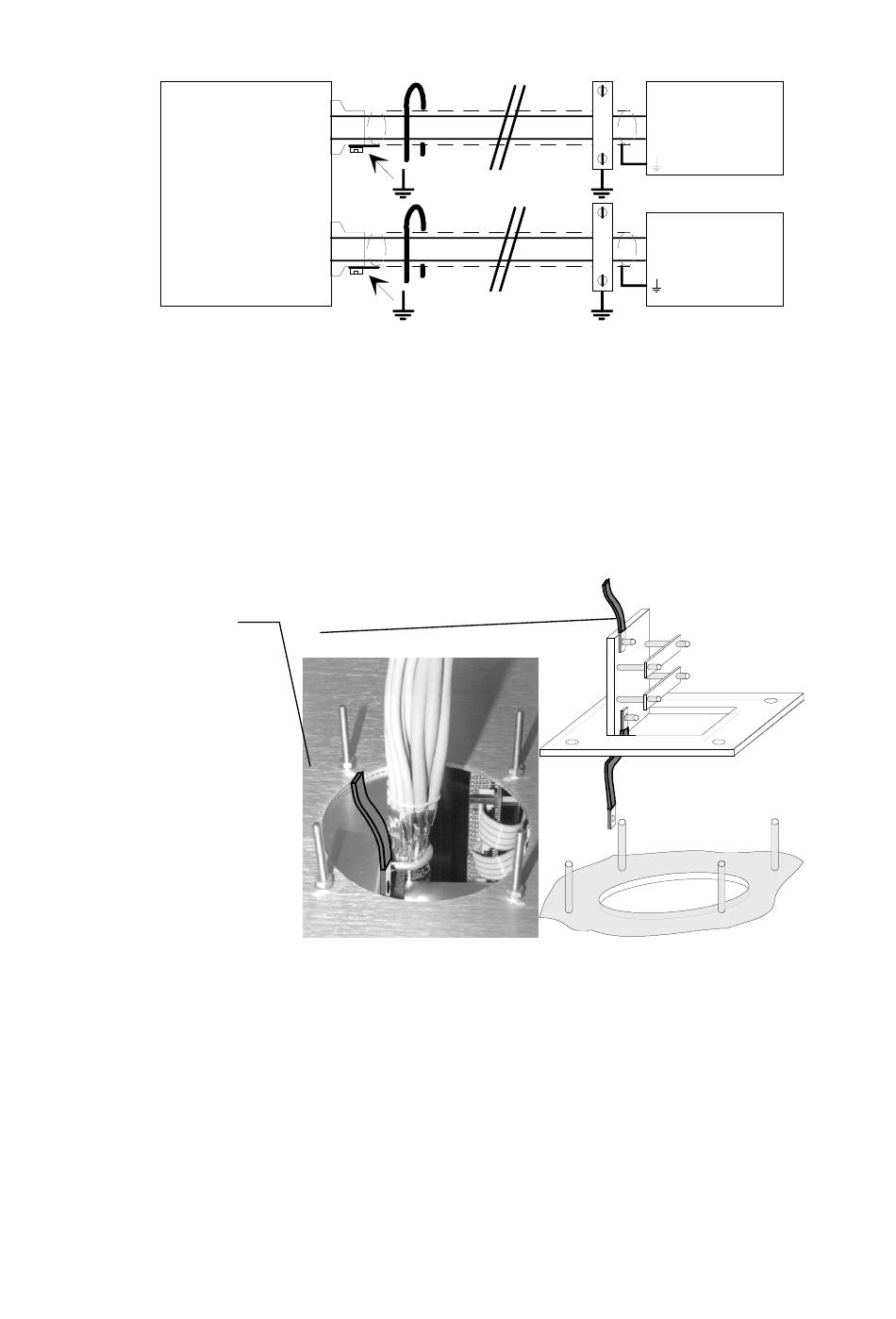

Servo-drive X1
0V
Input
±10V
Servo-drive X2
0V
Input
±10V
2
séparée et connecté directement à la
