NOTICE TECHNIQUE BASE
M
ONTAGE DES FICHES
Pour une immunité maximum aux perturbations extérieures de votre
équipement, il faut câbler les prises de liaison avec le plus grand soin en
respectant autant que possible la procédure suivante.
C'est uniquement de cette manière que le contact avec le blindage et le
maintient du câble resisteront aux manipulations ultérieures.
!

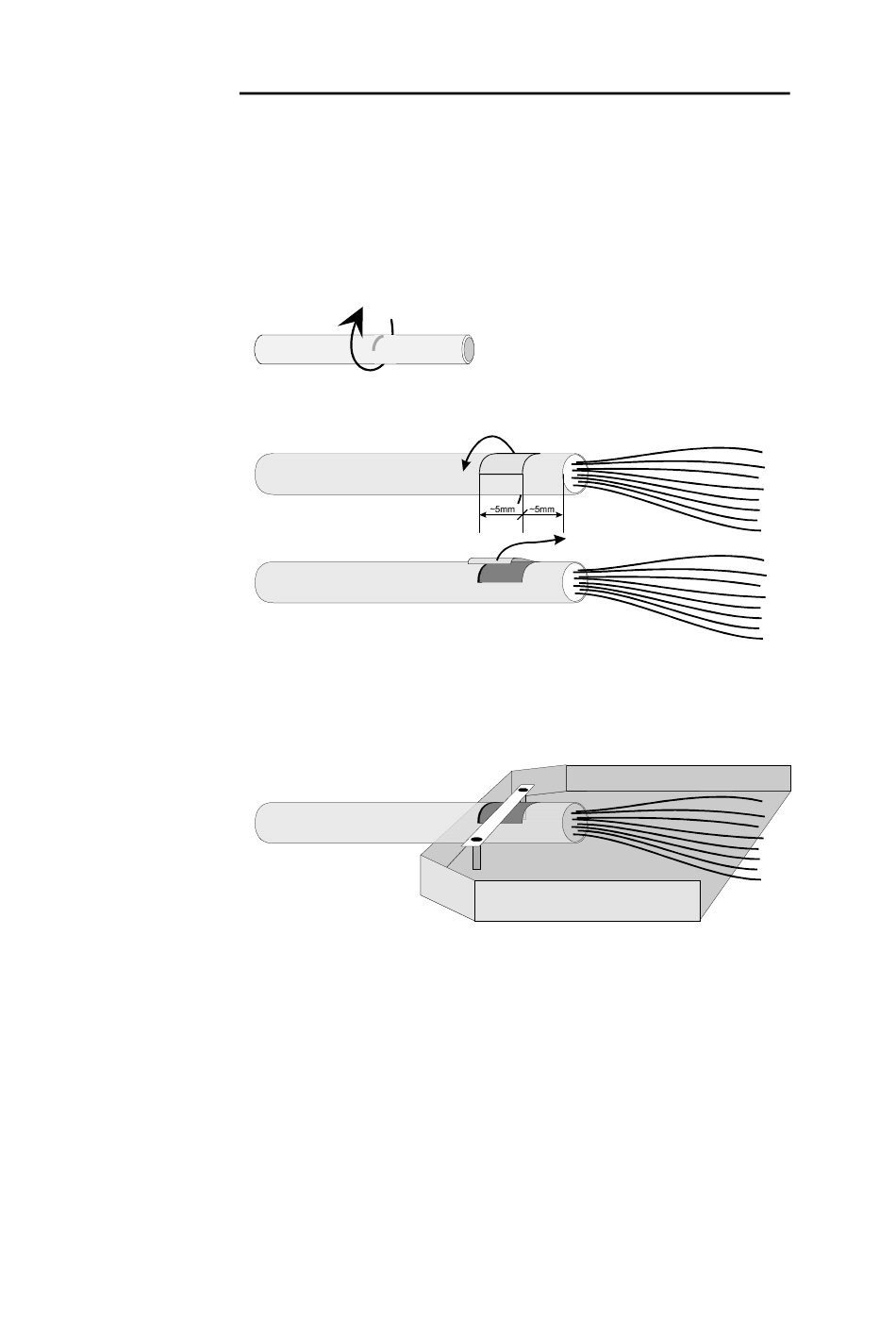

Découper la gaine de protection extérieure sur une distance de
suffisante ~50 mm, puis la retirer. Découper le blindage.
!
Mettre à nu le blindage en entaillant une "fenêtre" de 5 mm sur la
moitié de la circonférence du câble.
De cette manière le blindage conserve son emplacement et ne
"s'effiloche" pas. Le risque d'arrachement est également diminué.
!
Fixer le câble sur le capot par le blindage.
Il est indispensable d'utiliser un capot métallique.
S
-D
UB
