3.1.2. Connexion du câble de raccordement au poêle
La connexion du câble de raccordement du poêle
s'effectue facilement avant la fixation de ce dernier.
1. Coucher le poêle sur le côté de telle sorte que
la face comportant le dispositif de commande
soit tournée vers le haut.
2. Dévisser l'élément comportant le dispositif de
commande d'environ 10–12 mm par rapport au
fond du boîtier électrique et extraire délicate-
ment de celui-ci l'élément de bout.
3. Percer dans l'élément de bout un trou dégrossi
pour le câble de raccordement, dans lequel
on enfilera le câble vers le serre-câble et la
baguette de raccord.
4. Une fois le câble de raccordement connecté,
enfoncer délicatement l'élément comportant
le dispositif de commande dans le boîtier élec-
trique. Voir figure 8. Vérifier avant de serrer la
vis que le bord du boîtier électrique se trouve au
fond de la rainure située sur l'élément de bout.
3.2. Fixation du poêle au mur
Voir figure 9.
1. La console d'installation du poêle se fixe sur ce
dernier. Défaire la vis de blocage de la console
d'installation et détacher cette dernière du poêle.
2. À l'aide des vis livrées avec le poêle, fixer la
console d'installation du poêle sur le mur. NB !
La présence derrière le lambris devant recevoir
les vis de fixation d'une pièce de renfort, par
exemple une planche supplémentaire, serait
obligatoire, pour que les vis soient solidement
fixées. Mais s'il n'y a pas de planches de renfort
derrière le lambris, il est possible de fixer les vis
solidement sur le lambris.
3. Soulever le poêle sur la console fixée contre le
mur de telle sorte que les crochets de fixation
de la partie inférieure de la console s'encastrent
derrière le bord du châssis du poêle et que la rai-
nure de la partie supérieure du poêle se plaque
contre la console d'installation.
4. Bloquer le poêle à la hauteur du rebord supérieur
contre la console à l'aide de la vis.
3.3. Raccordement électrique
Le raccordement du poêle au secteur ne doit être ré-
alisé que par un électricien professionnel et confor-
mément aux règlements en vigueur.

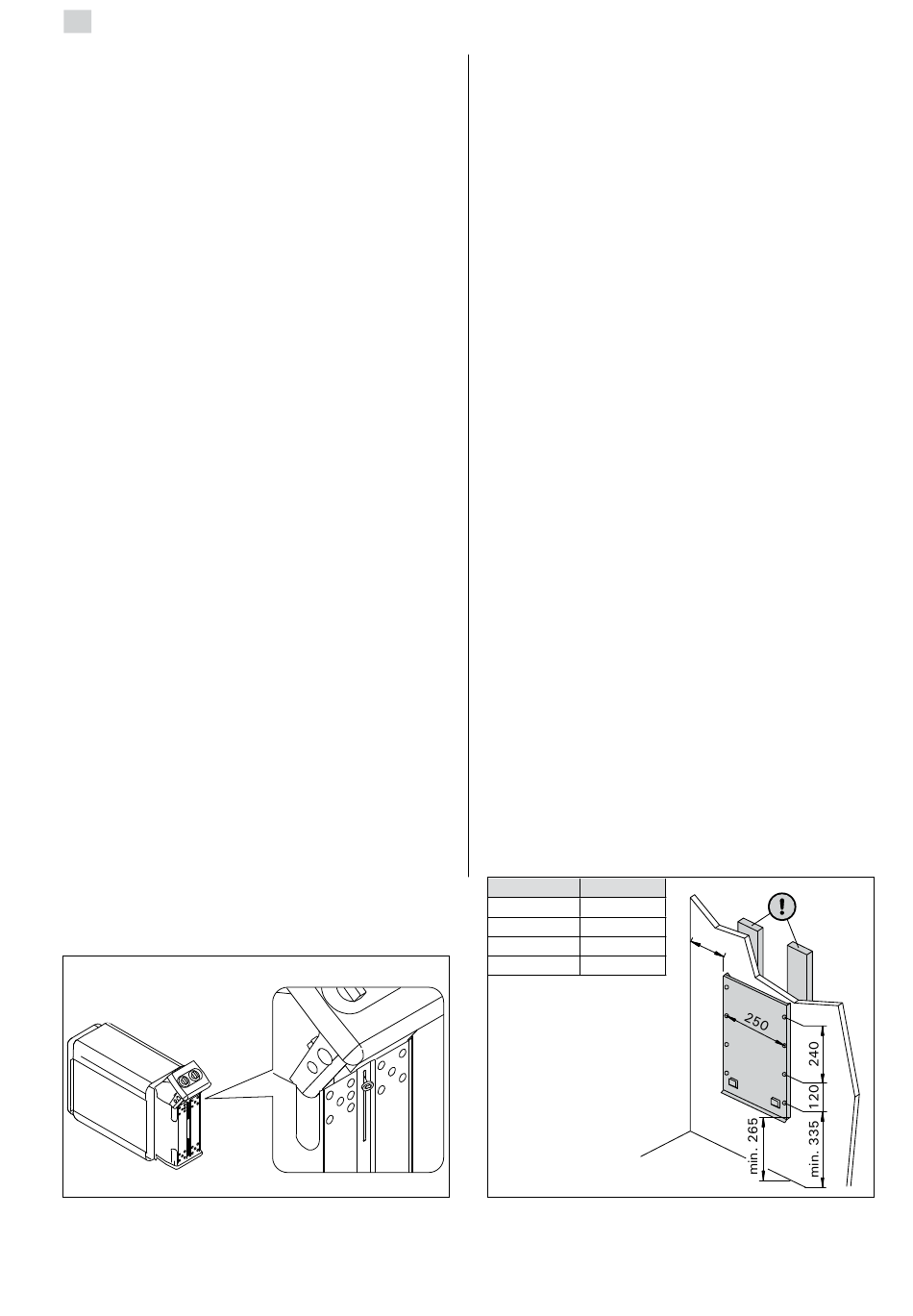

Figure 8. Branchement du câble de raccordement
Rys. 8. Podłączanie kabla przyłączeniowego
3.1.2. Podłšczanie kabla przyłšczeniowego do
grzejnika
1. Kabel przyłšczeniowy najłatwiej podłšczyć do
grezejnika jeszcze przed zamocowaniem na cianie.
2. Grzejnik przeweacamy na bok, regulatorami do góry.
Odkręcamy wkręt mocujšcy znajdujšcy się 10-12 mm
pod denkiem elektrycznej skrzynki przyłšczeniowej i
ostrożnie wycišgamy pokrywę skrzynki.
3. Wypychamy płytkę wyłamywanš w pokrywie i
przez powstały otwór wsuwamy kabel, a następnie
przesuwamy go przez uchwyt kablowy aż do listwy
zaciskowej.
4. Po podłšczeniu żył kabla ostrożnie wsuwamy
pokrywkę z regulatorami na miejsce (patrz Rys.
8). Przed dokręceniem wkręta mocujšcego
pokrywkę sprawdzamy, czy krawęd skrzynki
przyłšczeniowej weszła do końca w rowek
wykonany w pokrywce.
3.2. Mocowanie pieca na ścianie
Patrz rys. 9.
1. Przed instalacją usuń obydwie tekturowe osłony.
2. Przymocować wspornik do ściany przykręcając go
wkrętami dostarczonymi razem ze wspornikiem.
UWAGA! W miejscu, gdzie zawieszony będzie
piec, pod płytą ścienną powinny znajdować się
wzmocnienia, np. deska lub deski - tak, żeby
wkręty można było wkręcić w lite drewno,
wytrzymalsze niż sama płyta ścienna. Jeśli
pod płytami nie ma wzmocnień, deski można
przymocować z wierzchu.
3. Powiesić piec na wsporniku zahaczając dolną
krawędź obudowy o haczyki znajdująace się w dolnej
części wspornika i dociskając do wspornika górną
część pieca.
4. Przykręcić wkręt mocujący krawędź pieca do
wspornika.
3.3.Podłączenie elektryczne
Piec należy podłączyć do instalacji elektrycznej
zgodnie z obowiązującymi
Podłączenie może wykonać tylko wykwalifikowany
elektryk.
TYP D min. mm
M45/M45E 115
M60/M60E 130
M80/M80E 180
M90E 200
Figure 9. Emplacement de la console d'installation
du poêle (toutes les dimensions sont
fournies en millimètres)
Rys. 9. Lokalizacja wieszaka montażowego pieca
(wymiary w milimetrach)
przepisami.
D
