RU
В качестве кабеля (рис. 10: B) следует
•
использовать резиновый кабель типа H07RN-F или
подобный. ВНИМАНИЕ! Использование кабеля
с ПВХ-изоляцией запрещено вследствие его
разрушения под воздействием тепла.
Если соединительный или монтажный кабель
•
подходят к сауне, или сквозь стены сауны, на
высоте более 500 мм, они должны выдерживать
при полной нагрузке температуру 170 °С.
Приборы, устанавливаемые на высоте более
500 мм от уровня пола сауны, должны быть
пригодными для использования при температуре
125 °С (маркировка Т125).
Кроме клемм питания каменки M оснащены
•
также клеммой (P), которая делает возможным
управление электрическим нагревом (рис. 13).
Управляющее напряжение передается
от каменки, когда она включена. Кабель
управления электронагревом подводят прямо
к соединительной коробке каменки и дальше с
помощью резинового кабеля, равного по сечению
соединительному кабелю, к клеммнику.
1. Коробка подключений
2. Таймер и термостат
3. Cоединительная коробка
4. Соединительный кабель
Электромонтаж каменки M
Электрокаменки M45–80 работают в 3-фазной сети переменного тока напряжением 400 В. Модели для российского
рынка мощностью 4.5 и 6.0 кВт могут также быть модифицированы для использования в 1-фазной сети переменного
тока напряжением 230 В. См. таблицу 2 и схему 13 ниже. Подключение модифицированных моделей к 1-фазной
сети должно производиться в соответствии с действующими нормативными документами при наличии разрешения
местной организации электроснабжения. Модели для остальных регионов и модели мощностью 8 кВт для российского
рынка могут быть подключены только в 3-фазную сеть.
Внимание!
Электрокаменки M45E-M90E работают 3-фазной сети переменного тока напряжением 400 В. Модели для российского
рынка мощностью 4,5 и 6,0 кВт могут также быть модифицированы для использования 1-фазной сети переменного
тока напряжением 230 В. См. рис. 15. Модель мощностью 8,0 и 9,0 кВт не могут быть подключены в 1-фазную сеть,
так как при данной мощности каменки сила тока возрастает до слышком высокого значения (больше чем 35 А).
Модели для остальных регионов могут быть подключены толко в 3-фазную сеть.
Модели для российского рынка мощностью 4,5 и 6,0 кВт подключенные в 1-фазную сеть управляются с помощю
пульта С150, так как пульт управления С90 не имеет подходящего клеммника для соединителных кабелей. Если
модели для российского рынка исползуют в 3-фазной сети переменного тока наиряжением 400 В, они могут
управлятся тоже пультом управления С90. Модели мощностью 8,0 и 9,0 кВт могут всегда быть управляемы с
помощю пульта С90, потому что эти модели не могут быть подключены в 1-фазную сеть. См. рис. 16.
ВНИМАНИЕ! При 1-фазном подключении подачу энергии на пульт управления следует оснастить многополюсным
сетевым выключателем. См. рис. 17.
Цепь освещения следует защитить УЗО с номинальным током утечки, не превышающим 30 mA.
ET
Ühenduskaabel (joonis 10: 4) peab olema
•
kummiisolatsiooniga H07RN-F tüüpi kaabel või
samaväärne. Tähelepanu! Termilise rabenemise
tõttu on kerise ühenduskaablina keelatud kasu-
tada PVC-isolatsiooniga kaablit.
Kui ühendus- ja paigalduskaablid on kõrgemal
•
kui 1000 mm leiliruumi põrandast või leiliruumi
seinte sees, peavad nad koormuse all taluma
vähemalt 170 °C (näiteks SSJ). Põrandast
kõrgemale kui 1000 mm paigaldatud elektri-
seadmestik peab olema lubatud kasutamiseks
temperatuuril 125 °C (markeering T125).
Peale vooluvarustuse ühendusklemmide on
•
M-kerised varustatud ühendusega (P), mis
võimaldab kütmist juhtida (joonis 13). Sisselü-
litamisel antakse toitepinge juhtimine keriselt
edasi. Kütmise juhtimise kaabel on toodud
otse kerise ühenduskarpi ning sealt kerise ter-
minaaliblokki piki sama jämedusega kummii-
solatsiooniga kaablit, mis ühenduskaabelgi.
3
1
2
4
1. Voolukarp
2. Juhtimisseadmed
3. Harutoos
4. Toitekaabel

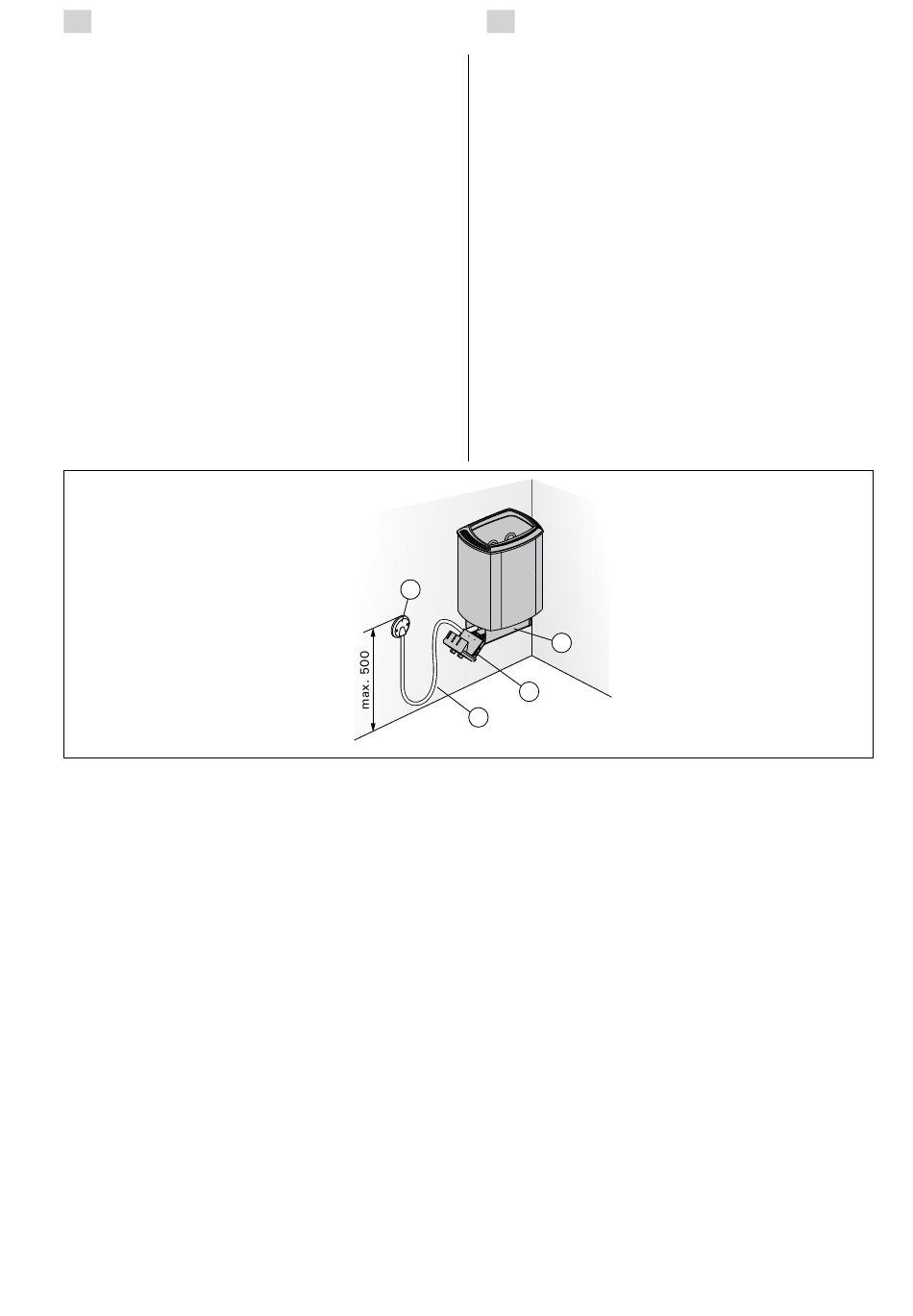

Рисунок 10. Установка каменки
Joonis 10. Kerise ühendamine
49
