EN
cable (figure 10: 4) must be of rubber cable
type H07RN-F or its equivalent.NOTE! Due
to thermal embrittlement, the use of PVC-
insulated wire as the connecting cable of the
heater is forbidden.
If the connecting and installation cables
•
are higher than 1 000 mm from the floor in
the sauna or inside the sauna room walls,
they must be able to endure a minimum
temperature of 170 °C when loaded (for
example, SSJ). Electrical equipment installed
higher than 1 000 mm from the sauna floor
must be approved for use in a temperature of
125 °C (marking T125).
In addition to supply connectors, the M heaters
•
are equipped with a connector (P), which makes
the control of the electric heating possible
(figure 13). Voltage control is transmitted from
the heater when it is switched on. The control
cable for electrical heating is brought directly
into the junction box of the heater, and from
there to the terminal block of the heater along
a rubber cable with the same cross-section
area as that of the connecting cable.
1. Connection box
2. Control Unit
3. Junction box
4. Connecting cable

3.3.1. Electric Heater Insulation Resistance

When performing the final inspection of the electri-
cal installations, a "leakage" may be detected when
measuring the heater's insulation resistance. The
reason for this is that the insulating material of the
heating elements has absorbed moisture from the
air (storage, transport). After operating the heater
for a few times, the moisture will be removed from
the heating elements.
Do not connect the power feed for the heater
through the RCD (residual current device)!
3.4. Installation of the Control Unit and
Sensors (M-E)
The control unit includes detailed instructions for
fastening the unit on the wall. Install the temperature
sensor on the wall of the sauna room above the
heater. It should be installed on the lateral centre
line of the heater, 100 mm downwards from the
ceiling. Figure 11.
Do not place the supply air vent so that the air
flow cools the temperature sensor. Figure 5.
34
DE
entsprechendes Kabel verwendet. ACHTUNG!
PVC-isolierte Kabel dürfen wegen ihrer schlech-
ten Hitzebeständigkeit nicht als Anschlusskabel
des Saunaofens verwendet werden.
Falls der Anschluss oder die Montagekabel höher
•
als in 1 000 mm Höhe über dem Boden in die
Sauna oder die Saunawände münden, müssen sie
belastet mindestens eine Temperatur von 170 °C
aushalten (z.B. SSJ). Elektrogeräte, die höher als
1 000 mm vom Saunaboden angebracht werden,
müssen für den Gebrauch bei 125 °C Umge-
bungstemperatur zugelassen sein (Vermerk T125).
Die M-Saunaöfen sind zusätzlich zum Netz-
•
anschluss mit einer Klemme (P) ausgestattet,
welche die Möglichkeit zur Steuerung der
Elektroheizung bietet (Abb. 13). Der Ofen
übernimmt mit dem Einschalten die Span-
nungsregelung.Das Steuerungskabel für die
Elektroheizung wird direkt zur Klemmdose des
Saunaofens gelegt und von dort aus durch ein
Gummikabel der gleichen Stärke weiter zur
Reihenklemme des Saunaofens geleitet.
3
1
2
4

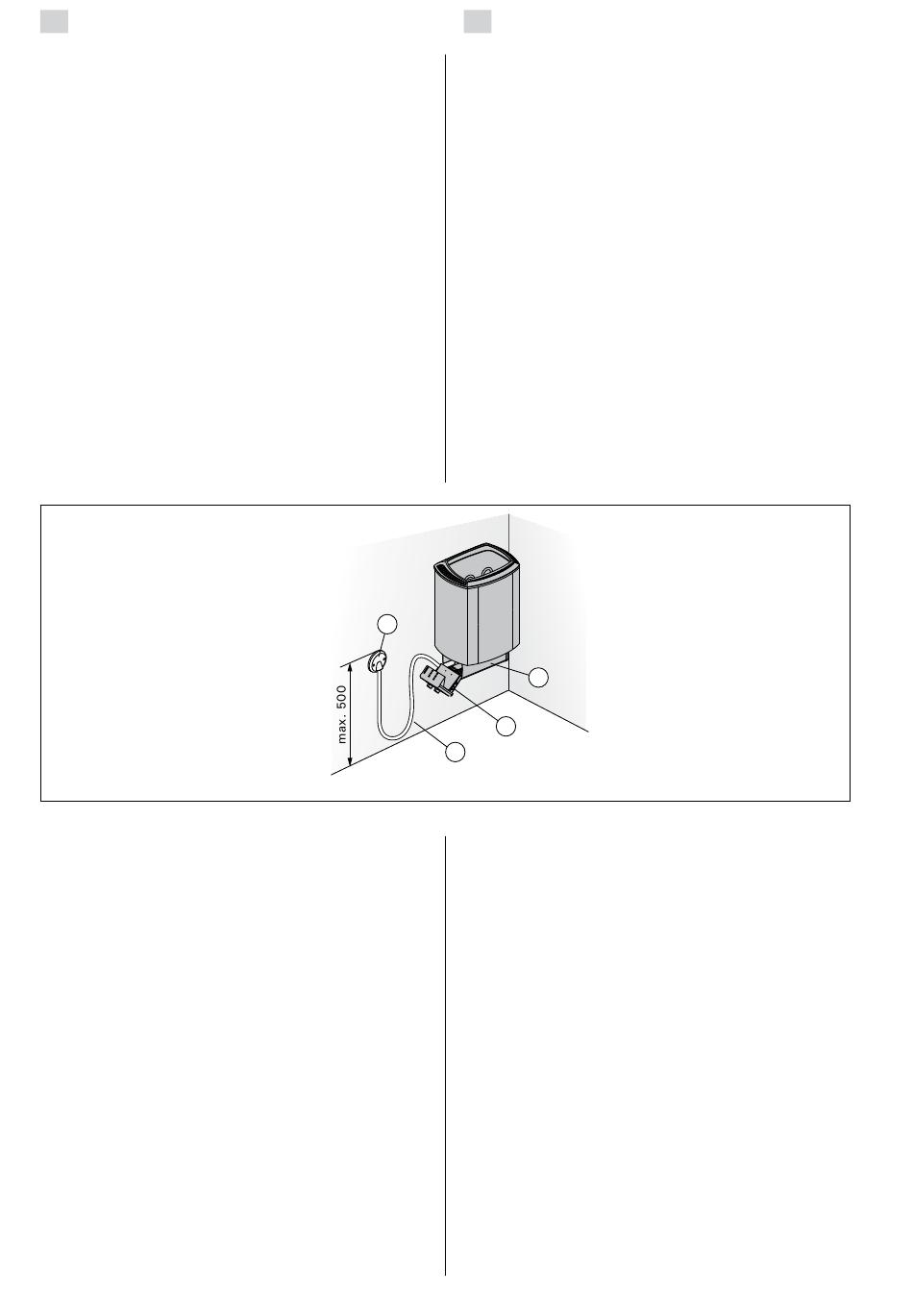

Figure 10.
Abbildung 10. Anschluß des Saunaofens

3.3.1. Isolationswiderstand des Elektrosaunaofens

Bei der Endkontrolle der Elektroinstallationen kann
bei der Messung des Isolationswiderstandes ein
"Leck" auftreten, was darauf zurückzuführen ist,
daß Feuchtigkeit aus der Luft in das Isolationsmateri-
al der Heizwiderstände eingetreten ist (bei Lagerung
und Transport). Die Feuchtigkeit entweicht aus den
Widerständen nach zwei Erwärmungen.
Schalten Sie den Netzstrom des Elektrosaunaofens
nicht über den Fehlerstromschutzschalter ein!
3.4. Anschluß des Steuergerätes und der
Fühler (M-E)
In Verbindung mit dem Steuergerät werden ge-
nauere Anweisungen zu dessen Befestigung an der
Wand gegeben. Der Temperaturfühler wird an der
Saunawand oberhalb des Saunaofens, 100 mm un-
terhalb der Decke auf der Achse in Breitenrichtung
des Saunaofens angefracht. Abbildung 11.
Luftzufuhr nicht so anbringen, dass sie den Tem-
peraturfühler abkühlt. Abbildung 5.
1. Anschlußgehäuse
2. Schaltmechanismus
3. Klemmdose
4. Anschlußkabel
Connections of the heater
