2. CABINE DU SAUNA

2.1. Structure de la cabine de sauna

A. Laine isolante,
épaisseur 50
à 100 mm. La
cabine doit être
soigneusement
isolée, pour pou-
voir maintenir le
poêle à une tem-
pérature assez
basse.
B. Protection contre
l'humidité, par
ex., papier alu-
minium. Placer
le côté brillant
du papier vers
l'intérieur du
sauna. Assembler
les raccords avec
du ruban adhésif
aluminium.
C. Espace d'aéra-
tion d'environ
10 mm entre la
protection contre
l'humidité et le
panneau (recommandation).
D. Lambris léger de 12 à 16 mm d'épaisseur.
Avant d'installer les lambris, vérifier le câblage
électrique et les renforts des murs, nécessaires
à l'installation du poêle et des banquettes.
E. Espace d'aération d'environ 3 mm entre le mur
et le panneau de plafond.
F. La hauteur du sauna est généralement de 2100
à 2300 mm. La hauteur minimale dépend du
poêle (voir tableau 2). L'espace entre la ban-
quette supérieure et le plafond ne doit pas
dépasser 1 200 mm.
G. Utiliser des revêtements de sol en céramique
et des joints en ciment sombres. Les particules
dues à la désitégration des pierres du poêle et
les impuretés contenues dans l'eau du sauna
peuvent noircir et/ou endommager les revête-
ments de sol fragiles.
REMARQUE : demander aux autorités de lutte
contre l'incendie quelles parties de la paroi-coupe
feu peuvent être isolées. Les conduits de fumée
utilisés ne doivent pas être isolés.
REMARQUE : les plaques de protection légères
montées directement contre le mur ou le plafond
présentent un risque d'incendie.

2.1.1. Noircissement des murs du sauna

Avec le temps, i est tout à fait normal que les sur-
faces en bois de la cabine de sauna noircissent. Ce
noircissement peut être accéléré par
la lumière du soleil
•
la chaleur du poêle
•
les agents de protection appliqués sur les murs
•
(les agents de protection présentent un faible
niveau de résistance à la chaleur)
les fines particules provenant des pierres du
•
poêle qui sont soulevées par le flux d'air.
F
B
A

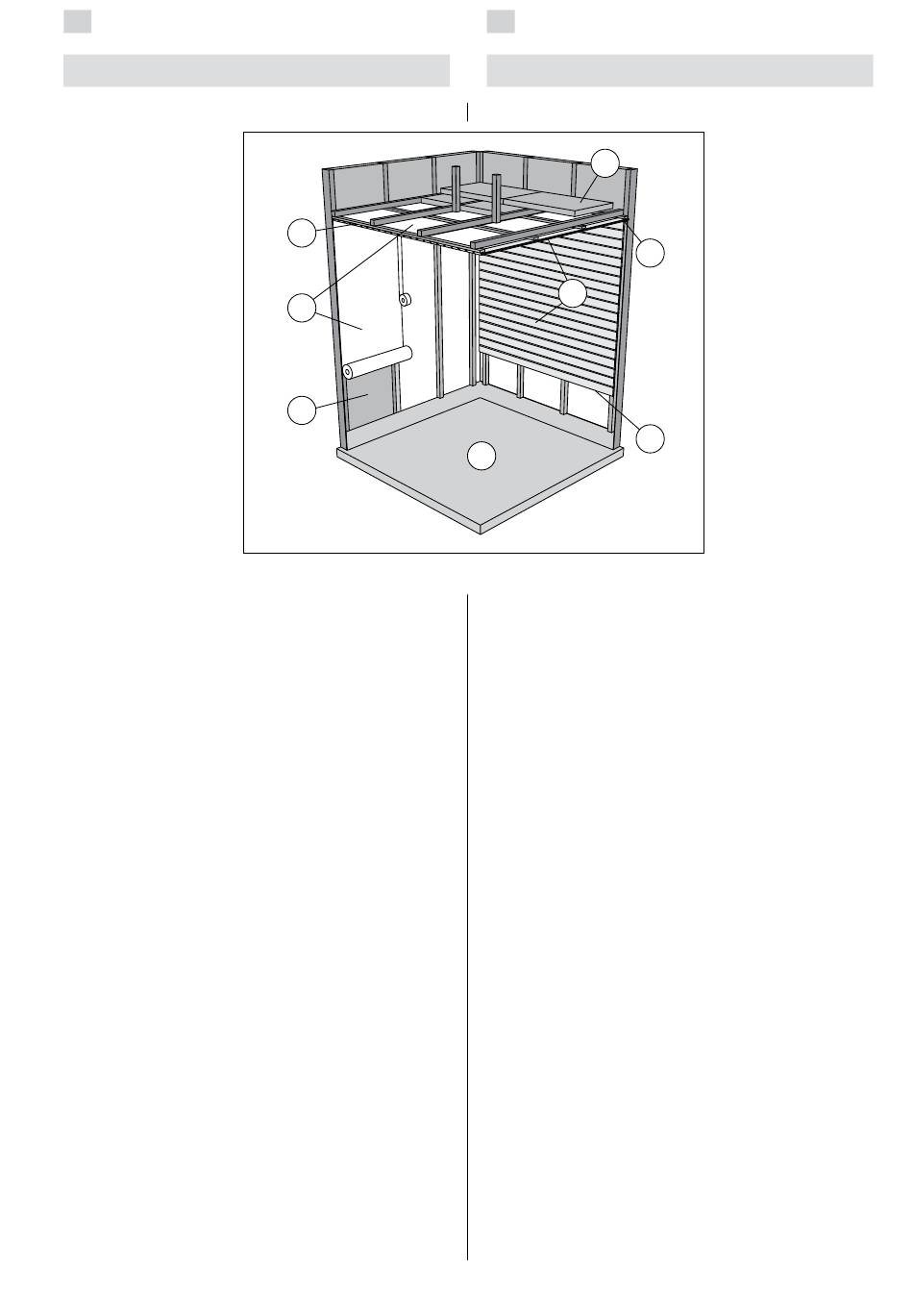

Figure 4.
Rys. 4.
PL

2. KABINA SAUNY

2.1. Konstrukcja kabiny sauny

A
E
D
C
G
B. Zabezpieczenie od wilgoci, np. papier
aluminiowy. Połyskliwą stroną do wnętrza sauny.
Łączenia zabezpieczyć taśmą aluminiową.
C. Szczelina went. (ok. 10 mm) między warstwą
zabezpieczającą a panelem (zalecana).
D. Lekka płyta pilśniowa (12‒16 mm). Przed
montażem paneli sprawdzić stan instalacji elektr.
i wzmocnienia wymagane do zainstalowania pieca
i ław.
E. Szczelina wentylacyjna (ok. 3 mm) między ścianą
a sufitem.
F. Wysokość sauny to zwykle 2100‒2300 mm. Jej
wysokość minimalna zależy od pieca (zob. tabela
2). Odległość pomiędzy ławą górną a sufitem nie
powinna przekraczać 1200 mm.
G. Stosować ceramiczne pokrycia podłogowe i ciemne
spoiny. Delikatne pokrycia podłogowe mogą ulec
zaplamieniu i/lub uszkodzeniu przez cząsteczki
kamieni sauny bądź zanieczyszczoną wodę.
UWAGA! Dowiedzieć się, które części ściany
ogniowej można
używanych przewodów dymnych.
UWAGA! Lekkie pokrywy instalowane na
ścianie lub suficie, mogą stanowić zagrożenie
ppoż.
2.1.1. Ciemnienie ścian sauny
Jest zjawiskiem naturalnym, że drewniane powierzchnie
sauny z czasem ciemnieją. Zjawisko to przyspieszają:
światło słoneczne
•
ciepło z pieca
•
preparaty ochronne (mają one niską odporność na
•
wysokie temperatury)
zanieczyszczenia odrywające się od kamieni
•
i unoszące w powietrzu.
A. Wełna
izolacyjna
(50‒100 mm).
Kabina sauny musi
być starannie
izolowana, by moc
pieca była stale
umiarkowanie
niska
przysłonić. Nie zasłaniać
