8.6 ÉCRAN CONFIGURATION
Cet écran permet de modifier certains paramètres du FieldLogger et certains paramètres de l'IHM. Pour modifier un paramètre, il faut d'abord le
sélectionner à l'aide des touches UP et DOWN. Une fois que le paramètre souhaité est sélectionné, appuyer sur ENTER. Puis, les touches UP et
DOWN peuvent être utilisées pour modifier la valeur du paramètre. Pour modifier des paramètres composés de plusieurs champs, utiliser les touches
RIGHT et LEFT pour sélectionner le champ souhaité. Les paramètres avec un seul champ et dont les valeurs maximales sont élevées ont la fonction
de manipulation de la valeur d'incrément/décrémentation à l'aide des touches RIGHT et LEFT lors de la modification. Une fois que le paramètre a
été changé, appuyer à nouveau sur ENTER et le nouveau réglage sera appliqué.
Les informations sont organisées de manière hiérarchique, chaque niveau hiérarchique étant mis en évidence par tabulation. Par exemple, les
informations sur l'interface Ethernet se situent au niveau « Ethernet », lui-même au niveau « FieldLogger ».
Les paramètres disponibles dans cet écran sont les suivants :
FieldLogger : Configurations du FieldLogger.
•
o Date : Configuration de la date.
o Time : Configuration de l'heure.
o Ethernet : Configuration de l'interface Ethernet.
DHCP Enable : Activation du DHCP.

IP Address : Configuration de l'adresse IP.

Subnet Mask : Configuration du masque de sous-réseau.

Gateway : Configuration de l'adresse de la passerelle.

o Modbus RTU : Configuration de l'interface Modbus RTU.
Mode : Maître ou esclave.

Slave Address : Adresse de l'esclave.

Baud rate : Débit en bauds de l'opération de l'interface.

Parity : Parité utilisée dans la communication.

HMI : Configuration de l'IHM.
•
o Backlight Timeout : Délai pour éteindre le rétroéclairage.*
o Chart : Configurations de l'écran Chart.
Color Background : Couleur en arrière-plan : noir/blanc.

Interval : Période affichée dans l'écran d'historique.

Reference Value 1 : Valeur de la première ligne de référence.**

Reference Value 2 : Valeur de la deuxième ligne de référence.**

Input High Limit : Configure la pleine échelle du graphique.***

Input Low Limit : Configure le début d'échelle du graphique.***

* Le Timeout maximum de rétroéclairage est de 48 secondes.
** Pour désactiver les lignes de référence il suffit de les configurer sur des valeurs hors de la plage d'entrée.
*** Si la valeur minimale est définie avec une valeur supérieure à la valeur maximale, le graphique n'affichera pas les valeurs correctement.
NOVUS AUTOMATION

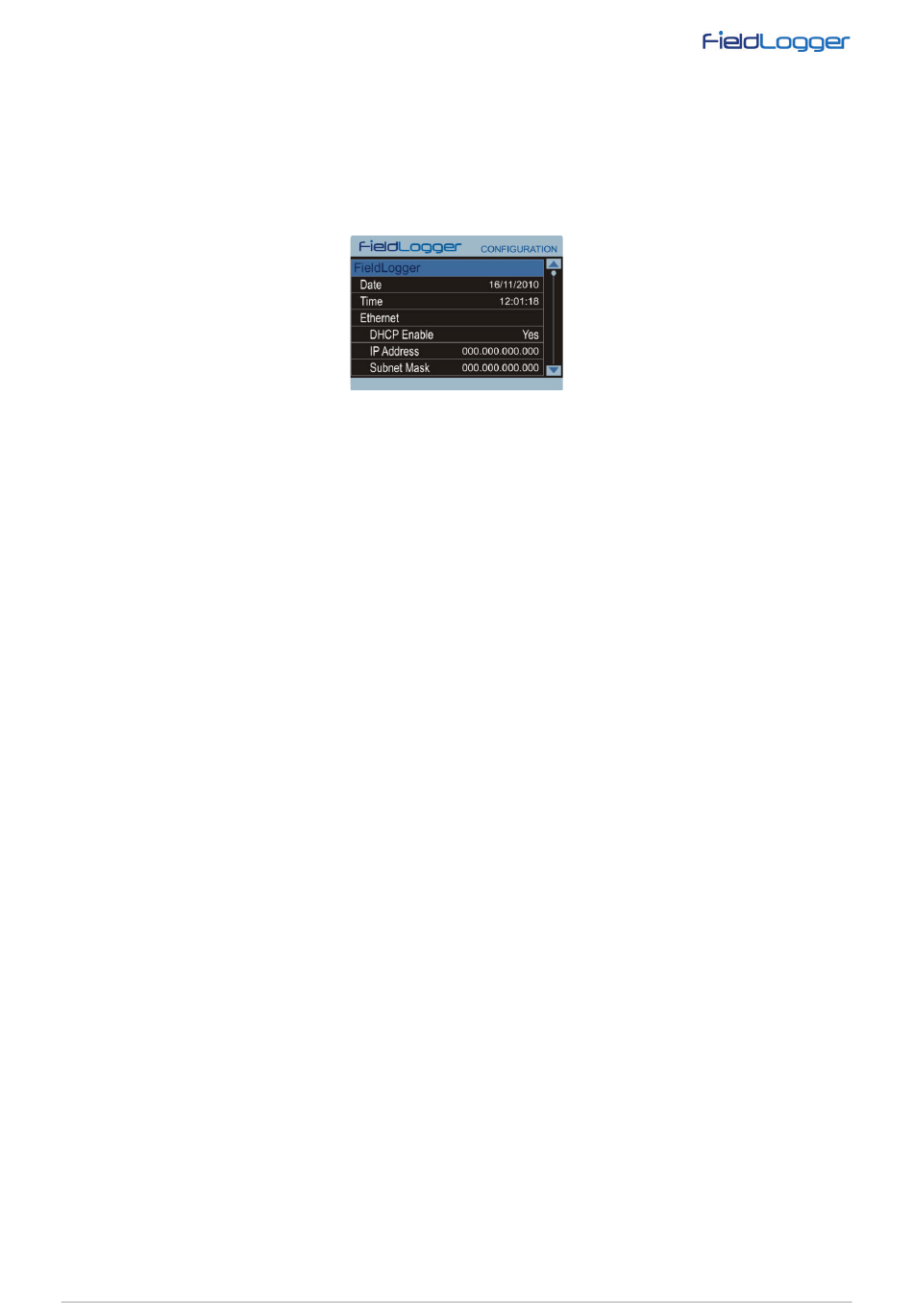

Figure 66
