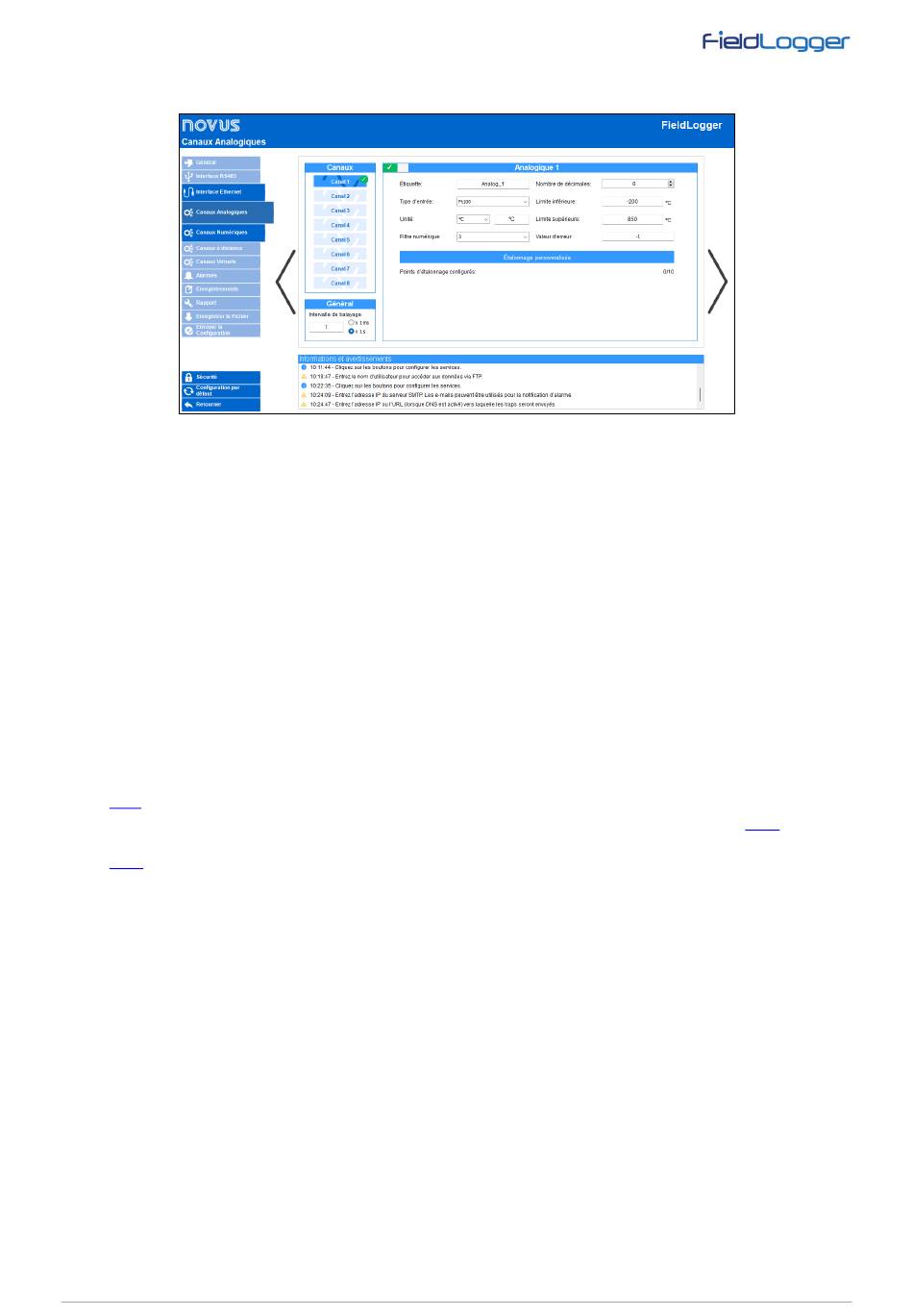

4.1.4 CANAUX ANALOGIQUES
Cet écran permet de sélectionner et de configurer les canaux analogiques à utiliser :
CANAL
Étiquette : il permet de configurer un nom qui sera utilisé pour identifier le canal. Ce champ peut contenir jusqu'à 16 caractères.
•
Type d'entrée : il permet de sélectionner le type d'entrée à utiliser. En fonction du type d'entrée configuré, les limites d'indication doivent
•
également être configurées (dans d'autres cas, cette limite est fixe).
Unité : lorsque le paramètre Type d'entrée est configuré avec l'une des options de capteurs de température, il est possible de définir l'indication
•
en degrés Celsius ou Fahrenheit. Lorsque vous configurez le paramètre Type d'entrée avec les autres types, vous pouvez définir une chaîne
de caractères pour l'unité. Dans ce cas, le champ peut contenir jusqu'à 10 caractères.
Filtre numérique : il permet de définir un filtre numérique pour le canal d'entrée. Plus la valeur est élevée, plus l'indication du canal est filtrée,
•
ce qui rend la réponse plus immunisée contre le bruit du signal d'entrée, mais aussi plus lente aux variations. La valeur maximale du filtre est de
20.
Nombre de décimales : il permet de définir le nombre de décimales à afficher. Ce paramètre concerne les cas suivants :
•
o Lecture de la valeur du canal via les enregistreurs Modbus 16 bits (INT16 avec signal). Plus de détails dans le document FieldLogger -
Modbus.
o Lecture de la valeur du canal via IHM.
o Lecture de la valeur du canal via la page HTML générée par FieldLogger lui-même (service HTTP de l'interface Ethernet. Voir section
HTTP).
o Lecture de la valeur du canal via la lecture OID du protocole SNMP (service SNMP de l'interface Ethernet. Voir section SNMP).
o Lecture de la valeur de l'alarme liée au canal lors de l'envoi d'e-mails par FieldLogger (service SMTP de l'interface Ethernet. Voir section
SMTP).
Limite inférieure : il permet de configurer la valeur de limite inférieure du type d'entrée linéaire. Ce paramètre est modifiable si le paramètre
•
Type d'entrée est défini avec un type d'entrée linéaire.
Limite supérieure : il permet de configurer la valeur de limite supérieure du type d'entrée linéaire. Ce paramètre est modifiable si le paramètre
•
Type d'entrée est défini avec un type d'entrée linéaire.
Valeur d'erreur : il permet de définir une valeur d'erreur à indiquer chaque fois que le FieldLogger détecte une erreur dans le signal d'entrée,
•
telle qu'une boucle 4-20 mA rompue ou un Pt100 avec un câble cassé.
INTERVALLE DE BALAYAGE
Il est possible de régler l'intervalle de balayage des canaux analogiques du FieldLogger entre 1 milliseconde et 5 secondes. Toutefois, il convient
de noter que la précision n'est garantie que lorsque l'intervalle de balayage est supérieur à 200 ms par canal (c'est-à-dire 1,6 s si 8 canaux sont
activés), car pour obtenir la meilleure résolution et le meilleur rapport signal/bruit, plusieurs échantillons sont nécessaires pour le filtrage.
Lorsque l'appareil est configuré avec un intervalle de balayage inférieur à 50 ms par canal, le filtre automatique 50/60 Hz est désactivé et les lectures
peuvent donc varier considérablement en fonction du bruit présent dans l'environnement de l'application.
Les capteurs thermocouple, mV, Pt100 et Pt1000, qui ont un signal de faible amplitude, sont plus sensibles aux variations de lecture. En revanche,
les signaux 4-20 mA et 0-10V, qui ont une plus grande amplitude, ont un meilleur rapport signal/bruit.
4.1.4.1 ÉTALONNAGE PERSONNALISÉ
En cliquant sur le bouton Étalonnage personnalisé, il est possible de définir jusqu'à 10 points d'étalonnage personnalisés pour chaque canal
analogique :
NOVUS AUTOMATION
Figure 36
