Novus FieldLogger Mode D'emploi page 28

4.1.7 CANAUX VIRTUELS
Cet écran permet de sélectionner et de configurer les canaux virtuels à utiliser :
Chaque canal virtuel est le résultat d'une opération mathématique ou logique. Pour le configurer, il faut
1) Choisir une Étiquette pour le canal. Le champ peut contenir jusqu'à 16 caractères.
2) Selecionar o primeiro canal que servirá de operando (conforme a operação escolhida, será o único). Sélectionner le premier canal qui
servira à opérer (selon l'opération choisie, sera le seul).
En sélectionnant l'option Valeur constante, il est possible d'associer une valeur numérique au canal virtuel. Cette valeur peut ensuite être
utilisée comme opérande dans d'autres canaux virtuels.
3) Choisissez l'opération à effectuer.
4) Choisir le canal à utiliser comme deuxième opérande dans l'opération.
Après avoir choisi l'option Valeur constante, introduisez la valeur chiffrée du canal.
5) Choisissez une unité. Le champ permet de saisir jusqu'à 10 caractères.
6) Définir une valeur d'erreur.
7) Définir le nombre de décimales souhaité.
Lorsque vous cliquez sur Ajouter, le canal nouvellement configuré est ajouté à la liste des canaux virtuels.
Chaque fois qu'un canal virtuel est configuré, tous les canaux d'entrée activés peuvent être utilisés comme opérandes, y compris les canaux virtuels
déjà présents dans la liste. Cela nous permet de générer des expressions relativement complexes, en utilisant le résultat d'une opération comme
opérande dans une autre. Pour plus de détails, voir la section
Lorsque vous cliquez sur un canal virtuel de la liste, ses paramètres sont chargés en haut. Pour supprimer un canal, sélectionnez-le dans la liste et
cliquez sur Supprimer. Pour supprimer tous les canaux virtuels, cliquez sur Supprimer tout.
4.1.8 ALARMES
Cet écran permet de créer des alarmes pour indiquer les situations d'erreur ou d'exception :
PARAMÈTRES DE L'ALARME
Canal : il permet de sélectionner l'alarme à utiliser.
•
NOVUS AUTOMATION

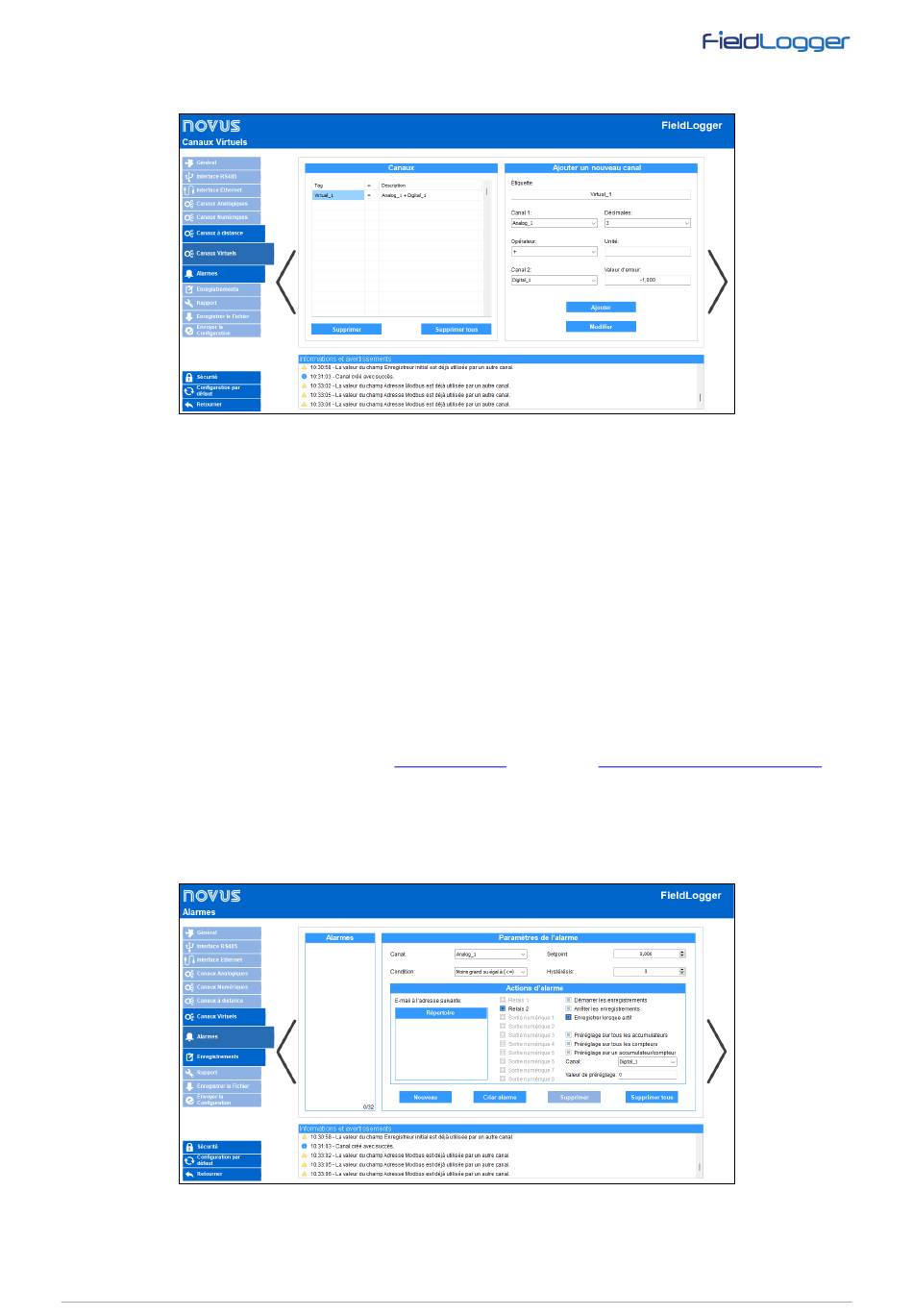

Figure 42
CANAUX VIRTUELS dans le chapitre
Figure 43
FONCTIONNEMENT DU FIELDLOGGER.
28/74
